Seite 1 Products Solutions Services BA01551D/06/DE/03.21 71500973 2021-01-01 Gültig ab Version 01.01.zz (Gerätefirmware) Betriebsanleitung Proline Promass F 500 Coriolis-Durchflussmessgerät PROFIBUS PA...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3: Inhaltsverzeichnis
Proline Promass F 500 PROFIBUS PA Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 6 Montage ......22 Dokumentfunktion .
Seite 4 Inhaltsverzeichnis Proline Promass F 500 PROFIBUS PA 8.3.2 Navigieransicht ....69 10.6 Messgerät konfigurieren ....105 8.3.3...
Seite 5 13.2 Mess- und Prüfmittel ....242 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 243 14.1 Allgemeine Hinweise .
Seite 6: Hinweise Zum Dokument
Hinweise zum Dokument Proline Promass F 500 PROFIBUS PA Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7: Werkzeugsymbole
Proline Promass F 500 PROFIBUS PA Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Torxschraubendreher Kreuzschlitzschraubendreher Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 8: Dokumentation
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Detaillierte Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...
Seite 9: Sicherheitshinweise
Proline Promass F 500 PROFIBUS PA Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10: Arbeitssicherheit
HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11: Produktsicherheit
Proline Promass F 500 PROFIBUS PA Sicherheitshinweise Produktsicherheit Dieses Messgerät ist nach dem Stand der Technik und guter Ingenieurspraxis betriebssi- cher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen.
Seite 12: Infrastruktur Modus
Sicherheitshinweise Proline Promass F 500 PROFIBUS PA • Anwenderspezifischer Freigabecode Den Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) schützen. Das Zugriffsrecht wird durch die Ver- wendung eines anwenderspezifischen Freigabecodes klar geregelt. • WLAN-Passphrase Der Netzwerkschlüssel schützt eine Verbindung zwischen einem Bediengerät (z.B.
Seite 13: Zugriff Via Serviceschnittstelle (Cdi-Rj45)
Proline Promass F 500 PROFIBUS PA Sicherheitshinweise Die Geräte- und Status-Informationen können auf der Login-Seite ausgeblendet werden. Dadurch wird ein unberechtigtes Auslesen der Informationen unterbunden. Detaillierte Informationen zu den Parametern des Geräts: Dokument "Beschreibung Geräteparameter" →  283. 2.7.4 Zugriff via Serviceschnittstelle (CDI-RJ45) Das Gerät kann über die Serviceschnittstelle (CDI-RJ45) mit einem Netzwerk verbunden...
Seite 14: Produktbeschreibung
Produktbeschreibung Proline Promass F 500 PROFIBUS PA Produktbeschreibung Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Mess- umformer und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind über Verbindungskabel miteinander verbunden. Produktaufbau Zwei Geräteausführungen des Messumformers sind verfügbar. 3.1.1 Proline 500 –...
Seite 15 Proline Promass F 500 PROFIBUS PA Produktbeschreibung 3.1.2 Proline 500 Signalübertragung: Analog Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer" Für den Einsatz in Anwendungen, bei denen besondere Anforderungen aufgrund der Umgebungs- oder Betriebsbedingungen gefordert sind. Die Elektronik befindet sich im Messumformer, dadurch besonders geeignet: •...
Seite 16: Warenannahme Und Produktidenti
• Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  17. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung:...
Seite 17: Messumformer-Typenschild
• Die Kapitel "Weitere Standarddokumentation zum Gerät" →  8 und "Geräteabhängige Zusatzdokumentation" →  8 • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild Proline 500 –...
Seite 18 Warenannahme und Produktidentifizierung Proline Promass F 500 PROFIBUS PA Proline 500 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  4 Beispiel für ein Messumformer-Typenschild Herstellungsort Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Schutzart Raum für Zulassungen: Einsatz im explosionsgefährdeten Bereich...
Seite 19: Messaufnehmer-Typenschild
Proline Promass F 500 PROFIBUS PA Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  5 Beispiel für ein Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  19 Nennweite des Messaufnehmers;...
Seite 20: Symbole Auf Messgerät
Warenannahme und Produktidentifizierung Proline Promass F 500 PROFIBUS PA 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.
Seite 21: Lagerung Und Transport
Proline Promass F 500 PROFIBUS PA Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 22: Messgeräte Mit Hebeösen
Montage Proline Promass F 500 PROFIBUS PA 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 23: Einbaulage
Proline Promass F 500 PROFIBUS PA Montage Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-...
Seite 24: Ein- Und Auslaufstrecken
Montage Proline Promass F 500 PROFIBUS PA Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumfor- mer oben Ausnahme: →  7,  24 A0015589 Horizontale Einbaulage Messumfor- mer unten Ausnahme: →  7,  24 A0015590 Horizontale Einbaulage Messumfor- mer seitlich A0015592 Um die Selbstentleerung zu gewährleisten, wird diese Einbaulage empfohlen.
Seite 25: Anforderungen Aus Umgebung Und Prozess
Abhängigkeit Umgebungstemperatur zu Messstofftemperatur →  266 ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube kann bei Endress+Hauser bestellt werden →  245. Systemdruck Es ist wichtig, dass keine Kavitation und kein Ausgasen der in Flüssigkeiten enthaltenen Gase auftritt.
Seite 26: Beheizung
Montage Proline Promass F 500 PROFIBUS PA Für Anwendungen mit Wärmeisolation werden folgende Geräteausführungen empfohlen: • Ausführung mit Halsverlängerung für Isolation: Bestellmerkmal "Sensoroption", Option CG mit einer Halsrohrlänge von 105 mm (4,13 in). • Erweiterte Temperaturausführung: Bestellmerkmal "Messrohr Material", Option SD, SE, SF oder TH mit einer Halsrohrlänge von 105 mm (4,13 in).
Seite 27: Spezielle Montagehinweise
Proline Promass F 500 PROFIBUS PA Montage Beheizungsmöglichkeiten Wenn ein Messstoff bedingt, dass im Bereich des Messaufnehmers kein Wärmeverlust stattfinden darf, gibt es folgende Beheizungsmöglichkeiten: • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Vibrationen Anlagenvibrationen haben aufgrund hoher Messrohr-Schwingfrequenz keinen Einfluss auf die Funktionstüchtigkeit des Messsystems.
Seite 28 Montage Proline Promass F 500 PROFIBUS PA DN 8 ( ")...150 (6") DN 250 (10") ⁄ RUPTURE DISK A0028903 Hinweisschild zur Berstscheibe Berstscheibe mit 1/2" NPT-Innengewinde und SW 1" Transportschutz Angaben zu den Abmessungen: Dokument "Technische Information", Kapitel "Kon- struktiver Aufbau"...
Seite 29 Proline Promass F 500 PROFIBUS PA Montage 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  10 Wetterschutzhaube Proline 500; Maßeinheit mm (in) Deckelsicherung: Proline 500 HINWEIS Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei": Die Deckel des Messumformergehäuses sind mit einer Deckelbohrung für eine Deckelsicherung vor-...
Seite 30: Messgerät Montieren
Montage Proline Promass F 500 PROFIBUS PA Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messumformer Für die Pfostenmontage: • Messumformer Proline 500 – digital • Gabelschlüssel SW 10 • Torxschraubendreher TX 25 • Messumformer Proline 500 Gabelschlüssel SW 13 Für die Wandmontage: Bohrmaschine mit Bohrer ⌀...
Seite 31 Proline Promass F 500 PROFIBUS PA Montage VORSICHT Übermäßige Belastung kann zur Beschädigung des Gehäuses führen! ‣ Übermäßige mechanische Beanspruchungen vermeiden. Der Messumformer kann auf folgende Arten montiert werden: • Pfostenmontage • Wandmontage Pfostenmontage WARNUNG Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung des Messumformers aus Kunststoff.
Seite 32: Wandmontage
Montage Proline Promass F 500 PROFIBUS PA Wandmontage 17 (0.67) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0029054  12 Maßeinheit mm (in) Abhängig vom Bestellmerkmal "Messumformergehäuse" Bestellmerkmal "Messumformergehäuse" • Option A, Alu, beschichtet: L =14 mm (0,55 in) • Option D, Polycarbonat: L = 13 mm (0,51 in) 1.
Seite 33 Proline Promass F 500 PROFIBUS PA Montage Wandmontage 18 (0.71) 10 (0.39) 20 (0.79) 100 (3.94) A0029068  13 Maßeinheit mm (in) 1. Bohrlöcher bohren. 2. Dübel in Bohrlöcher einsetzen. 3. Befestigungsschrauben leicht einschrauben. 4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen.
Seite 34: Messumformergehäuse Drehen: Pro- Line 500
Montage Proline Promass F 500 PROFIBUS PA Pfostenmontage WARNUNG Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei": Messumformer aus Guss haben ein hohes Eigengewicht. Instabile Halterung bei Montage an einem nicht fest stehenden Pfosten. ‣ Den Messumformer nur an einen fest stehenden Pfosten mit einem stabilen Unter- grund montieren.
Seite 35: Anzeigemodul Drehen: Proline 500
Proline Promass F 500 PROFIBUS PA Montage 6.2.7 Anzeigemodul drehen: Proline 500 Um die Ablesbar- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht wer- den. – – – 3 mm A0030035 1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben.
Seite 36: Elektrischer Anschluss
Elektrischer Anschluss Proline Promass F 500 PROFIBUS PA Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 10 A) in die Anlageninstallation integriert werden.
Seite 37 Proline Promass F 500 PROFIBUS PA Elektrischer Anschluss Impuls-/Frequenz-/Schaltausgang Normales Installationskabel ausreichend. Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Kabeldurchmesser • Mit ausgelieferte Kabelverschraubungen: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) •...
Seite 38 Elektrischer Anschluss Proline Promass F 500 PROFIBUS PA A: Verbindungskabel Messaufnehmer - Messumformer: Proline 500 – digital Standardkabel Ein Standardkabel mit folgenden Spezifikationen ist als Verbindungskabel verwendbar. Aufbau 4 Adern (2 Paare); CU-Litzen blank; paarverseilt mit gemeinsamen Schirm Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥ 85 % Schleifenwiderstand Versorgungsleitung (+, –): Maximal 10 Ω...
Seite 39 Proline Promass F 500 PROFIBUS PA Elektrischer Anschluss Querschnitt Kabellänge [max.] Konfektionierung 2 x 2 x 0,50 mm 50 m (165 ft) 2 x 2 x 0,50 mm (AWG 20) (AWG 20) BN WT YE GN • +, – = 0,5 mm •...
Seite 40: Klemmenbelegung
Elektrischer Anschluss Proline Promass F 500 PROFIBUS PA C: Verbindungskabel Messaufnehmer - Messumformer: Proline 500 Standardkabel 6 × 0,38 mm PVC-Kabel mit gemeinsamem Schirm und einzeln abge- schirmten Adern Leiterwiderstand ≤ 50 Ω/km (0,015 Ω/ft) Kapazität Ader/Schirm ≤ 420 pF/m (128 pF/ft) Kabellänge (max.)
Seite 41: Pinbelegung Gerätestecker
Proline Promass F 500 PROFIBUS PA Elektrischer Anschluss 7.1.5 Pinbelegung Gerätestecker Belegung Codierung Stecker/Buchse PROFIBUS PA + Stecker Erdung PROFIBUS PA – nicht belegt 7.1.6 Schirmung und Erdung Eine optimale elektromagnetische Verträglichkeit (EMV) des Feldbus-Systems ist nur dann gewährleistet, wenn Systemkomponenten und insbesondere Leitungen abgeschirmt sind und die Abschirmung eine möglichst lückenlose Hülle bildet.
Seite 42: Messgerät Vorbereiten
Elektrischer Anschluss Proline Promass F 500 PROFIBUS PA A0028768  15 Anschlussbeispiel für PROFIBUS PA Automatisierungssystem (z.B. SPS) Segmentkoppler PROFIBUS PA Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potenzialausgleichsleiter 7.1.7...
Seite 43: Messgerät Anschließen: Proline 500 - Digital
Proline Promass F 500 PROFIBUS PA Elektrischer Anschluss Messgerät anschließen: Proline 500 – digital HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
Seite 44 Elektrischer Anschluss Proline Promass F 500 PROFIBUS PA Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": • Option A "Alu beschichtet" • Option L "Guss, rostfrei" 10 (0.4) 3 mm TX 20 TX 20 22 mm 24 mm A0029616 1.
Seite 45 Proline Promass F 500 PROFIBUS PA Elektrischer Anschluss Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": Option B "Rostfrei" 10 (0.4) 8 mm 22 mm 24 mm A0029613 1. Befestigungsschraube des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 46 Elektrischer Anschluss Proline Promass F 500 PROFIBUS PA Anschlussgehäuse Messaufnehmer über Gerätestecker anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": Option C "Ultrakompakt hygienisch, rostfrei" A0029615 1. Schutzleiter anschließen. 2. Gerätestecker anschließen. Endress+Hauser...
Seite 47 Proline Promass F 500 PROFIBUS PA Elektrischer Anschluss Verbindungskabel am Messumformer anschließen TX 20 TX 20 10 (0.4) 22 mm 24 mm A0029597 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Klemmenabdeckung hochklappen. 4. Kabel durch die Kabeleinführung schieben. Um die Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 48: Signalkabel Und Kabel Versorgungsspannung Anschließen
Elektrischer Anschluss Proline Promass F 500 PROFIBUS PA 7.2.2 Signalkabel und Kabel Versorgungsspannung anschließen A0028200 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang Anschluss Verbindungskabel Messaufnehmer - Messumformer Anschluss Signalübertragung Ein-/Ausgang; Optional: Anschluss externe WLAN-Antenne Schutzerde (PE) TX 20 TX 20 10 (0.4)
Seite 49 Proline Promass F 500 PROFIBUS PA Elektrischer Anschluss WARNUNG Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit! ‣ Schraube ohne Verwendung von Fett eindrehen. WARNUNG Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung des Messumformers aus Kunststoff. ‣ Befestigungsschrauben gemäß Anziehdrehmoment anziehen: 2 Nm (1,5 lbf ft) 11.
Seite 50: Messgerät Anschließen: Proline 500
Elektrischer Anschluss Proline Promass F 500 PROFIBUS PA Messgerät anschließen: Proline 500 HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
Seite 51 Proline Promass F 500 PROFIBUS PA Elektrischer Anschluss Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Gehäuse": Option L "Guss, rostfrei" 10 (0.4) 3 mm 22 mm 24 mm A0029612 1. Sicherungskralle des Gehäusedeckels lösen. 2. Gehäusedeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 52 Elektrischer Anschluss Proline Promass F 500 PROFIBUS PA Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Gehäuse": Option B "Rostfrei" 10 (0.4) 8 mm 22 mm 24 mm A0029613 1. Befestigungsschraube des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 53 Proline Promass F 500 PROFIBUS PA Elektrischer Anschluss Verbindungskabel am Messumformer anschließen 10 (0.4) 3 mm 22 mm 24 mm A0029592 1. Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 54: Signalkabel Und Kabel Versorgungsspannung Anschließen
Elektrischer Anschluss Proline Promass F 500 PROFIBUS PA 7.3.2 Signalkabel und Kabel Versorgungsspannung anschließen A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45) Schutzerde (PE) – – – 3 mm A0029813 1.
Seite 55 Proline Promass F 500 PROFIBUS PA Elektrischer Anschluss 10 (0.4) mm (in) – A0029815 7. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen. 8. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
Seite 56: Potenzialausgleich Sicherstellen
Elektrischer Anschluss Proline Promass F 500 PROFIBUS PA Kabel entfernen 3 (0.12) A0029598  17 Maßeinheit mm (in) 1. Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken.
Seite 57: Spezielle Anschlusshinweise
Proline Promass F 500 PROFIBUS PA Elektrischer Anschluss Spezielle Anschlusshinweise 7.5.1 Anschlussbeispiele PROFIBUS PA A0028768  18 Anschlussbeispiel für PROFIBUS PA Automatisierungssystem (z.B. SPS) Segmentkoppler PROFIBUS PA Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten T-Verteiler Messgerät...
Seite 58: Elektrischer Anschluss
Elektrischer Anschluss Proline Promass F 500 PROFIBUS PA 4...20 mA A0028759  20 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer Impuls-/Frequenzausgang 12345 A0028761  21 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
Seite 59: Relaisausgang
Proline Promass F 500 PROFIBUS PA Elektrischer Anschluss Relaisausgang A0028760  23 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  255 Stromeingang A0028915  24 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur)
Seite 60: Hardwareeinstellungen
Elektrischer Anschluss Proline Promass F 500 PROFIBUS PA Hardwareeinstellungen 7.6.1 Geräteadresse einstellen Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Die gülti- gen Geräteadressen liegen im Bereich 1…126. In einem PROFIBUS DP/PA Netz kann jede Geräteadresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Geräteadresse wird das Gerät vom Master nicht erkannt.
Seite 61: Default Ip-Adresse Aktivieren
Proline Promass F 500 PROFIBUS PA Elektrischer Anschluss Softwareadressierung ‣ Die Adressierung von Hardwareadressierung auf Softwareadressierung umschalten: DIP-Schalter Nr. 4 auf Off.  Die im Parameter Geräteadresse (→  111) eingestellte Geräteadresse wird nach 10 Sekunden wirksam. Es erfolgt ein Neustart des Geräts.
Seite 62 Elektrischer Anschluss Proline Promass F 500 PROFIBUS PA A0034500 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Klemmenabdeckung hochklappen. 4. DIP-Schalter Nr. 2 auf dem I/O-Elektronikmodul von OFF → ON setzen. 5. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
Seite 63: Schutzart Sicherstellen
Proline Promass F 500 PROFIBUS PA Elektrischer Anschluss Schutzart sicherstellen Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo- sure. Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem elektrischen Anschluss durchführen: 1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind.
Seite 64: Bedienungsmöglichkeiten
Bedienungsmöglichkeiten Proline Promass F 500 PROFIBUS PA Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Xpert SMT70 Mobiles Handbediengerät...
Seite 65: Aufbau Und Funktionsweise Des Bedienmenüs
Proline Promass F 500 PROFIBUS PA Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  283 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü...
Seite 66: Bedienphilosophie
Bedienungsmöglichkeiten Proline Promass F 500 PROFIBUS PA 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Im eichpflichtigen Verkehr ist nach dem Inverkehrbringen bzw. nach der Plombierung des Messgerätes eine Bedienung nur noch eingeschränkt möglich.
Seite 67: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Proline Promass F 500 PROFIBUS PA Bedienungsmöglichkeiten Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte funktionsorientiert Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen über die Funktionsweise des Geräts Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- erfordern: cken des Geräts aufgebaut:...
Seite 68: Anzeigebereich
Bedienungsmöglichkeiten Proline Promass F 500 PROFIBUS PA Statusbereich Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole: • Statussignale →  175 • F: Ausfall • C: Funktionskontrolle • S: Außerhalb der Spezifikation • M: Wartungsbedarf • Diagnoseverhalten →  176 •...
Seite 69: Navigieransicht
Proline Promass F 500 PROFIBUS PA Bedienungsmöglichkeiten 8.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Messstoff wählen Zugriff Anzeige Messstoff wählen Bediener Flüssigkeit Status Verrieg. Anzeige A0013993-DE A0013995-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  73...
Seite 70: Verriegelung
Bedienungsmöglichkeiten Proline Promass F 500 PROFIBUS PA Anzeigebereich Menüs Symbol Bedeutung Betrieb Erscheint: • Im Menü neben der Auswahl "Betrieb" • Links im Navigationspfad im Menü Betrieb Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup...
Seite 71: Editieransicht
Proline Promass F 500 PROFIBUS PA Bedienungsmöglichkeiten 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  27 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...
Seite 72: Eingabemasken
Bedienungsmöglichkeiten Proline Promass F 500 PROFIBUS PA Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht ohne eine Änderungen zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + – * / ² ³ ¼ ½ ¾ ( ) [ ] < > { } Satz- und Sonderzeichen: ' "...
Seite 73: Bedienelemente
Proline Promass F 500 PROFIBUS PA Bedienungsmöglichkeiten 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben.
Seite 74 Bedienungsmöglichkeiten Proline Promass F 500 PROFIBUS PA Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. Die Tasten  und  länger als 3 Sekunden drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2.
Seite 75: Navigieren Und Aus Liste Wählen
Proline Promass F 500 PROFIBUS PA Bedienungsmöglichkeiten 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 76: Hilfetext Aufrufen
Bedienungsmöglichkeiten Proline Promass F 500 PROFIBUS PA Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters.
Seite 77: Anwenderrollen Und Ihre Zugriffsrechte
Proline Promass F 500 PROFIBUS PA Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  71, zur Erläuterung der Bedienelemente →  73 8.3.10...
Seite 78: Tastenverriegelung Ein- Und Aus
Bedienungsmöglichkeiten Proline Promass F 500 PROFIBUS PA Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode. 2. Freigabecode eingeben.
Seite 79: Voraussetzungen
Proline Promass F 500 PROFIBUS PA Bedienungsmöglichkeiten 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine RJ45- Das Bediengerät muss über eine Schnittstelle verfügen. WLAN-Schnittstelle verfügen. Verbindung Standard-Ethernet-Kabel mit RJ45-Ste- Verbindung über Wireless LAN. cker.
Seite 80: Verbindungsaufbau
Bedienungsmöglichkeiten Proline Promass F 500 PROFIBUS PA Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät Serviceschnittstelle CDI-RJ45 Messgerät Das Messgerät verfügt über eine RJ45-Schnittstelle. Webserver Webserver muss aktiviert sein; Werkseinstellung: An  Zum Aktivieren des Webservers →  84 Messgerät: Via WLAN-Schnittstelle Gerät WLAN-Schnittstelle Messgerät...
Seite 81: Webbrowser Starten
Proline Promass F 500 PROFIBUS PA Bedienungsmöglichkeiten IP-Adresse 192.168.1.XXX; für XXX alle Zahlenfolgen außer: 0, 212 und 255 → z.B. 192.168.1.213 Subnet mask 255.255.255.0 Default gateway 192.168.1.212 oder Zellen leer lassen Via WLAN-Schnittstelle Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön- nen vorgenommene Einstellungen verloren gehen.
Seite 82: Einloggen
Bedienungsmöglichkeiten Proline Promass F 500 PROFIBUS PA 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenbezeichnung Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen (→  150) Wenn keine oder nur eine unvollständige Login-Webseite erscheint →  170 8.4.4...
Seite 83: Bedienoberfläche
Proline Promass F 500 PROFIBUS PA Bedienungsmöglichkeiten 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  178 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Messgerät...
Seite 84: Arbeitsbereich
Bedienungsmöglichkeiten Proline Promass F 500 PROFIBUS PA Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6...
Seite 85: Zugriff Auf Bedienmenü Via Bedientool
Proline Promass F 500 PROFIBUS PA Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Bedientool Die Struktur des Bedienmenüs in den Bedientools ist dieselbe wie bei der Bedienung via Vor-Ort-Anzeige. 8.5.1 Bedientool anschließen Via PROFIBUS PA Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS PA verfüg- bar.
Seite 86 Bedienungsmöglichkeiten Proline Promass F 500 PROFIBUS PA Messumformer Proline 500 – digital open press A0029163  31 Anschluss via Service-Schnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP"...
Seite 87 Proline Promass F 500 PROFIBUS PA Bedienungsmöglichkeiten A0034569 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt Computer mit WLAN-Schnittstelle und Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.
Seite 88: Fieldcare
8.5.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
Seite 89 Proline Promass F 500 PROFIBUS PA Bedienungsmöglichkeiten Verbindungsaufbau 1. FieldCare starten und Projekt aufrufen. 2. Im Netzwerk: Neues Gerät hinzufügen.  Fenster Neues Gerät hinzufügen öffnet sich. 3. Option CDI Communication TCP/IP aus Liste wählen und mit OK bestätigen. 4. Rechter Mausklick auf CDI Communication TCP/IP und im geöffneten Kontextmenü...
Seite 90: Devicecare
DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
Seite 91: Systemintegration
Proline Promass F 500 PROFIBUS PA Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.01.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmwareversion Diagnose → Geräteinformation → Firmwareversion Freigabedatum Firmware-Version 11.2018 Hersteller-ID 0x11 Hersteller-ID Diagnose → Geräteinformation → Hersteller-ID Gerätetypkennung...
Seite 92: Herstellerspezifische Gsd
Systemintegration Proline Promass F 500 PROFIBUS PA 9.2.1 Herstellerspezifische GSD Mit dieser GSD wird die uneingeschränkte Funktionalität des Messgeräts gewährleistet. Gerätespezifische Prozessparameter und Funktionen sind somit verfügbar. Herstellerspezifische GSD Ident.-nummer Dateiname PROFIBUS PA 0x156D EH3x156D.gsd Herstellerspezifische GSD verwenden Die Zuordnung erfolgt im Parameter Ident number selector über die Option Hersteller.
Seite 93: Kompatibilität Zum Vorgängermodell
Proline Promass F 500 PROFIBUS PA Systemintegration Kompatibilität zum Vorgängermodell Bei einem Geräteaustausch unterstützt das Messgerät Promass 500 grundsätzlich die Kompatibilität der zyklischen Daten zu den Vorgängermodellen. Eine Anpassung der Pro- jektierung des PROFIBUS Netzwerks mit der Promass 500 GSD-Datei ist nicht notwendig.
Seite 94: Nutzung Der Gsd-Module Des Vorgängermodells
Systemintegration Proline Promass F 500 PROFIBUS PA 2. Geräteadresse einstellen: Es muss die gleiche Geräteadresse verwendet werden, wel- che beim Promass 80 bzw. Promass 83 PROFIBUS PA eingestellt war. 3. Anschluss des Messgeräts Promass 500 PROFIBUS PA. Wurde an dem ausgetauschten Messgerät (Promass 80 PROFIBUS PA bzw. Promass 83 PROFIBUS PA) die Werkeinstellung geändert, sind gegebenenfalls folgende Einstellungen...
Seite 95 Proline Promass F 500 PROFIBUS PA Systemintegration Vorgängermodell: Promass 83 PROFIBUS PA Steuervariable Funktion Unterstützung 0 → 2 Messwertunterdrückung: EIN 0 → 3 Messwertunterdrückung: AUS 0 → 4 Nullpunktabgleich: START 0 → 8 Messmodus: UNIDIREKTIONAL Nein Ursache: 0 → 9...
Seite 96: Zyklische Datenübertragung
Systemintegration Proline Promass F 500 PROFIBUS PA Zyklische Datenübertragung Zyklische Datenübertragung bei Verwendung der Gerätestammdatei (GSD). 9.5.1 Blockmodell Das Blockmodell zeigt, welche Ein- und Ausgangsdaten das Messgerät für den zyklischen Datenaustausch zur Verfügung stellt. Der zyklische Datenaustausch erfolgt mit einem PROFIBUS Master (Klasse 1), z.B.
Seite 97: Auswahl: Eingangsgröße
Proline Promass F 500 PROFIBUS PA Systemintegration Über das Modul AI wird die ausgewählte Eingangsgröße inkl. Status zyklisch an den PRO- FIBUS Master (Klasse 1) übertragen. In den ersten vier Bytes wird die Eingangsgröße in Form einer Gleitkommazahl nach IEEE 754-Standard dargestellt. Das fünfte Byte enthält eine zur Eingangsgröße gehörende, genormte Statusinformation.
Seite 98: Werkseinstellung
Systemintegration Proline Promass F 500 PROFIBUS PA Eingangsgröße S&W-Volumenfluss Prozent Watercut Öldichte Wasserdichte Ölmassefluss Wassermassefluss Ölvolumenfluss Wasservolumenfluss Öl-Normvolumenfluss Wasser-Normvolumenfluss Nur verfügbar mit Anwendungspaket Konzentration Nur verfügbar mit Anwendungspaket Heartbeat Verification Nur verfügbar mit Anwendungspaket Petroleum Werkseinstellung Funktionsblock Werkseinstellung AI 1...
Seite 99 Proline Promass F 500 PROFIBUS PA Systemintegration Eingangsgröße Normvolumenfluss Zielmessstoff Massefluss Trägermessstoff Massefluss Nur verfügbar mit Anwendungspaket: Konzentration Werkseinstellung Funktionsblock Werkseinstellung: TOTAL Summenzähler 1, 2 und 3 Massefluss Datenstruktur Eingangsdaten TOTAL Byte 1 Byte 2 Byte 3 Byte 4 Byte 5...
Seite 100 Systemintegration Proline Promass F 500 PROFIBUS PA Modul SETTOT_MODETOT_TOTAL Die Modulkombination besteht aus den Funktionen SETTOT, MODETOT und TOTAL: • SETTOT: Summenzähler über PROFIBUS Master steuern. • MODETOT: Summenzähler über PROFIBUS Master konfigurieren. • TOTAL: Summenzählerwert inkl. Status an PROFIBUS Master übertragen.
Seite 101 Proline Promass F 500 PROFIBUS PA Systemintegration Funktionsblock Kompensationswert AO 4 Eingelesene Prozent S&W AO 5 Eingelesene Prozent Watercut Die Kompensationswerte müssen in ihrer SI-Basiseinheit zum Gerät übertragen werden Nur verfügbar mit Anwendungspaket Petroleum Die Auswahl erfolgt über: Experte → Sensor → Externe Kompensation...
Seite 102: Zugeordnete Gerätefunktionen
Systemintegration Proline Promass F 500 PROFIBUS PA Modul DO (Discrete Output) Diskrete Ausgangswerte vom PROFIBUS Master (Klasse 1) zum Messgerät übertragen. Diskrete Ausgangswerte werden vom PROFIBUS Master (Klasse 1) genutzt, um Geräte- funktionen zu aktivieren bzw. zu deaktivieren. Das Modul DO überträgt den diskreten Ausgangswert inkl. Status zyklisch an das Messge- rät.
Seite 103 Proline Promass F 500 PROFIBUS PA Systemintegration Zuordnung Messstofftyp: Funktionsblock DO 5 Salzsäure Schwefelsäure Datenstruktur Ausgangsdaten Discrete Output Byte 1 Byte 2 Discrete Status Modul EMPTY_MODULE Zur Belegung von Leerplätzen aufgrund nicht genutzter Module innerhalb der Steckplätze (Slots) der Module .
Seite 104: Inbetriebnahme
Inbetriebnahme Proline Promass F 500 PROFIBUS PA Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  35 • Checkliste "Anschlusskontrolle" →  63 10.2 Messgerät einschalten ‣...
Seite 105: Messgerät Konfigurieren
Proline Promass F 500 PROFIBUS PA Inbetriebnahme X X X X X X X 20.50 Main menu 0104-1 Display language English Operation Setup Display language 0104-1 English Ã Deutsch Español Français Display language 0104-1 Ã English Deutsch Español Français Hauptmenü...
Seite 106: Navigation
Inbetriebnahme Proline Promass F 500 PROFIBUS PA Navigation Menü "Setup"  Setup Messstellenbezeichnung →  107 ‣ Systemeinheiten →  107 ‣ →  110 Messstoffwahl ‣ Kommunikation →  111 ‣ Analog inputs →  112 ‣ I/O-Konfiguration →  114 ‣...
Seite 107: Systemeinheiten Einstellen
Proline Promass F 500 PROFIBUS PA Inbetriebnahme XXXXXXXXX A0029422  35 Kopfzeile der Betriebsanzeige mit Messstellenbezeichnung Messstellenbezeichnung Eingabe der Messstellenbezeichnung im Bedientool "FieldCare" →  89 Navigation Menü "Setup" → Messstellenbezeichnung Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe Werkseinstellung Messstellenbezeichnung Bezeichnung für Messstelle eingeben.
Seite 108 Inbetriebnahme Proline Promass F 500 PROFIBUS PA Temperatureinheit →  109 Druckeinheit →  109 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Masseflusseinheit Einheit für Massefluss wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg/h Auswirkung • lb/min Die gewählte Einheit gilt für: •...
Seite 109 Proline Promass F 500 PROFIBUS PA Inbetriebnahme Parameter Beschreibung Auswahl Werkseinstellung Temperatureinheit Einheit für Temperatur wählen. Einheiten-Auswahlliste Abhängig vom Land: • °C Auswirkung • °F Die gewählte Einheit gilt für: • Parameter Elektroniktemperatur (6053) • Parameter Maximaler Wert (6051) • Parameter Minimaler Wert (6052) •...
Seite 110: Messstoff Auswählen Und Einstellen
Inbetriebnahme Proline Promass F 500 PROFIBUS PA 10.6.3 Messstoff auswählen und einstellen Das Untermenü Assistent Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoff wählen ‣ Messstoffwahl Messstoff wählen →...
Seite 111: Gurieren
Proline Promass F 500 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Referenz-Schallgeschwindigkeit In Parameter Gasart wählen Schallgeschwindigkeit vom Gas 1 … 99 999,9999 m/ – ist die Option Andere ausge- bei 0 °C (32 °F) eingeben. wählt. Temp.koeffizient Schallgeschwin- In Parameter Gasart wählen...
Seite 112: Analog Inputs Konfigurieren
Inbetriebnahme Proline Promass F 500 PROFIBUS PA 10.6.5 Analog Inputs konfigurieren Das Untermenü Analog inputs führt den Anwender systematisch zu den einzelnen Unter- menü Analog input 1 … n. Von dort gelangt man zu den Parametern des jeweiligen Ana- log Inputs.
Seite 113 Proline Promass F 500 PROFIBUS PA Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Channel – Prozessgröße auswählen. • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Zielmessstoff Masse- fluss • Trägermessstoff Masse- fluss • Konzentration • Zielmessstoff Volumen- fluss •...
Seite 114: I/O-Konfiguration Anzeigen
Inbetriebnahme Proline Promass F 500 PROFIBUS PA 10.6.6 I/O-Konfiguration anzeigen Das Untermenü I/O-Konfiguration führt den Anwender durch alle Parameter, in denen die Konfiguration der I/O-Module angezeigt wird. Navigation Menü "Setup" → I/O-Konfiguration ‣ I/O-Konfiguration I/O-Modul 1 … n Klemmennummern →  114 I/O-Modul 1 …...
Seite 115: Statuseingang Konfigurieren
Proline Promass F 500 PROFIBUS PA Inbetriebnahme Signalmodus →  115 0/4 mA-Wert →  115 →  115 20mA-Wert Strombereich →  115 Fehlerverhalten →  115 Fehlerwert →  115 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung...
Seite 116: Stromausgang Konfigurieren
Inbetriebnahme Proline Promass F 500 PROFIBUS PA Klemmennummer →  116 Aktiver Pegel →  116 →  116 Klemmennummer Ansprechzeit Statuseingang →  116 Klemmennummer →  116 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Klemmennummer Zeigt die vom Statuseingangsmodul belegten Klemmennum- •...
Seite 117 Proline Promass F 500 PROFIBUS PA Inbetriebnahme Dämpfung Ausgang 1 … n →  119 Fehlerverhalten →  119 →  119 Fehlerstrom Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- • Nicht belegt –...
Seite 118 Inbetriebnahme Proline Promass F 500 PROFIBUS PA Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Zuordnung Stromausgang 1 … n – Prozessgröße für Stromaus- • Aus – gang wählen. • Massefluss • Volumenfluss • Normvolumen- fluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
Seite 119 Proline Promass F 500 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Strombereich – Strombereich für Prozesswert- • 4...20 mA NAMUR Abhängig vom Land: ausgabe und oberen/unteren • 4...20 mA US • 4...20 mA NAMUR Ausfallsignalpegel wählen. • 4...20 mA •...
Seite 120: Impuls-/Frequenz-/Schaltausgang Konfigurieren
Inbetriebnahme Proline Promass F 500 PROFIBUS PA 10.6.10 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Assistent Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 …...
Seite 121 Proline Promass F 500 PROFIBUS PA Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls – oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 122 Inbetriebnahme Proline Promass F 500 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Fehlerverhalten In Parameter Betriebsart Ausgangsverhalten bei Geräte- • Aktueller Wert – (→  120) ist die Option alarm festlegen. • Keine Impulse Impuls und in Parameter Zuordnung Impulsausgang (→...
Seite 123 Proline Promass F 500 PROFIBUS PA Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls – oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 124 Inbetriebnahme Proline Promass F 500 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Frequenzausgang In Parameter Betriebsart Prozessgröße für Frequenzaus- • Aus – (→  120) ist die Option Fre- gang wählen. • Massefluss quenz ausgewählt. • Volumenfluss • Normvolumenfluss •...
Seite 125 Proline Promass F 500 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Anfangsfrequenz In Parameter Betriebsart Anfangsfrequenz eingeben. 0,0 … 10 000,0 Hz – (→  120) ist die Option Fre- quenz und in Parameter Zuordnung Frequenzausgang (→  124) ist eine Prozess- größe ausgewählt.
Seite 126 Inbetriebnahme Proline Promass F 500 PROFIBUS PA Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  126 Klemmennummer →  126 Signalmodus →  126 Funktion Schaltausgang →  127 Zuordnung Diagnoseverhalten →  127 →...
Seite 127 Proline Promass F 500 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus – die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung •...
Seite 128: 10.6.11 Relaisausgang Konfigurieren
Inbetriebnahme Proline Promass F 500 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Überwachung Durch- • In Parameter Betriebsart ist Prozessgröße für Überwachung • Aus – flussrichtung die Option Schalter ausge- ihrer Durchflussrichtung wäh- • Volumenfluss wählt. len. • Massefluss •...
Seite 129 Proline Promass F 500 PROFIBUS PA Inbetriebnahme Navigation Menü "Setup" → Relaisausgang 1 … n ‣ RelaisOutput 1 … n Funktion Schaltausgang →  129 Zuordnung Überwachung Durchfluss- →  129 richtung →  130 Zuordnung Grenzwert Zuordnung Diagnoseverhalten →  130 Zuordnung Status →...
Seite 130 Inbetriebnahme Proline Promass F 500 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Grenzwert In Parameter Funktion Relais- Prozessgröße für Grenzwert- • Massefluss – ausgang ist die Option Grenz- funktion wählen. • Volumenfluss wert ausgewählt. • Normvolumen- fluss • Zielmessstoff Mas- sefluss •...
Seite 131: 10.6.12 Vor-Ort-Anzeige Konfigurieren
Proline Promass F 500 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Ausschaltverzögerung In Parameter Funktion Relais- Verzögerungszeit für das Aus- 0,0 … 100,0 s – ausgang ist die Option Grenz- schalten des Schaltausgangs wert ausgewählt. festlegen. Einschaltpunkt In Parameter Funktion Relais- Messwert für Einschaltpunkt...
Seite 132 Inbetriebnahme Proline Promass F 500 PROFIBUS PA Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß – handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
Seite 133 Proline Promass F 500 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss – handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumen- fluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
Seite 134 Inbetriebnahme Proline Promass F 500 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Druck 1. Wert 0%-Bargraph Eine Vor-Ort-Anzeige ist vor- 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: handen. Anzeige eingeben. Vorzeichen • 0 kg/h • 0 lb/min 1. Wert 100%-Bargraph Eine Vor-Ort-Anzeige ist vor- 100%-Wert für Bargraph-...
Seite 135: 10.6.13 Schleichmenge Konfigurieren
Proline Promass F 500 PROFIBUS PA Inbetriebnahme 10.6.13 Schleichmenge konfigurieren Der Assistent Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung →  135 Zuordnung Prozessgröße Einschaltpunkt Schleichmengenunter- →...
Seite 136: 10.6.14 Überwachung Der Rohrfüllung Konfigurieren
Inbetriebnahme Proline Promass F 500 PROFIBUS PA 10.6.14 Überwachung der Rohrfüllung konfigurieren Der Wizard Überwachung teilgefülltes Rohr führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...
Seite 137: Erweiterte Einstellungen
Proline Promass F 500 PROFIBUS PA Inbetriebnahme 10.7 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language...
Seite 138: Berechnete Prozessgrößen
Inbetriebnahme Proline Promass F 500 PROFIBUS PA ‣ Anzeige →  142 ‣ WLAN-Einstellungen →  146 ‣ Konzentration ‣ Heartbeat Setup ‣ Datensicherung →  147 ‣ Administration →  149 10.7.1 Berechnete Prozessgrößen Das Untermenü Berechnete Prozessgrößen enthält Parameter zur Berechnung des Norm- volumenflusses.
Seite 139: Sensorabgleich Durchführen
Proline Promass F 500 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Feste Normdichte In Parameter Normvolumen- Festen Wert für Normdichte Positive Gleitkomma- – fluss-Berechnung ist die eingeben. zahl Option Feste Normdichte aus- gewählt. Referenztemperatur In Parameter Normvolumen- Referenztemperatur für –273,15 …...
Seite 140: Summenzähler Konfigurieren
Inbetriebnahme Proline Promass F 500 PROFIBUS PA Navigation Menü "Setup" → Erweitertes Setup → Sensorabgleich → Nullpunktabgleich ‣ Nullpunktabgleich Nullpunkt abgleichen →  140 Fortschritt →  140 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Nullpunkt abgleichen Nullpunktabgleich starten. • Abbrechen –...
Seite 141 Proline Promass F 500 PROFIBUS PA Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße Prozessgröße für Summenzähler wählen. • Massefluss – • Volumenfluss • Normvolumenfluss • Zielmessstoff Massefluss • Trägermessstoff Masse- fluss • Zielmessstoff Volumenfluss • Trägermessstoff Volumen- fluss •...
Seite 142: Weitere Anzeigenkonfigurationen Durchführen
Inbetriebnahme Proline Promass F 500 PROFIBUS PA 10.7.4 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  143 1.
Seite 143 Proline Promass F 500 PROFIBUS PA Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß – handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
Seite 144 Inbetriebnahme Proline Promass F 500 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss – handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumen- fluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
Seite 145 Proline Promass F 500 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Druck 1. Wert 0%-Bargraph Eine Vor-Ort-Anzeige ist vor- 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: handen. Anzeige eingeben. Vorzeichen • 0 kg/h • 0 lb/min 1. Wert 100%-Bargraph Eine Vor-Ort-Anzeige ist vor- 100%-Wert für Bargraph-...
Seite 146: Wlan Konfigurieren
Inbetriebnahme Proline Promass F 500 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Intervall Anzeige Eine Vor-Ort-Anzeige ist vor- Anzeigedauer von Messwerten 1 … 10 s – handen. auf Vor-Ort-Anzeige einstel- len, wenn diese im Wechsel angezeigt werden. Dämpfung Anzeige Eine Vor-Ort-Anzeige ist vor- Reaktionszeit der Vor-Ort- 0,0 …...
Seite 147: Konfiguration Verwalten
Proline Promass F 500 PROFIBUS PA Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Eingabe / Auswahl Werkseinstellung WLAN-IP-Adresse – IP-Adresse der WLAN-Schnitt- 4 Oktett: 0…255 (im – stelle vom Gerät eingeben. jeweiligen Oktett) Netzwerksicherheit – Sicherheitstyp des WLAN- • Ungesichert – Netzwerks wählen.
Seite 148 Inbetriebnahme Proline Promass F 500 PROFIBUS PA Sicherungsstatus →  148 Vergleichsergebnis →  148 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl Betriebszeit Zeigt, wie lange das Gerät bis zum jetzigen Zeitpunkt in Betrieb Tage (d), Stunden (h), Minuten (m) und ist.
Seite 149: Parameter Zur Administration Des
Proline Promass F 500 PROFIBUS PA Inbetriebnahme 10.7.7 Parameter zur Administration des Geräts nutzen Das Untermenü Administration führt den Anwender systematisch durch alle Parameter, die für die Administration des Geräts genutzt werden können. Navigation Menü "Setup" → Erweitertes Setup → Administration ‣...
Seite 150: Simulation
Inbetriebnahme Proline Promass F 500 PROFIBUS PA Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe Betriebszeit Zeigt, wie lange das Gerät bis zum jetzigen Zeitpunkt in Betrieb Tage (d), Stunden (h), Minuten (m) und ist. Sekunden (s) Freigabecode zurücksetzen Freigabecode auf Werkseinstellung zurücksetzen.
Seite 151 Proline Promass F 500 PROFIBUS PA Inbetriebnahme Wert Stromausgang 1 … n →  152 →  153 Simulation Frequenzausgang 1 … n Wert Frequenzausgang 1 … n →  153 Simulation Impulsausgang 1 … n →  153 Wert Impulsausgang 1 … n →...
Seite 152: Wert Stromausgang 1
Inbetriebnahme Proline Promass F 500 PROFIBUS PA Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation wählen, • Aus die dadurch aktiviert wird. • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Masse- fluss • Trägermessstoff Masse- fluss •...
Seite 153: Simulation Frequenzausgang 1
Proline Promass F 500 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Simulation Frequenzausgang 1 … n In Parameter Betriebsart ist die Option Simulation des Frequenzausgangs ein- • Aus Frequenz ausgewählt. und ausschalten. • An Wert Frequenzausgang 1 … n In Parameter Simulation Frequenz- Frequenzwert für Simulation eingeben.
Seite 154: Einstellungen Vor Unerlaubtem Zugriff Schützen
Inbetriebnahme Proline Promass F 500 PROFIBUS PA 10.9 Einstellungen vor unerlaubtem Zugriff schützen Um die Parametrierung des Messgeräts gegen unbeabsichtigtes Ändern zu schützen, gibt es folgende Möglichkeiten des Schreibschutzes: • Zugriff auf Parameter via Freigabecode schützen →  154 • Zugriff auf Vor-Ort-Bedienung via Tastenverriegelung schützen →  78 •...
Seite 155: Schreibschutz Via Verriegelungs
Werkseinstellung zurückzusetzen. Dafür muss ein Resetcode eingegeben werden. Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Für einen Resetcode: Wenden Sie sich an Ihre Endress+Hauser Serviceorganisation. 1. Zum Parameter Freigabecode zurücksetzen (→  150) navigieren. 2. Resetcode eingeben.
Seite 156 Inbetriebnahme Proline Promass F 500 PROFIBUS PA A0029673 1. Gehäusedeckel öffnen. 2. Anzeigemodul entfernen. 3. Klemmenabdeckung hochklappen. 4. Verriegelungsschalter (WP: Write protection) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →...
Seite 157 Proline Promass F 500 PROFIBUS PA Inbetriebnahme Proline 500 A0029630 Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →  158. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Sym-...
Seite 158: Betrieb
Betrieb Proline Promass F 500 PROFIBUS PA Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
Seite 159: Untermenü "Messgrößen
Proline Promass F 500 PROFIBUS PA Betrieb 11.4.1 Untermenü "Messgrößen" Das Untermenü Messgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Messgrößen ‣ Messgrößen Massefluss →  159 Volumenfluss →  159 →...
Seite 160: Summenzähler
Betrieb Proline Promass F 500 PROFIBUS PA Parameter Voraussetzung Beschreibung Anzeige Dichte – Zeigt aktuell gemessene Dichte. Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Dichteeinheit (→  108) Normdichte – Zeigt aktuell berechnete Normdichte Gleitkommazahl mit Vor- zeichen Abhängigkeit...
Seite 161: Untermenü "Eingangswerte
Proline Promass F 500 PROFIBUS PA Betrieb Summenzählerstatus 1 … n →  161 Summenzählerstatus (Hex) 1 … n →  161 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Zuordnung Prozessgröße – Prozessgröße für Summenzähler wäh- • Massefluss len.
Seite 162 Betrieb Proline Promass F 500 PROFIBUS PA Navigation Menü "Diagnose" → Messwerte → Eingangswerte ‣ Eingangswerte ‣ Stromeingang 1 … n →  162 ‣ Statuseingang 1 … n →  162 Eingangswerte Stromeingang Das Untermenü Stromeingang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Stromeingang anzuzeigen.
Seite 163: Ausgangswerte
Proline Promass F 500 PROFIBUS PA Betrieb 11.4.4 Ausgangswerte Das Untermenü Ausgangswerte enthält alle Parameter, um die aktuellen Messwerte zu jedem Ausgang anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Ausgangswerte ‣ Ausgangswerte ‣ Stromausgang 1 … n →  163 ‣...
Seite 164: Ausgangswerte Relaisausgang
Betrieb Proline Promass F 500 PROFIBUS PA Impulsausgang 1 … n →  164 Schaltzustand 1 … n →  164 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Ausgangsfrequenz 1 … n In Parameter Betriebsart ist die Option Zeigt aktuell gemessenen Wert vom 0,0 …...
Seite 165: Messwerthistorie Anzeigen
Proline Promass F 500 PROFIBUS PA Betrieb Funktionsumfang von Parameter "Steuerung Summenzähler " Optionen Beschreibung Totalisieren Der Summenzähler wird gestartet. Zurücksetzen + Anhalten Die Summierung wird angehalten und der Summenzähler auf Wert 0 zurückge- setzt. Vorwahlmenge + Anhal- Die Summierung wird angehalten und der Summenzähler auf seinen definierten Startwert aus Parameter Vorwahlmenge 1 …...
Seite 166 Betrieb Proline Promass F 500 PROFIBUS PA / ../XXXXXXXX 175.77 40.69 kg/h -100s A0016357  36 Diagramm eines Messwertverlaufs • x-Achse: Zeigt je nach Anzahl der gewählten Kanäle 250 bis 1000 Messwerte einer Pro- zessgröße. • y-Achse: Zeigt die ungefähre Messwertspanne und passt diese kontinuierlich an die lau- fende Messung an.
Seite 167 Proline Promass F 500 PROFIBUS PA Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Zuordnung 1. Kanal Anwendungspaket Extended Histo- Prozessgröße zum Speicherkanal zuord- • Aus ROM ist verfügbar. nen. • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Masse- fluss •...
Seite 168 Betrieb Proline Promass F 500 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Zuordnung 3. Kanal Anwendungspaket Extended Histo- Prozessgröße zum Speicherkanal zuord- Auswahlliste siehe Parame- ROM ist verfügbar. nen. ter Zuordnung 1. Kanal (→  167)  In Parameter Software-Options- übersicht werden die aktuell...
Seite 169: Diagnose Und Störungsbehebung
Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen . schild überein.
Seite 170 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  243. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.
Seite 171 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Parallele WLAN- und Ethernet- • Netzwerkeinstellungen prüfen. Kommunikation • Temporär nur WLAN als Schnitt- stelle aktivieren. Webbrowser eingefroren und keine Datentransfer aktiv Warten, bis Datentransfer oder lau- Bedienung mehr möglich...
Seite 172: Diagnoseinformation Via Leuchtdioden
Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA 12.2 Diagnoseinformation via Leuchtdioden 12.2.1 Messumformer Proline 500 – digital Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Geräte- status. A0029689 Versorgungsspannung Gerätestatus Nicht verwendet Kommunikation Serviceschnittstelle (CDI) aktiv, Ethernet Link/Activity 1.
Seite 173 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Farbe Bedeutung Rot schnell blinkend Wenn > 30 Sekunden: Kompatibilitätsproblem beim Einlesen der Firmware. Nicht verwendet – – Kommunikation Gerät empfängt keine Profibus-Daten. Weiß Gerät empfängt Profibus-Daten. Serviceschnittstelle Nicht angeschlossen oder keine Verbindung herge- (CDI), stellt.
Seite 174: Anschlussgehäuse Messaufnehmer
Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Farbe Bedeutung Serviceschnittstelle Nicht angeschlossen oder keine Verbindung herge- (CDI), stellt. Ethernet Link/Activity Gelb Angeschlossen und Verbindung hergestellt. Gelb blinkend Serviceschnittstelle aktiv. 12.2.2 Anschlussgehäuse Messaufnehmer Proline 500 – digital Verschiedene Leuchtdioden (LED) auf dem ISEM-Elektronik (Intelligentes Sensor Elektro- nik Modul) im Anschlussgehäuse des Messaufnehmers liefern Informationen zum Geräte-...
Seite 175: Diagnoseinformation Auf Vor-Ort-Anzeige
Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 176: Diagnoseinformation
Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.
Seite 177: Behebungsmaßnahmen Aufrufen
Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...
Seite 178: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  235 • Via Untermenü →  235 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
Seite 179: Behebungsmaßnahmen Aufrufen
Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C)
Seite 180: Diagnoseinformationen Anpassen
Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Der Anwender befindet sich innerhalb des Menü Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.
Seite 181: Messwert- Und Gerätestatus Über Diagnoseverhalten Bestimmen
Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Coding Messwert (hex) Byte 5 Quality Quality Substatus Limits A0032228-DE  38 Struktur des Coding-Byte Der Inhalt des Coding-Byte ist dabei abhängig vom konfigurierten Fehlerverhalten im jeweiligen Funktionsblock. Je nachdem, welches Fehlerverhalten eingestellt wurde, wer- den über das Coding-Byte Statusinformationen gemäß...
Seite 182 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose Quality Coding Kategorie (konfigurierbar) (fest zugeordnet) Quality Substatus (hex) (NE107) Nur Logbuch GOOD 0x80…0x8E – – Diagnoseinformation 302 Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose Quality Coding Kategorie...
Seite 183: Übersicht Zu Diagnoseinformationen
Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung 12.7 Übersicht zu Diagnoseinformationen • Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erweitert sich die Anzahl der Diagnoseinformationen und der betroffenen Messgrößen. • Unter "Beeinflusste Messgrößen" werden immer alle beeinflussten Messgrößen der gesamten Gerätefamilie Promass gelistet.
Seite 184 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 046 Sensorlimit überschritten 1. Sensor prüfen 2. Prozessbedingungen prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Maintenance demanded Coding (hex) 0xA8 … 0xAB Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen •...
Seite 185 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 062 Sensorverbindung fehlerhaft 1. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 2. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- Messgrößenstatus former prüfen 3. Sensor ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
Seite 186 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 063 Erregerstrom fehlerhaft 1. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 2. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- Messgrößenstatus former prüfen 3. Sensor ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
Seite 187 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 082 Datenspeicher 1. Modulverbindungen prüfen 2. Sevice kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
Seite 188 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 083 Speicherinhalt 1. Gerät neu starten 2. Sicherung des HistoROM S-DAT wiederherstellen (Parameter ' G erät Messgrößenstatus zurücksetzen' ) 3. HistoROM S-DAT ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
Seite 189 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 140 Sensorsignal asymmetrisch 1. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 2. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- Messgrößenstatus [ab Werk] former prüfen 3. Sensor ersetzen Quality Quality substatus...
Seite 190 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 144 Messabweichung zu hoch 1. Sensor prüfen oder tauschen 2. Prozessbedingungen prüfen Messgrößenstatus [ab Werk] Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen...
Seite 191: Diagnose Zur Elektronik
Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung 12.7.2 Diagnose zur Elektronik Diagnoseinformation Behebungsmaßnahmen Kurztext 201 Gerätestörung 1. Gerät neu starten 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
Seite 192 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 242 Software inkompatibel 1. Software prüfen 2. Hauptelektronik flashen oder tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 193 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 252 Module inkompatibel 1. Elektronikmodule prüfen 2. Prüfen, ob korrekte Module verfügbar sind (z.B. NEx, Ex) Messgrößenstatus 3. Elektronikmodule ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27...
Seite 194 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 262 Sensorelektronikverbindung fehlerhaft 1. Verbindungskabel zwischen Sensorelektronikmodul (ISEM) und Hauptelektronik prüfen oder ersetzen Messgrößenstatus 2. ISEM oder Hauptelektronik prüfen oder ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
Seite 195 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 270 Hauptelektronik-Fehler Hauptelektronikmodul tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss • Öl-Normvolumenfluss • Schwingamplitude 2 •...
Seite 196 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 271 Hauptelektronik-Fehler 1. Gerät neu starten 2. Hauptelektronikmodul tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 197 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 272 Hauptelektronik-Fehler 1. Gerät neu starten 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 198 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 273 Hauptelektronik-Fehler Elektronik tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss • Öl-Normvolumenfluss • Schwingamplitude 2 •...
Seite 199 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 276 I/O-Modul 1 … n fehlerhaft 1. Gerät neu starten 2. I/O-Modul tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
Seite 200 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 302 Geräteverifikation aktiv Geräteverifikation aktiv, bitte warten. Messgrößenstatus [ab Werk] Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 201 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 311 Elektronikfehler 1. Gerät nicht rücksetzen 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 202 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 332 Schreiben in HistoROM Backup fehlg. Nutzerschnittstellenleiterplatte ersetzen Ex d/XP: Messumformer ersetzen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
Seite 203 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 372 Sensorelektronik (ISEM) fehlerhaft 1. Gerät neu starten 2. Prüfen, ob Fehler erneut auftritt Messgrößenstatus 3. Sensorelektronikmodul (ISEM) ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27...
Seite 204 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 373 Sensorelektronik (ISEM) fehlerhaft 1. Daten übertragen oder Gerät rücksetzen 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
Seite 205 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 375 I/O 1 … n-Kommunikation fehlgeschlagen 1. Gerät neu starten 2. Prüfen, ob Fehler erneut auftritt Messgrößenstatus 3. Modulträger inklusive Elektronikmodulen ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
Seite 206 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 382 Datenspeicher 1. T-DAT einstecken 2. T-DAT ersetzen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
Seite 207 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 383 Speicherinhalt 1. Gerät neu starten 2. T-DAT löschen via Parameter ' G erät zurücksetzen' Messgrößenstatus 3. T-DAT ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27...
Seite 208: Diagnose Zur Konfiguration
Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 387 HistoROM Backup fehlerhaft Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss • Öl-Normvolumenfluss •...
Seite 209 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 331 Firmwareupdate fehlgeschlagen 1. Gerätefirmware updaten 2. Gerät neu starten Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 210 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 410 Datenübertragung 1. Verbindung prüfen 2. Datenübertragung wiederholen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
Seite 211 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 412 Download verarbeiten Download aktiv, bitte warten Messgrößenstatus Quality Uncertain Quality substatus Initial value Coding (hex) 0x4C … 0x4F Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
Seite 212 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 437 Konfiguration inkompatibel 1. Gerät neu starten 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 213 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 438 Datensatz 1. Datensatzdatei prüfen 2. Geräteparametrierung prüfen Messgrößenstatus 3. Up- und Download der neuen Konf. Quality Uncertain Quality substatus Maintenance demanded Coding (hex) 0x68 … 0x6B Statussignal...
Seite 214 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 442 Frequenzausgang 1 … n 1. Prozess prüfen 2. Einstellung Frequenzausgang prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen...
Seite 215 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 453 Messwertunterdrückung Messwertunterdrückung ausschalten Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Kinematische Viskosität • Wasser-Normvolumenfluss •...
Seite 216 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 482 FB not Auto/Cas Block in AUTO Modus setzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen Kurztext...
Seite 217 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 485 Simulation Messgröße Simulation ausschalten Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Kinematische Viskosität •...
Seite 218 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 491 Simulation Stromausgang 1 … n Simulation ausschalten Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen Kurztext 492 Simulation Frequenzausgang 1 …...
Seite 219 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 494 Simulation Schaltausgang 1 … n Simulation Schaltausgang ausschalten Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen...
Seite 220 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 497 Simulation Blockausgang Simulation ausschalten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen Kurztext 520 I/O 1 … n-Hardwarekonfiguration ungültig 1.
Seite 221 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 529 Konzentrationseinstellungen fehlerhaft 1. Konzentrationseinstellungen prüfen 2. Eingabewerte prüfen Messgrößenstatus Quality Quality substatus Function check Coding (hex) 0x3C … 0x3F Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Trägermessstoff Massefluss •...
Seite 222: Diagnose Zum Prozess
Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA 12.7.4 Diagnose zum Prozess Diagnoseinformation Behebungsmaßnahmen Kurztext 803 Schleifenstrom 1. Verkabelung prüfen 2. I/O-Modul tauschen Messgrößenstatus Quality Quality substatus Process related Coding (hex) 0x28 … 0x2B Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen –...
Seite 223 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 831 Sensortemperatur zu niedrig Umgebungstemp. rund um Sensorgehäuse erhöhen Messgrößenstatus [ab Werk] Quality Uncertain Quality substatus Process related Coding (hex) 0x78 … 0x7B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen •...
Seite 224 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 832 Elektroniktemperatur zu hoch Umgebungstemperatur reduzieren Messgrößenstatus [ab Werk] Quality Quality substatus Process related Coding (hex) 0x28 … 0x2B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
Seite 225 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 833 Elektroniktemperatur zu niedrig Umgebungstemperatur erhöhen Messgrößenstatus [ab Werk] Quality Quality substatus Process related Coding (hex) 0x28 … 0x2B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
Seite 226 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 834 Prozesstemperatur zu hoch Prozesstemperatur reduzieren Messgrößenstatus [ab Werk] Quality Uncertain Quality substatus Process related Coding (hex) 0x78 … 0x7B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 227 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 835 Prozesstemperatur zu niedrig Prozesstemperatur erhöhen Messgrößenstatus [ab Werk] Quality Uncertain Quality substatus Process related Coding (hex) 0x78 … 0x7B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 228 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 842 Prozessgrenzwert Schleichmengenüberwachung aktiv! 1. Einstellungen Schleichmengenunterdrückung prüfen Messgrößenstatus [ab Werk] Quality Uncertain Quality substatus Process related Coding (hex) 0x78 … 0x7B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 229 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 882 Eingangssignal 1. I/O-Konfiguration prüfen 2. Externes Gerät oder Prozessdruck prüfen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 230 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 910 Messrohr schwingt nicht 1. Elektronik prüfen 2. Sensor prüfen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 231 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 912 Messstoff inhomogen 1. Prozessbedingungen prüfen 2. Systemdruck erhöhen Messgrößenstatus [ab Werk] Quality Uncertain Quality substatus Process related Coding (hex) 0x78 … 0x7B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen •...
Seite 232 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 913 Messstoff ungeeignet 1. Prozessbedingungen prüfen 2. Elektronikmodule oder Sensor prüfen Messgrößenstatus [ab Werk] Quality Uncertain Quality substatus Process related Coding (hex) 0x78 … 0x7B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen...
Seite 233 Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 942 API-Dichte außerhalb Spezifikation 1. Prozessdichte mit gewählter API-Warengruppe prüfen 2. API-bezogene Parameter prüfen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen...
Seite 234 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 944 Monitoring fehlgeschlagen Prozessbedingungen für Heartbeat Monitoring prüfen Messgrößenstatus [ab Werk] Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 235: Anstehende Diagnoseereignisse
Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung 12.8 Anstehende Diagnoseereignisse Das Menü Diagnose bietet die Möglichkeit, sich das aktuelle und zuletzt aufgetretene Diagnoseereignis separat anzeigen zu lassen. Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Vor-Ort-Anzeige →  177 •...
Seite 236: Ereignis-Logbuch
Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA / ../Diagnoseliste Diagnose 1 F273 Hauptelektronik Diagnose 2 Diagnose 3 A0014006-DE  39 Am Beispiel der Vor-Ort-Anzeige Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Vor-Ort-Anzeige →  177 • Via Webbrowser →  178 •...
Seite 237: 12.10.2 Ereignis-Logbuch Filtern
Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung 12.10.2 Ereignis-Logbuch filtern Mithilfe von Parameter Filteroptionen kann bestimmt werden, welche Kategorie von Ereignismeldungen im Untermenü Ereignisliste angezeigt werden. Navigationspfad Diagnose → Ereignislogbuch → Filteroptionen Filterkategorien • Alle • Ausfall (F) •...
Seite 238: 12.11 Messgerät Zurücksetzen
Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Informationsereignis Ereignistext I1451 Monitoring an I1457 Verifikat.Messabweichung nicht bestanden I1459 I/O-Modul-Verifikation nicht bestanden I1460 HBSI-Verifikation nicht bestanden I1461 Sensorverifikation nicht bestanden I1462 Verifik. Sensor-Elektr. nicht bestanden I1512 Download gestartet I1513 Download beendet...
Seite 239: Gerät Zurücksetzen
Proline Promass F 500 PROFIBUS PA Diagnose und Störungsbehebung 12.11.1 Funktionsumfang von Parameter "Gerät zurücksetzen" Optionen Beschreibung Abbrechen Der Parameter wird ohne Aktion verlassen. Auf Auslieferungszustand Jeder Parameter, für den eine kundenspezifische Voreinstellung bestellt wurde, wird auf diesen kundenspezifischen Wert zurückgesetzt; alle anderen Parameter auf ihre Werkseinstellung.
Seite 240 Diagnose und Störungsbehebung Proline Promass F 500 PROFIBUS PA Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenbezeichnung Zeigt Bezeichnung für Messstelle an. Max. 32 Zeichen wie Buchsta- Promass 500 PA ben, Zahlen oder Sonderzei- chen (z.B. @, %, /). Seriennummer Zeigt die Seriennummer des Messgeräts.
Seite 241: 12.13 Firmware-Historie
Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 8F5B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.
Seite 242: Wartung
• Die für das Messgerät zulässige maximale Messstofftemperatur beachten →  266. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 243: Reparatur
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 244: Entsorgung
Reparatur Proline Promass F 500 PROFIBUS PA 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an...
Seite 245: Zubehör
Proline Promass F 500 PROFIBUS PA Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 246: Zum Messaufnehmer
Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten. Heizmäntel können nicht mit Messaufnehmern kombiniert werden, die eine Berst- scheibe enthalten.
Seite 247: Servicespezifisches Zubehör
15.2 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 248 Zubehör Proline Promass F 500 PROFIBUS PA Zubehör Beschreibung Cerabar S Das Druckmessgerät zur Messung von Absolut- und Relativdruck von Gasen, Dämpfen und Flüssigkeiten. Es kann für das Einlesen des Betriebsdruckwerts ver- wendet werden.  • Technische Information TI00383P • Betriebsanleitung BA00271P...
Seite 249: Technische Daten
Proline Promass F 500 PROFIBUS PA Technische Daten Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
Seite 250: Eingang
Technische Daten Proline Promass F 500 PROFIBUS PA 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ³⁄₈...
Seite 251 Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
Seite 252 Technische Daten Proline Promass F 500 PROFIBUS PA Spannungsabfall Typisch: 0,6 … 2 V bei 3,6 … 22 mA (passiv) Maximale Eingangsspan- ≤ 30 V (passiv) nung Leerlaufspannung ≤ 28,8 V (aktiv) Mögliche Eingangsgrößen • Druck • Temperatur • Dichte...
Seite 253: Ausgang

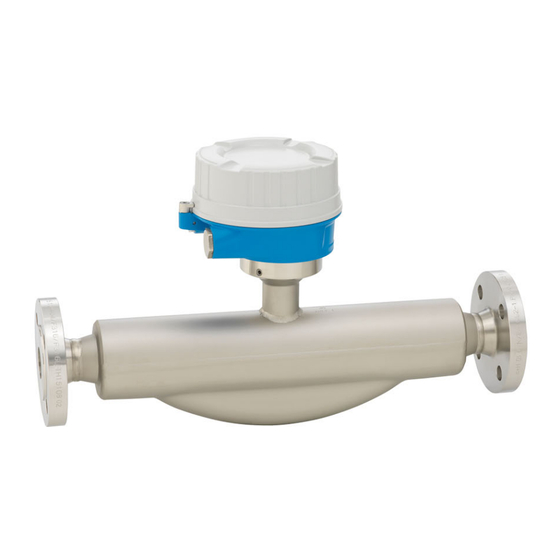

Proline Promass F 500 PROFIBUS PA Technische Daten 16.4 Ausgang Ausgangssignal PROFIBUS PA PROFIBUS PA Gemäß EN 50170 Volume 2, IEC 61158-2 (MBP), galvanisch getrennt Datenübertragung 31,25 kbit/s Stromaufnahme 10 mA Zulässige Speisespannung 9 … 32 V Busanschluss Mit integriertem Verpolungsschutz Stromausgang 4…20 mA...
Seite 254 Technische Daten Proline Promass F 500 PROFIBUS PA Maximale Eingangsspan- DC 30 V nung Bürde 0 … 700 Ω Auflösung 0,38 µA Dämpfung Einstellbar: 0 … 999 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte •...
Seite 255 Proline Promass F 500 PROFIBUS PA Technische Daten Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 256: Frei Konfigurierbarer Ein-/Ausgang
Technische Daten Proline Promass F 500 PROFIBUS PA Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte •...
Seite 257: Vor-Ort-Anzeige
Proline Promass F 500 PROFIBUS PA Technische Daten Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierter Wert (f 2 … 12 500 Hz) Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status •...
Seite 258: Energieversorgung
Technische Daten Proline Promass F 500 PROFIBUS PA Schleichmengenunterdrü- Die Schaltpunkte für die Schleichmengenunterdrückung sind frei wählbar. ckung Galvanische Trennung Die Ausgänge sind zueinander und gegen Erde (PE) galvanisch getrennt. Protokollspezifische Daten Hersteller-ID 0x11 Ident number 0x156D Profil Version 3.02 Gerätebeschreibungsdateien...
Seite 259 Proline Promass F 500 PROFIBUS PA Technische Daten Versorgungsspannung Bestellmerkmal Klemmenspannung Frequenzbereich "Energieversorgung" Option D DC 24 V ±20% – Option E AC 100 … 240 V –15…+10% 50/60 Hz DC 24 V ±20% – Option I AC 100 … 240 V –15…+10%...
Seite 260: Leistungsmerkmale
Technische Daten Proline Promass F 500 PROFIBUS PA 16.6 Leistungsmerkmale Referenzbedingungen • Fehlergrenzen in Anlehnung an ISO 11631 • Wasser mit +15 … +45 °C (+59 … +113 °F) bei 2 … 6 bar (29 … 87 psi) • Angaben laut Kalibrationsprotokoll •...
Seite 261 Proline Promass F 500 PROFIBUS PA Technische Daten Nullpunktstabilität [mm] [in] [kg/h] [lb/min] 0,540 0,019 1½ 2,25 0,083 3,50 0,129 0,330 14,0 0,514 32,0 1,17 88,0 3,23 Hochtemperaturausführung: Bestellmerkmal "Messrohr Material", Option TS, TT, TU Nullpunktstabilität [mm] [in] [kg/h] [lb/min] ½...
Seite 262 Technische Daten Proline Promass F 500 PROFIBUS PA US-Einheiten 1:10 1:20 1:50 1:100 1:500 [inch] [lb/min] [lb/min] [lb/min] [lb/min] [lb/min] [lb/min] ³⁄₈ 73,50 7,350 3,675 1,470 0,735 0,147 ½ 238,9 23,89 11,95 4,778 2,389 0,478 661,5 66,15 33,08 13,23 6,615 1,323 1½...
Seite 263: Einfluss Messstofftempera-Massefluss Und Volumenfluss Tur V.e. = Vom Endwert
Proline Promass F 500 PROFIBUS PA Technische Daten Temperatur ±0,25 °C ± 0,0025 · T °C (±0,45 °F ± 0,0015 · (T–32) °F) Reaktionszeit Die Reaktionszeit ist abhängig von der Parametrierung (Dämpfung). Einfluss Umgebungstempe- Stromausgang ratur Temperaturkoeffizient Max. 1 μA/°C...
Seite 264: Berechnung Der Maximalen Messabweichung In Abhängigkeit Von Der Durchflussrate
Technische Daten Proline Promass F 500 PROFIBUS PA Einfluss Messstoffdruck Nachfolgend ist der Effekt einer Druckdifferenz zwischen Kalibrierdruck und Prozessdruck auf die Messabweichung beim Massefluss dargestellt. v.M. = vom Messwert Der Effekt kann kompensiert werden durch: • Einlesen des aktuellen Druckmesswerts über den Stromeingang.
Seite 265: Montage
Proline Promass F 500 PROFIBUS PA Technische Daten Beispiel maximale Messabweichung E [%] 100 Q [%] A0028808 Maximale Messabweichung in % v.M. (Beispiel mit PremiumCal) Durchflussrate in % vom maximalen Endwert 16.7 Montage Montagebedingungen →  22 16.8 Umgebung Umgebungstemperaturbe- →...
Seite 266: Elektromagnetische Verträglichkeit (Emv)
Technische Daten Proline Promass F 500 PROFIBUS PA Messaufnehmer: Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option HA, SA, SB, SC • 2 … 8,4 Hz, 7,5 mm peak • 8,4 … 2 000 Hz, 2 g peak Messumformer • 2 … 8,4 Hz, 7,5 mm peak •...
Seite 267: Abhängigkeit Umgebungstemperatur Zu Messstofftemperatur
Proline Promass F 500 PROFIBUS PA Technische Daten Hochtemperaturausführung –50 … +350 °C (–58 … +662 °F) Für Nennweiten DN 15 (½"), 25 (1"), 50…250 (2…10") Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option TS, TT, TU Tieftemperaturausführung –196 … +150 °C (–320 … +302 °F) Bestellmerkmal "Messrohr Mat.,...
Seite 268 Technische Daten Proline Promass F 500 PROFIBUS PA Druck-Temperatur-Kurven Eine Übersicht zu den Druck-Temperatur-Kurven für die Prozessanschlüsse: Techni- sche Information Gehäuse Messaufnehmer Bei Standardausführungen mit dem Temperaturbereich –50 … +150 °C (–58 … +302 °F) ist das Gehäuse des Messaufnehmers mit trockenem Stickstoff gefüllt und schützt die innen- liegende Elektronik und Mechanik.
Seite 269 Proline Promass F 500 PROFIBUS PA Technische Daten zusammen mit dem Messgerät bestellt werden (Bestellmerkmal "Weitere Zulassung", Option LN "Berstdruck Sensorgehäuse, Typenprüfung"). Berstdruck Messaufnehmergehäuse [mm] [in] [bar] [psi] ³⁄₈ 5 800 ½ 5 070 4 060 1½ 3 770 2 610...
Seite 270: 16.10 Konstruktiver Aufbau
Technische Daten Proline Promass F 500 PROFIBUS PA 16.10 Konstruktiver Aufbau Bauform, Maße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" . Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen.
Seite 271: Gehäuse Messumformer
Proline Promass F 500 PROFIBUS PA Technische Daten Werkstoffe Gehäuse Messumformer Gehäuse Messumformer Proline 500 – digital Bestellmerkmal "Messumformergehäuse": • Option A "Alu beschichtet": Aluminium, AlSi10Mg, beschichtet • Option D "Polycarbonat": Polycarbonat Gehäuse Messumformer Proline 500 Bestellmerkmal "Messumformergehäuse": • Option A "Alu beschichtet": Aluminium, AlSi10Mg, beschichtet •...
Seite 272: Verbindungskabel Messaufnehmer - Messumformer Proline
Technische Daten Proline Promass F 500 PROFIBUS PA Kabeleinführungen und Adapter Werkstoff • Adapter für Kabeleinführung mit Innengewinde G ½" Rostfreier Stahl, 1.4404 (316L) • Adapter für Kabeleinführung mit Innengewinde NPT ½"  Nur für bestimmte Geräteausführungen verfügbar: • Bestellmerkmal "Messumformergehäuse": Option L "Guss, rostfrei"...
Seite 273 Proline Promass F 500 PROFIBUS PA Technische Daten Messrohre • DN 8…100 (3/8…4"): Rostfreier Stahl, 1.4539 (904L); Verteilerstück: Rostfreier Stahl, 1.4404 (316/316L) • DN 150 (6"), DN 250 (10"): Rostfreier Stahl, 1.4404 (316/316L); Verteilerstück: Rostfreier Stahl, 1.4404 (316/316L) • DN 8…250 (3/8… 10"): Alloy C22, 2.4602 (UNS N06022);...
Seite 274: 16.11 Anzeige Und Bedienoberfläche
Technische Daten Proline Promass F 500 PROFIBUS PA Prozessanschlüsse • Festflanschanschlüsse: • EN 1092-1 (DIN 2501) Flansch • EN 1092-1 (DIN 2512N) Flansch • Namur-Einbaulängen gemäß NE 132 • ASME B16.5 Flansch • JIS B2220 Flansch • DIN 11864-2 Form A Flansch, DIN 11866 Reihe A, Bundflansch •...
Seite 275: Fernbedienung
Proline Promass F 500 PROFIBUS PA Technische Daten A0028232  42 Bedienung mit Touch Control Proline 500 – digital Proline 500 Anzeigeelemente • 4-zeilige, beleuchtete, grafische Anzeige • Hintergrundbeleuchtung weiß, bei Gerätefehler rot • Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar •...
Seite 276: Webserver
Technische Daten Proline Promass F 500 PROFIBUS PA Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools Webbrowser Notebook, PC oder Tab- • Serviceschnittstelle Sonderdokumentation zum let mit Webbrowser CDI-RJ45 Gerät →  284 • WLAN-Schnittstelle DeviceCare SFE100 Notebook, PC oder Tab- •...
Seite 277: Zusatzinformationen Speicherkonzept
Proline Promass F 500 PROFIBUS PA Technische Daten HistoROM Das Messgerät verfügt über ein HistoROM Datenmanagement. Das HistoROM Datenma- Datenmanagement nagement umfasst sowohl die Speicherung als auch das Importieren und Exportieren wichtiger Geräte- und Prozessdaten. Dadurch können Betriebs- und Serviceeinsätze wesentlich sicherer und effizienter durchgeführt werden.
Seite 278: 16.12 Zertifikate Und Zulassungen
Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. RCM-Tick Kennzeichnung Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
Seite 279: Pharmatauglichkeit
(Interoperabilität) Druckgerätezulassung • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforde- rungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte ohne diese Kennzeichnung (ohne PED) sind nach guter Ingenieurspraxis ausge- legt und hergestellt.
Seite 280: Weitere Zertifizierungen
Proline Promass F 500 PROFIBUS PA Weitere Zertifizierungen Schiffsbauzulassung Aktuell gültige Zertifikate sind verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downlo- • Folgende Details angeben: Suchbereich: Zulassung & Zertifikate→ Schiffsbau CRN-Zulassung Für einige Gerätevarianten gibt es eine CRN-Zulassung. Für ein CRN-zugelassenes Gerät muss ein CRN-zugelassener Prozessanschluss mit einer CSA-Zulassung bestellt werden.
Seite 281: 16.13 Anwendungspakete
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 282: Technische Daten
Technische Daten Proline Promass F 500 PROFIBUS PA Heartbeat Technology Paket Beschreibung Heartbeat Verification Heartbeat Verification +Monitoring Erfüllt die Anforderung an die rückführbare Verifikation nach DIN ISO 9001:2008 Kapitel 7.6 a) "Lenkung von Überwachungs- und Messmitteln". • Funktionsprüfung im eingebauten Zustand ohne Prozessunterbrechung.
Seite 283: 16.15 Ergänzende Dokumentation
16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 284 Technische Daten Proline Promass F 500 PROFIBUS PA Sonderdokumentation Inhalt Dokumentationscode Angaben zur Druckgeräterichtlinie SD01614D Funkzulassungen für WLAN-Schnittstelle für Anzeigemodul A309/A310 SD01793D Webserver SD01668D Heartbeat Technology SD01705D Konzentrationsmessung SD01711D Petroleum SD02292D Einbauanleitung Inhalt Bemerkung Einbauanleitung für Ersatzteilsets und Zubehör • Übersicht aller verfügbaren Ersatzteilsets über W@M Device Viewer aufrufen →  243 •...
Seite 285: Stichwortverzeichnis
Proline Promass F 500 PROFIBUS PA Stichwortverzeichnis Stichwortverzeichnis 0 … 9 Bediensprache einstellen ..... 104 Bedientasten 3-A-Zulassung ......279 siehe Bedienelemente Bedienungsmöglichkeiten .
Seite 286 Stichwortverzeichnis Proline Promass F 500 PROFIBUS PA Symbole ....... . . 6 Elektrischer Anschluss Dokumentfunktion .
Seite 287 Proline Promass F 500 PROFIBUS PA Stichwortverzeichnis Gerätekomponenten ......14 Lesezugriff ....... . 77 Gerätekonfiguration verwalten .
Seite 288 Stichwortverzeichnis Proline Promass F 500 PROFIBUS PA Modul Impuls-/Frequenz-/Schaltausgang 1 … n (Unter- Analog Input ......96 menü) .
Seite 289 Proline Promass F 500 PROFIBUS PA Stichwortverzeichnis Technische Daten, Übersicht ....249 Temperaturbereich Schaltausgang ......255 Lagerungstemperatur .
Seite 290 Stichwortverzeichnis Proline Promass F 500 PROFIBUS PA Verbindungskabel anschließen Anschlussgehäuse Messaufnehmer Proline 500 . . 50 Anschlussgehäuse Messaufnehmer Proline 500 – digital ....... . . 43 Klemmenbelegung Proline 500 .
Seite 292 *71500973* 71500973 www.addresses.endress.com...
