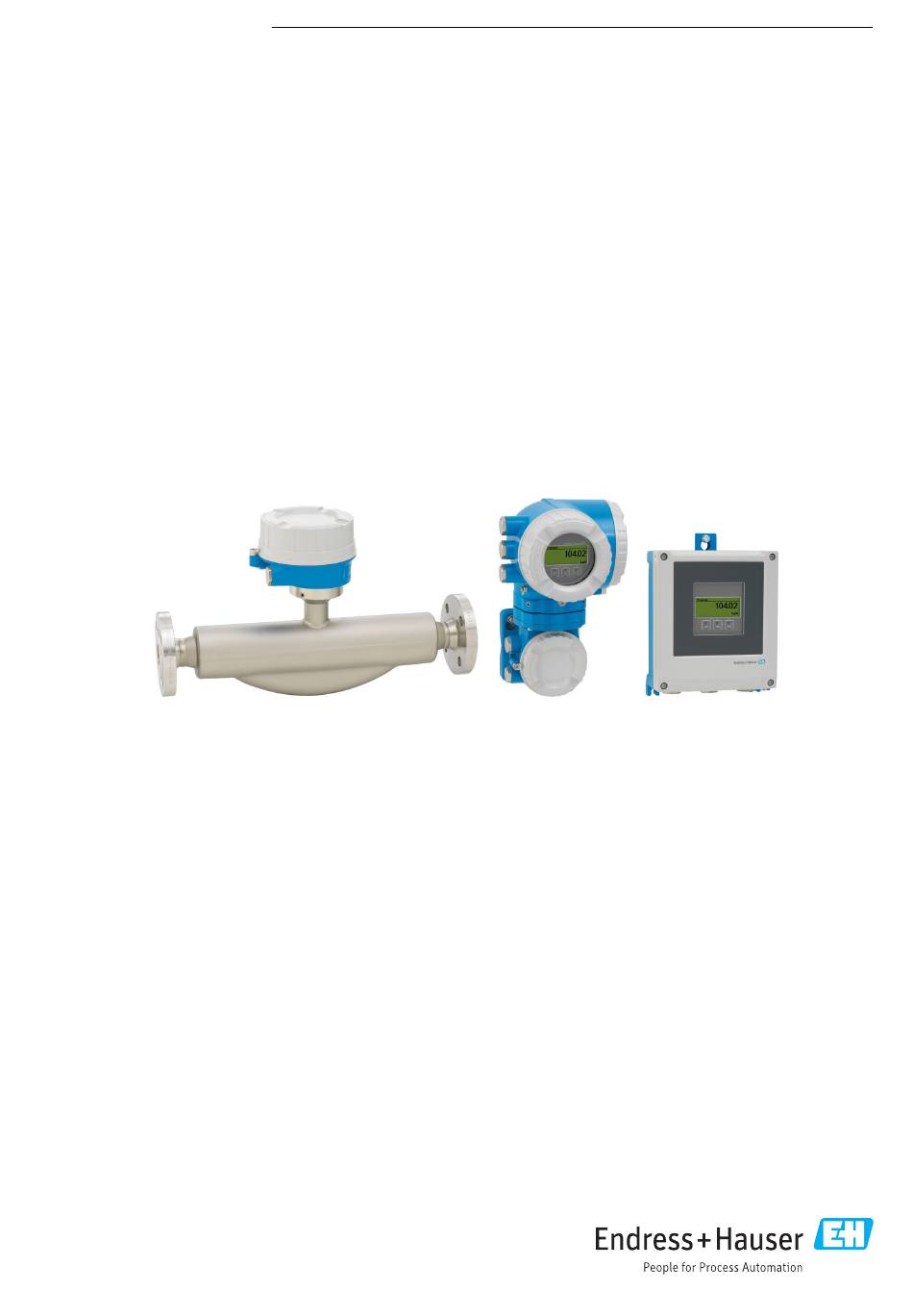

Seite 1 Products Solutions Services TI01222D/06/DE/01.16 71314354 Technische Information Proline Promass F 500 Coriolis-Durchflussmessgerät Innovativer Spezialist für anspruchsvolle Anwendungen, als Getrenntausfüh- rung mit bis zu 4 I/Os Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen Mess- • Höchste Prozesssicherheit – immun gegen schwankende stoffeigenschaften wie Viskosität und Dichte...
Seite 2: Inhaltsverzeichnis
Proline Promass F 500 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Lagerungstemperatur ......51 Klimaklasse .
Seite 3 Proline Promass F 500 Bestellinformationen ..... . 112 Anwendungspakete ..... . . 112 Diagnosefunktionalitäten .
Seite 4: Hinweise Zum Dokument
Proline Promass F 500 Hinweise zum Dokument Verwendete Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Schutzleiteranschluss Eine Klemme, die geerdet werden muss, bevor andere Anschlüsse hergestellt werden dürfen.
Seite 5: Arbeitsweise Und Systemaufbau
Proline Promass F 500 Symbole in Grafiken Symbol Bedeutung 1, 2, 3,... Positionsnummern … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern.
Seite 6: Dichtemessung
Proline Promass F 500 Dichtemessung Das Messrohr wird immer in seiner Resonanzfrequenz angeregt. Sobald sich die Masse und damit die Dichte des schwingenden Systems (Messrohr und Messstoff) ändert, regelt sich die Erregerfrequenz automatisch wieder nach. Die Resonanzfrequenz ist somit eine Funktion der Messstoffdichte. Auf- grund dieser Abhängigkeit lässt sich mit Hilfe des Mikroprozessors ein Dichtesignal gewinnen.
Seite 7: Messeinrichtung
Proline Promass F 500 Messeinrichtung Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Messumformer und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind über ein Verbin- dungskabel miteinander verbunden. Messumformer Zwei Geräteausführungen des Messumformers sind verfügbar. Proline 500 – digital Proline 500 Für den Einsatz in Anwendungen, bei denen keine besonderen Anforde-...
Seite 8: Messaufnehmer
Proline Promass F 500 Anschlussgehäuse Messaufnehmer Es sind verschiedene Geräteausführungen des Anschlussgehäuses verfügbar. Bestellmerkmal "Sensor Anschlussgehäuse", Option A, "Alu, beschichtet": Aluminium, AlSi10Mg, beschichtet  Diese Geräteausführung ist nur in Verbindung mit dem Messumfor- mer Proline 500 – digital verfügbar. Bestellmerkmal "Sensor Anschlussgehäuse", Option B, "Rostfrei": •...
Seite 9: Gerätearchitektur
Proline Promass F 500 Gerätearchitektur A0027512  1 Möglichkeiten für die Messgeräteinbindung in ein System Automatisierungssystem (z.B. SPS) Anschlusskabel (0/4…20 mA HART etc.) Feldbus Segmentkoppler Nicht explosionsgefährdeter Bereich Nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Explosionsgefährdeter Bereich und Zone 1/Div. 1...
Seite 10 Proline Promass F 500 Anwenderspezifischer Freigabecode Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann durch den veränderbaren, anwenderspezifischen Freigabecode geschützt werden. Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen).
Seite 11: Eingang
Proline Promass F 500 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereiche für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ³⁄₈ 0…2 000 0…73,50 ½...
Seite 12: Messdynamik
Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Verwendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
Seite 13 Proline Promass F 500 Stromeingang 0/4…20 mA Stromeingang 0/4…20 mA (aktiv/passiv) Strombereich • 4…20 mA (aktiv) • 0/4…20 mA (passiv) Auflösung 1 µA Spannungsabfall Typisch: 0,6…2 V bei 3,6…22 mA (passiv) Maximale Eingangsspan- ≤ 30 V (passiv) nung Leerlaufspannung ≤ 28,8 V (aktiv) Mögliche Eingangsgrößen...
Seite 14: Ausgang
Proline Promass F 500 Ausgang Aus- und Eingangsvarianten Abhängig von der für den Aus-/Eingang 1 gewählten Option stehen für die weiteren Aus- und Ein- gänge unterschiedliche Optionen zur Verfügung. Pro Aus-/Eingang 1…4 kann jeweils nur eine Option ausgewählt werden. Die Tabelle ist vertikal (↓) zu lesen.
Seite 15: Ausgangssignal
Proline Promass F 500 Ausgangssignal Stromausgang HART Stromausgang 4…20 mA HART Strombereich Wahlweise einstellbar: 4…20 mA (aktiv/passiv) Leerlaufspannung DC 28,8 V (aktiv) Maximale Eingangsspan- DC 30 V (passiv) nung Bürde 250…700 Ω Auflösung 0,38 µA Dämpfung Einstellbar: 0,07…999 s Zuordenbare Messgrößen •...
Seite 16 Proline Promass F 500 Maximale Eingangsspan- DC 30 V (passiv) nung Bürde 0…700 Ω Auflösung 0,38 µA Dämpfung Einstellbar: 0,07…999 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 17 Proline Promass F 500 Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl. Schaltausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv)
Seite 18: Frei Konfigurierbarer Ein-/Ausgang
Proline Promass F 500 Relaisausgang Funktion Schaltausgang Ausführung Relaisausgang, galvanisch getrennt Schaltverhalten Wahlweise einstellbar: • NO (normaly open), Werkeinstellung • NC (normaly closed) Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen •...
Seite 19 Proline Promass F 500 Modbus RS485 Fehlerverhalten Wählbar: • NaN-Wert anstelle des aktuellen Wertes • Letzter gültiger Wert Stromausgang 0/4…20 mA 4…20 mA Fehlerverhalten Wählbar: • 4…20 mA gemäß NAMUR-Empfehlung NE 43 • 4…20 mA gemäß US • Min. Wert: 3,59 mA •...
Seite 20: Ex-Anschlusswerte
Proline Promass F 500 Schnittstelle/Protokoll • Via digitale Kommunikation: – HART-Protokoll – FOUNDATION Fieldbus – PROFIBUS PA – Modbus RS485 • Via Serviceschnittstelle Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Weitere Informationen zur Fernbedienung →  99 Webserver Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen...
Seite 21: Schleichmengenunterdrückung
Proline Promass F 500 Bestellmerkmal Ausgangstyp Sicherheitstechnische Werte "Ausgang; Eingang 2"; Ausgang; Ein- Ausgang; Ein- Ausgang; Ein- "Ausgang; Eingang 3" gang 2 gang 3 gang 4 "Ausgang; Eingang 4" 24 (+) 25 (–) 22 (+) 23 (–) 20 (+) 21 (–) Option I Stromeingang 4…20 mA U...
Seite 22: Protokollspezifische Daten
Proline Promass F 500 Protokollspezifische Daten HART Hersteller-ID 0x11 Gerätetypkennung 0x3B HART-Protokoll Revision Gerätebeschreibungsdateien Informationen und Dateien unter: (DTM, DD) www.endress.com Bürde HART Min. 250 Ω Dynamische Variablen Auslesen der Dynamischen Variablen: HART Kommando 3 Die Messgrößen können den dynamischen Variablen frei zugeordnet werden.
Seite 23 Proline Promass F 500 Ausgangswerte Analog Input 1…8 (vom Messgerät zum Automa- • Massefluss tisierungssystem) • Volumenfluss • Normvolumenfluss • Trägermessstoff Massefluss • Zielmessstoff Massefluss • Dichte • Normdichte • Konzentration • Temperatur • Trägerrohrtemperatur • Elektroniktemperatur • Stromeingang ...
Seite 24 Proline Promass F 500 Konfiguration der Gerätead- • DIP-Schalter auf dem I/O-Elektronikmodul resse • Vor-Ort-Anzeige • Via Bedientools (z.B. FieldCare) Kompatibilität zum Bei einem Geräteaustausch unterstützt das Messgerät Promass 500 grund- Vorgängermodell sätzlich die Kompatibilität der zyklischen Daten zu den Vorgängermodellen.
Seite 25 Expert Information Parameter, die Informationen über den Zustand Keine Ausgabewerte Transducer Block des Geräts geben. (TRDEXPIN) Service Sensor Trans- Parameter, die nur durch den Endress+Hauser Keine Ausgabewerte ducer Block Service bedient werden können. (TRDSRVS) Service Information Parameter, die dem Endress+Hauser Service...
Seite 26: Funktionsblöcke
Proline Promass F 500 Block Inhalt Ausgabewerte Heartbeat Results 3 Informationen über die Ergebnisse der Verifika- Keine Ausgabewerte Transducer Block tion. (TRDHBTR3) Heartbeat Results 4 Informationen über die Ergebnisse der Verifika- Keine Ausgabewerte Transducer Block tion. (TRDHBTR4) Funktionsblöcke Block Anzahl Ausführungszeiten...
Seite 27 Proline Promass F 500 Block Anzahl Ausführungszeiten Prozessgrößen (Channel) Blöcke Multiple Digital 5 ms Channel_DO (122) Output Block • Wert 1: Reset Sum.-zähler 1 (MDO) • Wert 2: Reset Sum.-zähler 2 • Wert 3: Reset Sum.-zähler 3 • Wert 4: Messwertunterdrü- ckung •...
Seite 28: Energieversorgung
Proline Promass F 500 Energieversorgung Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge HART Versorgungs- Ein-/Ausgang Ein-/Ausgang Ein-/Ausgang Ein-/Ausgang spannung 1 (+) 2 (–) 26 (+) 27 (–) 24 (+) 25 (–) 22 (+) 23 (–) 20 (+) 21 (–) Die Klemmenbelegung ist von der jeweiligen Bestellvariante des Geräts abhängig →  14.
Seite 29: Pinbelegung Gerätestecker
Proline Promass F 500 Bestellmerkmal "Eingang; Ausgang 1", Option SA "FOUNDATION Fieldbus" Bestellmerkmal Kabeleinführung Kabeleinführung "Elektrischer Anschluss" M, 3, 4, 5 Stecker 7/8" – Pinbelegung Gerätestecker PROFIBUS PA Belegung Codierung Stecker/Buchse PROFIBUS PA + Stecker Erdung PROFIBUS PA – nicht belegt...
Seite 30: Elektrischer Anschluss
Proline Promass F 500 Elektrischer Anschluss Anschluss Verbindungskabel: Proline 500 – digital – 61 62 63 64 61 62 63 64 – A0028198 Kabeleinführung für Kabel am Messumformergehäuse Verbindungskabel ISEM-Kommunikation Kabeleinführung für Kabel oder Anschluss Gerätestecker am Anschlussgehäuse Messaufnehmer Erdung über Erdanschluss, bei Ausführung mit Gerätestecker ist die Erdung über den Gerätestecker sicherge- stellt Je nach Geräteausführung des Anschlussgehäuses Messaufnehmer erfolgt der Anschluss des Verbin-...
Seite 31: Anschluss Messumformer
Proline Promass F 500 Anschluss Verbindungskabel: Proline 500 Der Anschluss des Verbindungskabels erfolgt über Klemmen. S1 S1 S2 S2 GNDTM TM TT TT 9 10 11 12 41 42 11 12 41 42 S1 S1 S2 S2 GNDTM TM TT TT A0028197 Kabeleinführung für Verbindungskabel am Anschlussgehäuse Messumformer...
Seite 32: Anschlussbeispiele
Proline Promass F 500 Anschluss Messumformer: Proline 500 A0026781 Kabeleinführung für Versorgungsspannung Kabeleinführung für Signalübertragung Ein-/Ausgang Kabeleinführung für Signalübertragung Ein-/Ausgang; Optional: Anschluss externe WLAN-Antenne oder Servicestecker Anschlussbeispiele Stromausgang 4…20 mA HART 4...20 mA A0029055  2 Anschlussbeispiel für Stromausgang 4…20 mA HART (aktiv) Automatisierungssystem mit Stromeingang (z.B.
Seite 33 Proline Promass F 500 HART-Eingang 4...20 mA A0028763  4 Anschlussbeispiel für HART-Eingang mit gemeinsamem "Minus" (passiv) Automatisierungssystem mit HART-Ausgang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten Analoges Anzeigeinstrument: Maximale Bürde beachten...
Seite 34 Proline Promass F 500 FOUNDATION Fieldbus A0028768  6 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter...
Seite 35 Proline Promass F 500 Stromausgang 4-20 mA 4...20 mA A0028758  8 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer 4...20 mA A0028759  9 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B.
Seite 36 Proline Promass F 500 Schaltausgang A0028760  11 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  16 Doppelimpulsausgang A0029280  12 Anschlussbeispiel für Doppelimpulsausgang (aktiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS) Messumformer: Eingangswerte beachten →  17...
Seite 37: Potenzialausgleich
Proline Promass F 500 Relaisausgang A0028760  14 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  18 Stromeingang A0028915  15 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur)
Seite 38: Kabeleinführungen
Proline Promass F 500 Kabeleinführungen • Kabelverschraubung: M20 × 1,5 mit Kabel ⌀ 6…12 mm (0,24…0,47 in) • Gewinde für Kabeleinführung: – NPT ½" – G ½" – M20 • Gerätestecker für digitale Kommunikation: M12 Nur für bestimmte Geräteausführungen verfügbar →  28.
Seite 39 Proline Promass F 500 Stromausgang 0/4…20 mA Normales Installationskabel ausreichend. Impuls-/Frequenz-/Schaltausgang Normales Installationskabel ausreichend. Doppelimpulsausgang Normales Installationskabel ausreichend. Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Verbindungskabel Messaufnehmer - Messumformer: Proline 500 – digital...
Seite 40 Proline Promass F 500 Ex-Bereich, Ex-Zone 1, Class I, Division 1 Standardkabel Ein Standardkabel ist als Verbindungskabel verwendbar. Standardkabel 4, 6, 8 Adern (2, 3, 4 Paare); paarverseilt mit gemeinsamen Schirm Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥ 85 % Kapazität C Maximal 730 nF IIC, maximal 4,2 µF IIB...
Seite 41: Leistungsmerkmale
Proline Promass F 500 Flammwidrigkeit Nach DIN EN 60332-1-2 Ölbeständigkeit Nach DIN EN 60811-2-1 Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥ 85 % Dauerbetriebstemperatur Bei fester Verlegung: –50…+105 °C (–58…+221 °F); bewegt: –25…+105 °C (–13…+221 °F) Lieferbare Kabellänge Fix: 20 m (65 ft); Variabel: Bis maximal 50 m (165 ft)
Seite 42: Nullpunktstabilität
Proline Promass F 500 Dichte (Flüssigkeiten) Unter Standarddichte- Wide-Range- 2) 3) Referenzbedingungen kalibrierung Dichtespezifikation [g/cm³] [g/cm³] [g/cm³] ±0,0005 ±0,01 ±0,001 Gültig über den gesamten Temperatur- und Dichtebereich Gültiger Bereich für Sonderdichtekalibrierung: 0…2 g/cm³, +5…+80 °C (+41…+176 °F) Bestellmerkmal "Anwendungspaket", Option EF "Sonderdichte"...
Seite 43: Wiederholbarkeit
Proline Promass F 500 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 180 000 18 000 9 000 3 600 1 800 350 000 35 000 17 500 7 000 3 500 800 000 80 000...
Seite 44: Einfluss Umgebungstemperatur
Proline Promass F 500 Einfluss Umgebungstempe- Stromausgang ratur v.M. = vom Messwert Temperaturkoeffizient Typisch 1 μA/°C Impuls-/Frequenzausgang Temperaturkoeffizient Kein zusätzlicher Effekt. In Genauigkeit enthalten. Einfluss Messstofftempera- Massefluss und Volumenfluss Bei einer Temperaturdifferenz zwischen der Temperatur beim Nullpunktabgleich und der Prozess- temperatur, beträgt die Messabweichung der Messaufnehmer typisch ±0,0002 % vom Endwert/°C...
Seite 45: Berechnungsgrundlagen
Proline Promass F 500 [% v.M./bar] [% v.M./psi] [mm] [in] 1½ –0,003 –0,0002 –0,008 –0,0006 –0,009 –0,0006 –0,007 –0,0005 –0,009 –0,0006 –0,009 –0,0006 v.M. = vom Messwert, v.E. = vom Endwert Berechnungsgrundlagen BaseAccu = Grundgenauigkeit in % v.M., BaseRepeat = Grund-Wiederholbarkeit in % v.M.
Seite 46: Montageort
Proline Promass F 500 Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein- bauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung.
Seite 47: Einbaulage
Proline Promass F 500 Ø Blende, Rohrverengung [mm] [in] [mm] [in] 3,54 5,91 Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Einbaulage Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung). Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumfor-...
Seite 48: Montage Messumformerge-Messumformer Proline 500 - Digital Häuse
Proline Promass F 500 Montage Messumformerge- Messumformer Proline 500 – digital häuse Pfostenmontage ø 20…70 TX 25 ø ( 0.79…2.75) SW 10 A0029051  19 Maßeinheit mm (in) Wandmontage 17 (0.67) 14 (0.55) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0029054 ...
Seite 49: Spezielle Montagehinweise
Proline Promass F 500 Messumformer Proline 500 Pfostenmontage WARNUNG Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei": Messumformer aus Guss haben ein hohes Eigengewicht. Instabile Halterung bei Montage an einem nicht fest stehenden Pfosten. ‣ Den Messumformer nur an einen fest stehenden Pfosten mit einem stabilen Untergrund montie- ren.
Seite 50 Proline Promass F 500 Die vorhandenen Anschlussstutzen sind nicht für eine Spül- oder Drucküberwachungsfunktion vor- gesehen, sondern sind Einbauort der Berstscheibe. Um im Falle eines Berstscheibenbruchs austretendes Medium abzuführen, kann am Innengewinde der Berstscheibe eine Ablasseinrichtung eingeschraubt werden. DN 8 ( ")...150 (6") DN 250 (10")
Seite 51: Umgebung
Außerhalb des Temperaturbereichs kann die Ablesbarkeit der Vor-Ort- Anzeige beeinträchtigt sein. ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube können Sie bei Endress+Hauser bestellen: →  114 Lagerungstemperatur –50…+80 °C (–58…+176 °F) DIN EN 60068-2-38 (Prüfung Z/AD) Klimaklasse...
Seite 52: Vibrationsfestigkeit
Proline Promass F 500 Vibrationsfestigkeit • Schwingen sinusförmig in Anlehnung an IEC 60068-2-6 – 2…8,4 Hz, 3,5 mm peak – 8,4…2 000 Hz, 1 g peak • Schwingen Breitbandrauschen in Anlehnung an IEC 60068-2-64 – 10…200 Hz, 0,003 g – 200…2 000 Hz, 0,001 g –...
Seite 53: Messstoffdichte
Proline Promass F 500 Messaufnehmer Nicht isoliert Isoliert Promass F 500 – digital 60 °C 130 °C 55 °C 150 °C 60 °C 90 °C 45 °C 150 °C (140 °F) (266 °F) (131 °F) (302 °F) (140 °F) (194 °F) (113 °F)
Seite 54 Proline Promass F 500 Flansch in Anlehnung an ASME B16.5 [psi] [bar] 1400 Class 600 1300 1200 Class 300 Class 150 [°C] [°F] A0028779-DE  26 Mit Flanschwerkstoff 1.4404 (F316/F316L) [psi] [bar] Class 600 1400 1300 1200 Class 300 Class 150 [°C]...
Seite 55 Proline Promass F 500 Flansch JIS B2220 [psi] [bar] 1200 [°C] [°F] A0028781-DE  28 Mit Flanschwerkstoff 1.4404 (F316/F316L), Alloy C22 Flansch DIN 11864-2 Form A [psi] [bar] DN 8…40 ≥ DN 50 [°C] [°F] A0028782-DE  29 Mit Anschlusswerkstoff 1.4404 (316/316L)
Seite 56 Proline Promass F 500 Losflansch in Anlehnung an ASME B16.5 [psi] [bar] 1400 Class 600 1300 1200 Class 300 Class 150 [°C] [°F] A0028785-DE  31 Mit Flanschwerkstoff 1.4301 (F304); mediumsberührende Teile Alloy C22 Losflansch JIS B2220 [psi] [bar] [°C] [°F]...
Seite 57 Proline Promass F 500 Gewindestutzen DIN 11864-1 Form A [psi] [bar] DN 8…40 ≥ DN 50 [°C] [°F] A0028798-DE  34 Mit Anschlusswerkstoff 1.4404 (316/316L) Gewindestutzen ISO 2853 [psi] [bar] [°C] [°F] A0028799-DE  35 Mit Anschlusswerkstoff 1.4404 (316/316L) Gewindestutzen SMS 1145...
Seite 58: Nenndruck Schutzbehälter
Proline Promass F 500 [psi] [bar] 1400 1300 1200 [°C] [°F] A0028801-DE  37 Mit Anschlusswerkstoff 1.4404 (316/316L) Tri-Clamp Die Clamp-Anschlüsse sind bis zu einem maximalen Druck von 16 bar (232 psi) geeignet. Die Ein- satzgrenzen des verwendeten Clamp-Klemmbügels und der verwendeten Dichtung sind zu beachten, da sie über 16 bar (232 psi) liegen können.
Seite 59: Berstscheibe
Proline Promass F 500 Nenndruck Schutzbehälter Berstdruck Schutzbehälter (ausgelegt mit einem Sicher- heitsfaktor ≥ 4) [mm] [in] [bar] [psi] [bar] [psi] 1 160 Falls aufgrund der Prozesseigenschaften, z.B. bei korrosiven Messstoffen, die Gefahr eines Messrohrbruches besteht, empfehlen wir die Verwendung von Messaufnehmern, deren Schutz- behälter mit speziellen "Drucküberwachungsanschlüssen"...
Seite 60: Wärmeisolation
Proline Promass F 500 A0028777 Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer zum Mes- Wärmeisolation sumformer möglichst gering gehalten wird. Für die erforderliche Isolation sind verschiedenste Mate- rialien verwendbar. HINWEIS Gefahr der Überhitzung bei Isolation ‣...
Seite 61: Beheizung
Proline Promass F 500 Maximal empfohlene Isolationsdicke für den erweiterten Temperaturbereich oder Isolation Für den erweiterten Temperaturbereich Ausführung mit langem Halsrohr, Bestellmerkmal "Messrohr Material", Option SD, SE, SF, TH oder Halsverlängerung für Isolation Bestellmerkmal "Sensoroption", Option CG: 40(104) 60(140) [°C] [°F]...
Seite 62: Vibrationen
Beheizungsmöglichkeiten • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Für die Aufnehmer sind Heizmäntel bei Endress+Hauser als Zubehörteil bestellbar →  113. HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Umformergehäuses nicht höher ist als 80 °C (176 °F).
Seite 63: Konstruktiver Aufbau
Proline Promass F 500 Konstruktiver Aufbau Abmessungen in SI-Einhei- Gehäuse Messumformer Proline 500 – digital, Nicht-Ex, Zone 2 und Div. 2 A0020522 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option A "Digital, Sensor" [mm] [mm] [mm]...
Seite 64 Proline Promass F 500 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Analog, Transmitter" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei" und Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Analog, Transmitter"...
Seite 65 Proline Promass F 500 Bestellmerkmal "Sensor Anschlussgehäuse", Option B "Rostfrei, hygienisch" 2) 3) 2) 3) [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 133,5 5,35 133,5 8,30 133,5 12,0 133,5 184,5 289,5 17,6 133,5 194,5 335,5 26,0 133,5...
Seite 66 Proline Promass F 500 2) 3) 2) 3) [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 242,5 442,5 40,5 51,2 68,9 325,5 873,5 102,3 Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Bei Verwendung einer Halsrohrverlängerung für den erweiterten Temperaturbereich, Bestellmerkmal "Sensoroption", Option CG und Bestellmerkmal "Messrohr Material", Option SD, SE, SF, TH, LA: Werte +70...
Seite 67 Proline Promass F 500 Flanschanschlüsse Festflansch EN 1092-1, ASME B16.5, JIS B2220 A0015621 Längentoleranz Maß L in mm: • DN ≤ 100: +1,5 / –2,0 • DN ≥ 125: +3,5 Flansch in Anlehnung an EN 1092-1 (DIN 2501): PN16 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D1S Alloy C22: Bestellmerkmal "Prozessanschluss", Option D1C...
Seite 68 Proline Promass F 500 Flansch in Anlehnung an EN 1092-1 (DIN 2501): PN 40 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D2S Alloy C22: Bestellmerkmal "Prozessanschluss", Option D2C Flansch mit Nut in Anlehnung an EN 1092-1 Form D (DIN 2512N): PN 40 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D6S...
Seite 69 Proline Promass F 500 Flansch in Anlehnung an EN 1092-1 (DIN 2501): PN 63 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D3S Alloy C22: Bestellmerkmal "Prozessanschluss", Option D3C Flansch mit Nut in Anlehnung an EN 1092-1 Form D (DIN 2512N): PN 63 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D7S...
Seite 70 Proline Promass F 500 Flansch in Anlehnung an ASME B16.5: Class 150 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option AAS Alloy C22: Bestellmerkmal "Prozessanschluss", Option AAC [mm] [mm] [mm] [mm] [mm] [mm] [mm] 12 × ⌀25,4 30,2 254,5 1 836 Oberflächenrauhigkeit (Flansch): Ra 3,2…6,3 µm DN 8 standardmässig mit DN 15 Flanschen...
Seite 71 Proline Promass F 500 Flansch in Anlehnung an ASME B16.5: Class 300 mit Nennweitenreduktion 1.4404 (F316/F316L) Reduktion Bestellmerkmal [mm] auf DN "Prozessan- [mm] [mm] [mm] [mm] [mm] [mm] [mm] schluss", Option 269,9 12 × ⌀22,3 36,5 154,2 1 187 330,2 12 ×...
Seite 72 Proline Promass F 500 Flansch JIS B2220: 20K 1.4404 (F316/F316L ): Bestellmerkmal "Prozessanschluss", Option NES Alloy C22: Bestellmerkmal "Prozessanschluss", Option NEC [mm] [mm] [mm] [mm] [mm] [mm] [mm] 8 × ⌀19 8 × ⌀23 8 × ⌀23 1 128 12 × ⌀25 1 368 12 ×...
Seite 73 Proline Promass F 500 Festflansch DIN 11864-2 A0015627  39 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch DIN11864-2 Form A, zu Rohr nach DIN11866 Reihe A, Bundflansch 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option KCS...
Seite 74 Proline Promass F 500 Losflansch EN 1092-1, ASME B16.5, JIS B2220 A0022221 Längentoleranz Maß L in mm: +1,5 / –2,0 Losflansch in Anlehnung an EN 1092-1 Form D: PN 40 1.4301 (F304), mediumsberührende Teile Alloy C22 Bestellmerkmal "Prozessanschluss", Option DAC...
Seite 75 Proline Promass F 500 Losflansch in Anlehnung an ASME B16.5: Class 300 1.4301 (F304), mediumsberührende Teile Alloy C22 Bestellmerkmal "Prozessanschluss", Option AEC diff [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 66,7 4 × ⌀ 15,7 16,5 35,1 15,7 66,7 4 ×...
Seite 76 Proline Promass F 500 Klemmverbindungen Tri-Clamp A0015625 Längentoleranz Maß L in mm: +1,5 / –2,0 Tri-Clamp (½"), zu Rohr nach DIN 11866 Reihe C 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FDW Clamp [mm] [in] [mm] [mm] [mm] ½ 25,0 ½ 25,0 3A-Ausführung lieferbar: Bestellmerkmal "Weitere Zulassung", Option LP in Kombination mit...
Seite 77 Proline Promass F 500 Verschraubungen Gewindestutzen DIN 11851, DIN11864-1, SMS 1145 A0015628 Längentoleranz Maß L in mm: +1,5 / –2,0 Gewindestutzen DIN 11851, zu Rohr nach DIN11866 Reihe A 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FMW [mm] [in] [mm] [mm] Rd 34 × ¹⁄₈...
Seite 78 Proline Promass F 500 Gewindestutzen SMS 1145 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option SCS [mm] [in] [mm] [mm] Rd 40 × ¹⁄₆ 22,6 Rd 40 × ¹⁄₆ 22,6 Rd 40 × ¹⁄₆ 22,6 Rd 60 × ¹⁄₆ 35,6 Rd 70 × ¹⁄₆...
Seite 79 Proline Promass F 500 Gewindestutzen ISO 2853 A0015623 Längentoleranz Maß L in mm: +1,5 / –2,0 Gewindestutzen ISO 2853, zu Rohr nach ISO 2037 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option JSF [mm] [mm] [mm] [mm] 37,13 22,6 37,13 22,6 37,13 22,6...
Seite 80 Proline Promass F 500 A0015624 Längentoleranz Maß L in mm: +1,5 / –2,0 8-VCO-4 (½") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CVS [mm] [in] [mm] [mm] SW 1 10,2 12-VCO-4 (¾") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CWS [mm] [in] [mm] [mm] SW 1½...
Seite 81 Proline Promass F 500 Zubehör Spülanschlüsse/Druckbehälterüberwachung/Berstscheibe DN 8 ( ")...150 (6") DN 250 (10") ⁄ 45° 35 (1.38) ca. 75 (approx. 2.95) SW 1" A0028914  40 Anschlussstutzen für Spülanschlüsse/Druckbehälterüberwachung: Bestellmerkmal "Sensor Optionen", Option CH "Spülanschluss" Anschlussstutzen mit Berstscheibe: Bestellmerkmal "Sensoroption", Option CA "Berstscheibe"...
Seite 82 Proline Promass F 500 Externe WLAN-Antenne 93 (3.6) 68 (2.7) 161 (6.3) A0028923  41 Maßeinheit mm (in) Endress+Hauser...
Seite 83: Abmessungen In Us-Einheiten
Proline Promass F 500 Abmessungen in US-Einhei- Gehäuse Messumformer Proline 500 – digital, Nicht-Ex, Zone 2 und Div. 2 A0020522 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option A "Digital, Sensor" [in] [in] [in] [in] [in]...
Seite 84 Proline Promass F 500 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Analog, Transmitter" [in] [in] [in] [in] [in] [in] [in] [in] [in] 7,40 3,35 4,06 3,94 0,60 5,12 12,5 9,41 8,54 Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei" und Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Analog, Transmitter"...
Seite 85 Proline Promass F 500 Bestellmerkmal "Sensor Anschlussgehäuse", Option B "Rostfrei, hygienisch" 2) 3) 2) 3) [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 5,39 3,07 2,32 5,26 2,95 7,09 10,04 0,211 ½ 5,39 3,07 2,32 5,26 2,95...
Seite 86 Proline Promass F 500 2) 3) 2) 3) [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] 8,82 2,32 5,35 7,87 9,55 17,42 1,59 8,82 2,32 5,35 10,28 20,28 2,02 8,82 2,32 5,35 14,88 11,1 25,98 2,71 8,82 2,32...
Seite 87 Proline Promass F 500 Flanschanschlüsse Festflansch ASME B16.5 A0015621 Längentoleranz Maß L in inch: • DN ≤ 4": +0,06 / –0,08 • DN ≥ 5": +0,14 Flansch in Anlehnung an ASME B16.5: Class 150 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option AAS Alloy C22: Bestellmerkmal "Prozessanschluss", Option AAC...
Seite 88 Proline Promass F 500 Flansch in Anlehnung an ASME B16.5: Class 300 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option ABS Alloy C22: Bestellmerkmal "Prozessanschluss", Option ABC [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 3,74 2,63 4 × ⌀0,62 0,56 0,62 14,57 ½...
Seite 89 Proline Promass F 500 Losflansch ASME B16.5 A0022221 Längentoleranz Maß L in inch: +0,06 / –0,08 Losflansch in Anlehnung an ASME B16.5: Class 150 1.4301 (F304), mediumsberührende Teile Alloy C22 Bestellmerkmal "Prozessanschluss", Option ADC diff [in] [in] [in] [in] [in]...
Seite 90 Proline Promass F 500 Losflansch in Anlehnung an ASME B16.5, Class 600 1.4301 (F304), mediumsberührende Teile Alloy C22 Bestellmerkmal "Prozessanschluss", Option AFC diff [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 3,74 2,63 4 × ⌀ 0,62 0,67...
Seite 91 Proline Promass F 500 Klemmverbindungen Tri-Clamp A0015625 Längentoleranz Maß L in inch: +0,06 / –0,08 Tri-Clamp (½"), DIN 11866 Reihe C 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FDW Clamp [in] [in] [in] [in] [in] ³⁄₈ ½ 0,98 0,37 14,4 ½ ½...
Seite 92 Proline Promass F 500 Verschraubungen Gewindestutzen SMS 1145 A0015628 Längentoleranz Maß L in inch: +0,06 / –0,08 Gewindestutzen SMS 1145 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option SCS [in] [in] [in] [in] ³⁄₈ Rd 40 × ¹⁄₆ 0,904 14,68 ½ Rd 40 × ¹⁄₆...
Seite 93 Proline Promass F 500 A0015624 Längentoleranz Maß L in inch: +0,06 / –0,08 8-VCO-4 (½") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CVS [in] [in] [in] [in] ³⁄₈ SW 1 0,40 9,92 12-VCO-4 (¾") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CWS [in] [in]...
Seite 94: Gewicht
Proline Promass F 500 [in] [in] [in] [in] ³⁄₈ ½ NPT 2,44 8,50 ½ ½ NPT 2,44 8,66 ½ NPT 2,44 10,24 1½ ½ NPT 2,64 12,20 ½ NPT 3,11 17,78 ½ NPT 3,98 22,0 ½ NPT 4,72 27,0 ½ NPT...
Seite 95: Werkstoffe
Proline Promass F 500 Gewicht in US-Einheiten DN [in] Gewicht [lbs] ½ 1½ Werkstoffe Messumformergehäuse Messumformergehäuse Proline 500 – digital Bestellmerkmal "Messumformergehäuse": • Option A "Alu beschichtet": Aluminium, AlSi10Mg, beschichtet • Option D "Polycarbonat": Polycarbonat Messumformergehäuse Proline 500 Bestellmerkmal "Messumformergehäuse": •...
Seite 96 Proline Promass F 500 Kabeleinführungen/-verschraubungen A0028352  43 Mögliche Kabeleinführungen/-verschraubungen Kabeleinführung mit Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Verschraubung Gerätestecker Kabeleinführungen und Adapter Werkstoff Kabelverschraubung M20 × 1,5 Kunststoff •...
Seite 97 Proline Promass F 500 Verbindungskabel Messaufnehmer - Messumformer Proline 500 • Standardkabel: PVC-Kabel mit Kupferschirm • Verstärktes Kabel: PVC-Kabel mit Kupferschirm und zusätzlichem Stahldraht-Geflechtmantel Messaufnehmergehäuse • Säuren- und laugenbeständige Außenoberfläche • DN 08 ... DN 150: Rostfreier Stahl, 1.4301 (304) Optional: Bestellmerkmal "Sensoroption", Option CC: Rostfreier Stahl, 1.4404 (316L)
Seite 98: Prozessanschlüsse
Proline Promass F 500 Prozessanschlüsse • Festflanschanschlüsse: – EN 1092-1 (DIN 2501) Flansch – EN 1092-1 (DIN 2512N) Flansch – Namur-Einbaulängen gemäß NE 132 – ASME B16.5 Flansch – JIS B2220 Flansch – DIN 11864-2 Form A Flansch, DIN11866 Reihe A, Bundflansch •...
Seite 99: Vor-Ort-Bedienung
Proline Promass F 500 Vor-Ort-Bedienung Via Anzeigemodul Es stehen zwei Anzeigemodule zur Verfügung: • Bestellmerkmal "Anzeige; Bedienung", Option F "4-zeilige, beleuchtete, grafische Anzeige; Touch Control" • Bestellmerkmal "Anzeige; Bedienung", Option G "4-zeilige, beleuchtete, grafische Anzeige; Touch Control + WLAN" Informationen zur WLAN-Schnittstelle →  103 A0028232 ...
Seite 100 Proline Promass F 500 A0028747  45 Möglichkeiten der Fernbedienung via HART-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Field Communicator 475 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) mit COM DTM "CDI Com- munication TCP/IP"...
Seite 101 Proline Promass F 500 A0028837  47 Möglichkeiten der Fernbedienung via FOUNDATION Fieldbus Netzwerk Automatisierungssystem Computer mit FOUNDATION Fieldbus Netzwerkkarte Industrienetzwerk High Speed Ethernet FF-HSE Netzwerk Segmentkoppler FF-HSE/FF-H1 FOUNDATION Fieldbus FF-H1 Netzwerk Versorgung FF-H1 Netzwerk T-Verteiler Messgerät Via PROFIBUS PA Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS PA verfügbar.
Seite 102: Serviceschnittstelle
Proline Promass F 500 Via Modbus-RS485-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit Modbus-RS485-Ausgang verfüg- bar. A0029437  49 Möglichkeiten der Fernbedienung via Modbus-RS485-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.
Seite 103 Proline Promass F 500 Messumformer Proline 500 A0027563  51 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" oder...
Seite 104: Unterstützte Bedientools
Proline Promass F 500 Wireless LAN IEEE 802.11 b/g (2,4 GHz) WLAN Verschlüsselung WPA2 PSK/TKIP AES-128 Einstellbare Kanäle 1…11 Funktion Access point mit DHCP Reichweite mit integrier- Max. 10 m (32 ft) ter Antenne Reichweite mit externer Max. 50 m (164 ft) Antenne Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools...
Seite 105: Historom Datenmanagement
Proline Promass F 500 – Export der Parametereinstellungen (.csv-Datei, Dokumentation der Konfiguration der Messstelle erstellen) – Export des Verifikationsprotokolls Heartbeat (PDF-Datei, nur mit dem Anwendungspaket "Heart- beat Verification" verfügbar) – Flashen der Firmware-Version für z.B. Upgrade der Geräte-Firmware HistoROM Das Messgerät verfügt über ein HistoROM Datenmanagement. Das HistoROM Datenmanagement umfasst sowohl die Speicherung als auch das Importieren und Exportieren wichtiger Geräte- und...
Seite 106: Zertifikate Und Zulassungen
CE-Zeichen zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätserklärung aufge- führt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communica- tions and Media Authority (ACMA)".
Seite 107 Proline Promass F 500 Ex tb Messumformer Messaufnehmer Kategorie Zündschutzart Kategorie Zündschutzart II(1)D [Ex ia] IIIC II2D Ex ia tb IIIC T** °C Db Non-Ex / Ex ec Messumformer Messaufnehmer Kategorie Zündschutzart Kategorie Zündschutzart Non - Ex Non-Ex II3G Ex ec IIC T5…T1 Gc II3G Ex ec IIC T5…T4 Gc...
Seite 108 Proline Promass F 500 Ex db eb Messumformer Messaufnehmer Kategorie Zündschutzart Kategorie Zündschutzart II2G Ex db eb ia IIC T6…T4 Gb II1/2G Ex ia IIC T6…T1 Ga/Gb II2G Ex db eb ia IIB T6…T4 Gb II1/2G Ex ia IIB T6…T1 Ga/Gb II2G Ex db eb ia IIC T6…T4 Gb...
Seite 109: Lebensmitteltauglichkeit
Proline Promass F 500 Messumformer Messaufnehmer Class I, Zone 1 AEx/ Ex de ia IIC T6…T4 Gb Class I, Zone 1 AEx/ Ex ia IIC T6…T1 Gb Class I, Zone 1 AEx/ Ex de ia IIB T6…T4 Gb Class I, Zone 1 AEx/ Ex ia IIB T6…T1 Gb...
Seite 110: Zertifizierung Profibus
• Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte mit dieser Kennzeichnung (mit PED) sind geeignet für folgende Messstoffarten: –...
Seite 111: Externe Normen Und Richtlinien
Proline Promass F 500 Prüfung von Schweißverbindungen Option Prüfnorm Komponente ISO 23277-1 (PT) ASME ASME NORSOK Messrohr Prozessanschluss ISO 10675-1 ZG18 (RT, DR) B31.3 VIII Div.1 M-601 VT, PT VT, RT VT, PT VT, DR PT = Eindringprüfung , RT = Durchstrahlprüfung, VT = Sichtprüfung, DR = Digitale Röntgenprüfung Alle Optionen mit Abnahmeprüfzeugnis...
Seite 112: Bestellinformationen
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 113: Heartbeat Technology
• Ausgabe der Fluid-Konzentration mit Sondereinheiten (°Brix, °Baumé, °API, etc.) für Standardanwendungen. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.
Seite 114: Gerätespezifisches Zubehör
Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen. Bei Verwendung von Öl als Heizmedium ist mit Endress+Hauser Rück- sprache zu halten. Heizmäntel können nicht mit Messaufnehmern kombiniert werden, die eine Berst- scheibe enthalten.
Seite 115: Kommunikationsspezifisches Zubehör
Für Einzelheiten: Betriebsanleitung BA01202S Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durch- flussmessgeräts: z.B. Nennweite, Druckabfall, Durchflussgeschwindigkeit und Messgenauigkeiten.
Seite 116: Systemkomponenten
Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2- D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Kurzanleitung Teil 1 von 2 Messaufnehmer Messgerät...
Seite 117: Geräteabhängige Zusatzdokumentation
Proline Promass F 500 Betriebsanleitung Messgerät Dokumentation HART FOUNDATION Fieldbus PROFIBUS PA Modbus RS485 Promass F 500 BA01529D BA01562D BA01551D BA01540D Beschreibung Geräteparameter Messgerät Dokumentationscode Promass 500 GP01060D Promass 500 GP01096D Promass 500 GP01061D Promass 500 GP01062D Geräteabhängige Zusatzdo- Sicherheitshinweise...
Seite 118: Eingetragene Marken
Eingetragene Marke der SCHNEIDER AUTOMATION, INC. TRI-CLAMP ® Eingetragene Marke der Firma Ladish & Co., Inc., Kenosha, USA Applicator ® , FieldCare ® , DeviceCare ® , Field Xpert , HistoROM ® , Heartbeat Technology Eingetragene oder angemeldete Marken der Unternehmen der Endress+Hauser Gruppe www.addresses.endress.com...
