1-2
Systemvorstellung
1.2
Hardware Komponenten
Gepufferte Daten
Steuerung PPC-P01.1
Die PPC-P01.1 ist die eigentliche CNC-Baugruppe. Zum Betrieb der
PPC-P01.1 sind weitere Hardwarekomponenten und die entsprechende
MTC200 Steuerungsfirmware erforderlich.

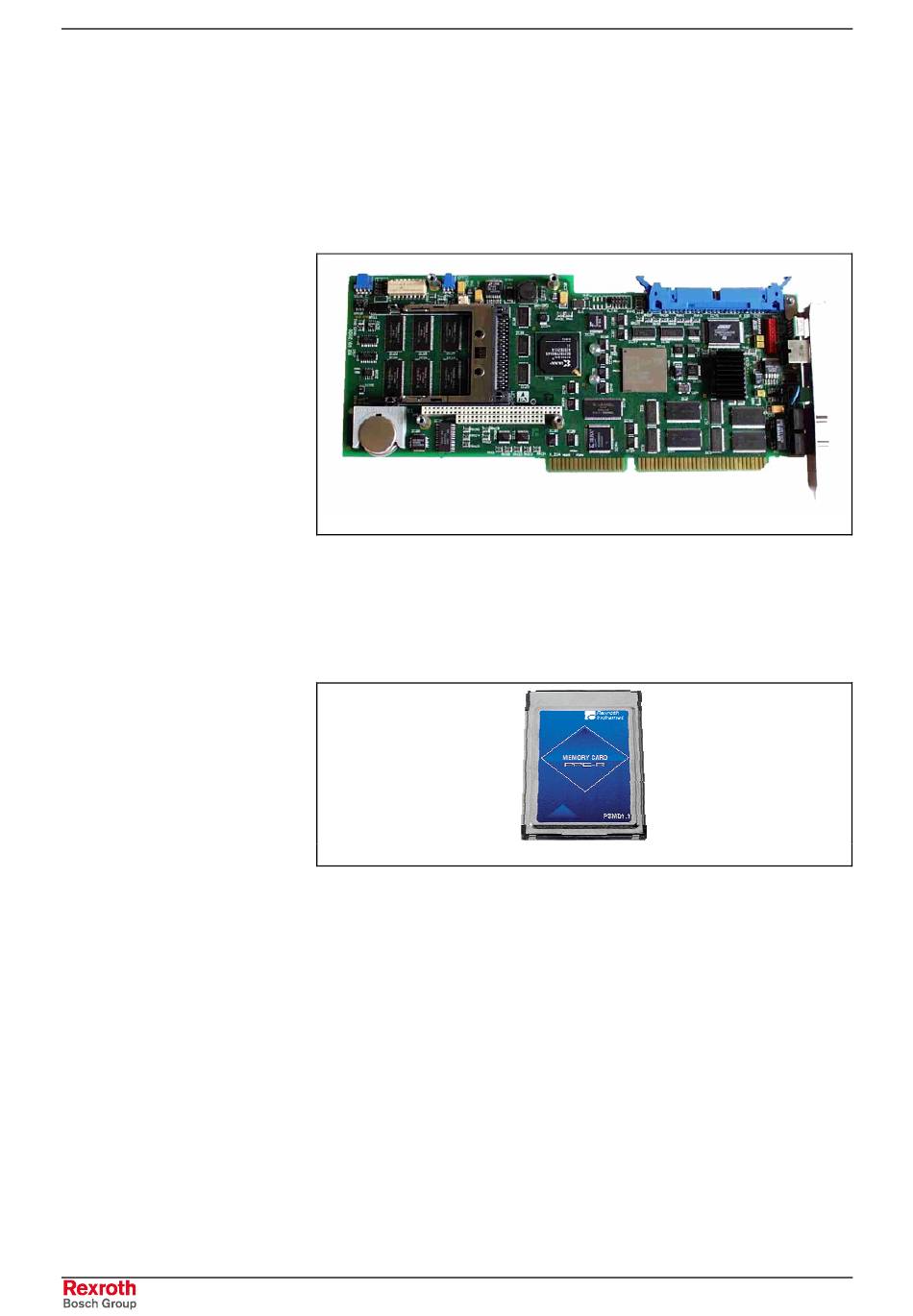

Abb. 1-2: Steuerung PPC-P01.1
Firmware Modul PSM01.1
Das PC-Card-kompatible PSM Firmware Modul (4 MB FLASH Speicher)
beinhaltet die MTC200 Steuerungsfirmware.
Abb. 1-3: Firmware Modul PSM01.1
Lithium Batterie
Die Lithium Batterie B1 (Typ: Renata CR2477N) dient zur Pufferung des
SRAM und der Echtzeituhr.
Im SRAM werden anwendungsspezifische NC-Daten remanent ge-
speichert:
• Maschinenparameter
• Maschinendaten
• Werkzeugdaten
• NC-Programmpakete
• NC-Zyklenpakete
• Nullpunktverschiebungen
• NC-Variablen, Events, D-Korrekturen
PPC-P01.1
PPC-P01.1 Draufsicht.jpg
Firmwaremodul PSM01.1.gif
DOK-MTC200-PPC-P01.1**-PR02-DE-P
