MTX 15VRS Inbetriebnahme
Vorgehensweise zur Inbetriebnahme

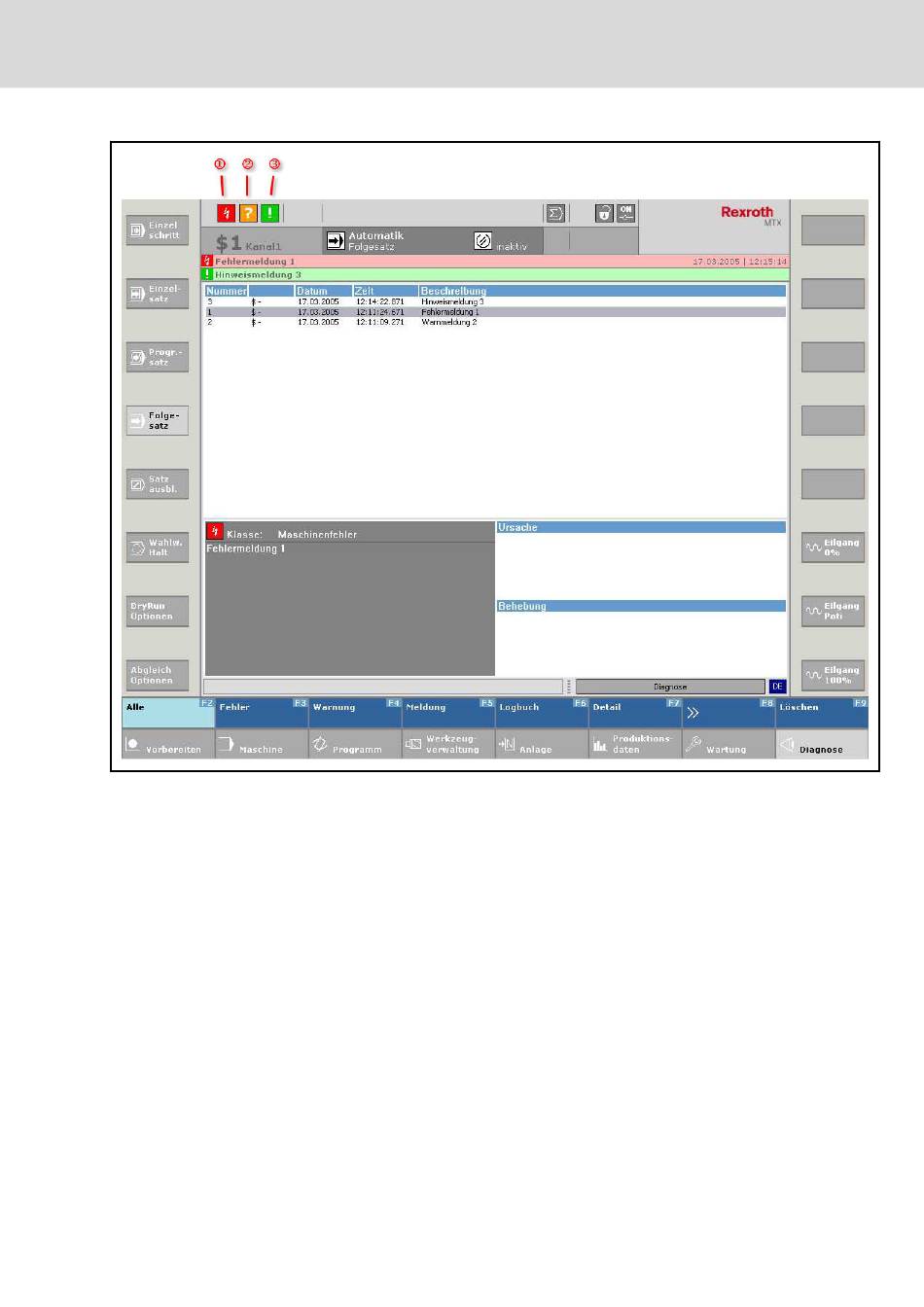

1 Bitmap für Fehlermeldung
2 Bitmap für Warnmeldung
3 Bitmap für Hinweismeldung
Abb. 7-19: Anzeige der MZA-Meldungen im Bedienbereich Diagnose
Durch Auswahl einer Meldung mit den Cursortasten und nachfolgend <F7>
Detail, werden weitere Details zur ausgewählten Meldung angezeigt.
Weitere Informationen zum Diagnosebildschirm der IndraWorks-HMI finden
sich in der IndraWorks-HMI-Dokumentation.
Folgende Schritte sind zur Inbetriebnahme des MZA-Meldungssystems not‐
wendig:
● Parametrierung der NC
● Erstellung der MZA-Textdatei(en)
● Konfiguration der SPS Schnittstelle
● Programmierung der SPS-Schnittstelle
