Betriebsanleitung/Systembeschreibung E-System

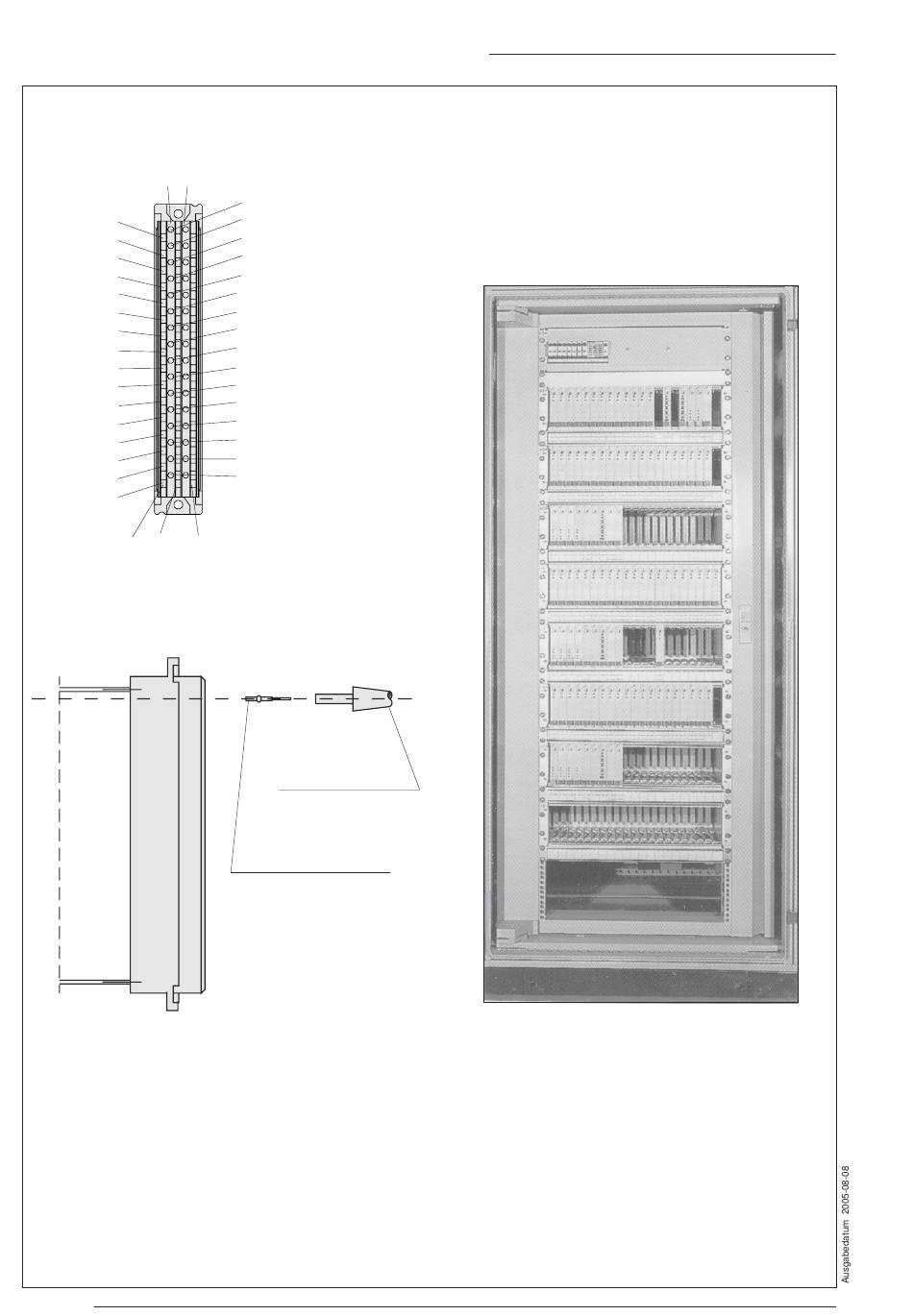

Vorderansicht einer Federleiste
a
c
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32
z
b
d
Seitenansicht einer Federleiste
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
6
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-22 22 · Telefax (06 21) 7 76-10 00 · Internet http://www.pepperl-fuchs.com
1
3
5
7
9
11
13
15
17
19
21
23
25
27
29
31
Federleiste nach DIN 41612
Bauform F
Setzwerkzeug Typ
2151/Panduit
2151/Vero
5159.009.96/Souriau
Kodierstift Typ
TP 11032/Panduit
TP 11032/Vero
5159.009.17.22/Souriau
Schaltschrankaufbau
Im Schaltschrank werden die einzelnen Baugruppenträ-
ger übereinander in einem Drehrahmen angeordnet. Auf
der Rückwand des Schaltschrankes können Rangier- und
Klemmenleisten angebracht werden, welche die System-
und Feldkabel aufnehmen.
