Betriebsanleitung/Systembeschreibung E-System
Das Trennkammersystem Ex-TKS
Beachten Sie bitte bei der Verwendung von elektroni-
schen Geräten und Trennschaltgeräten die speziellen
„mechanischen" Schutzmaßnahmen gemäß VDE 0170/
171 oder EN 50014 und EN 50020 zur Trennung der
Geräte untereinander. Das bedeutet, dass Abstände von
> 50 mm (Gewindemaß) eingehalten oder ausreichend
große Trennwände zwischen den eigensicheren und nicht
eigensicheren Anschlüssen platziert werden müssen.
Beide Maßnahmen sind teuer und erfordern viel Platz.
Diese Probleme werden durch das Trennkammersystem
Ex-TKS kostengünstig, effizient und gemäß den Zulassun-
gen gelöst. Alle oder einzelne Steckplätze in handelsübli-
chen modularen 19"-Baugruppenträgern nach DIN 41494
können mit diesen Trennkammersystemen ausgestattet
werden, so dass sie die entsprechenden Bestimmungen
einhalten. Ein so bestückter Steckplatz muss nach PTB Nr.
Ex 82/202U zugelassen sein.
Eine Gesamtzulassung der Karte und des verdrahteten
Steckplatzes muss zusammen mit der Zulassung der
Trennschaltgeräte EG... und ED ... erfolgen.
Das Trennkammersystem besteht aus folgenden
Teilen:
Ex/TKS-1
Ex-Ausrüstungsset für einen Steckplatz im
Baugruppenträger BGT 21/E...
Bestehend aus: Trennkammer mit Deckel,
Arretierungsschiene, Schrauben und Kodier-
stifte
Ex/TKS-21 Ex-Ausrüstungsset für 21 Steck-
plätze im Baugruppenträger BGT 21/E...
Ex-TP
Trennplatine und Führungsschienenpaar
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
4
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-22 22 · Telefax (06 21) 7 76-10 00 · Internet http://www.pepperl-fuchs.com

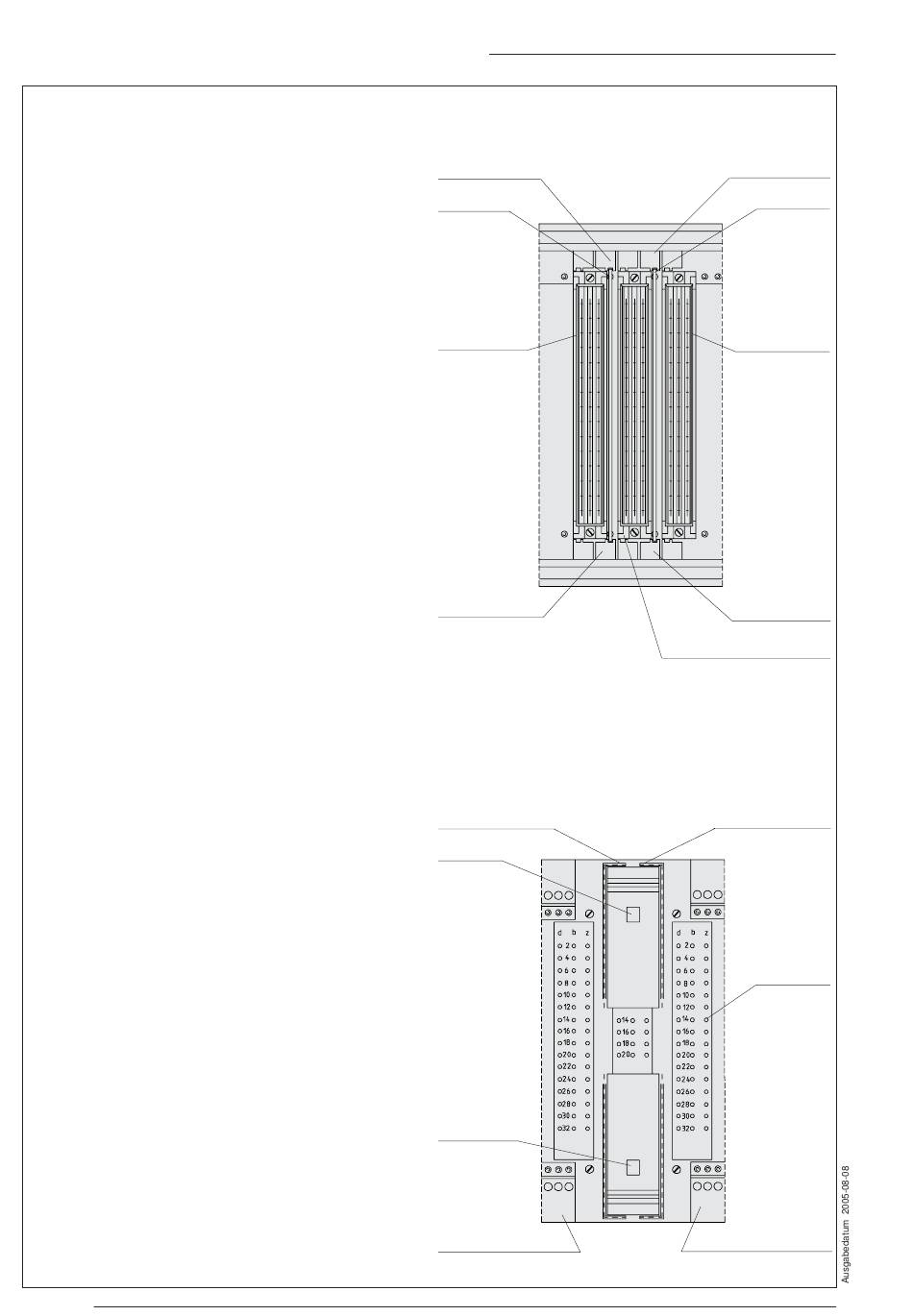

Vorderansicht eines Steckplatzes für
Trennschaltverstärker EG-... und ED...
Führungsschiene
Trennplatine
Federleiste ohne
eigensichere
Stromkreise
Führungsschiene
Rückansicht eines Steckplatzes für
Trennschaltverstärker EG-... und ED...
Arretierungsschiene
wahlweise
wahlweise
19"-Baugruppenträger
Führungsschiene
Trennplatine
Federleiste ohne
eigensichere
Stromkreise
Führungsschiene
Federleiste mit
eigensicheren Stromkreisen
Arretierungsschiene
Anschlusspin
19"-Baugruppenträger
