Check that each terminal is correctly
locked in place by gently pulling the
cable (pull back-test).

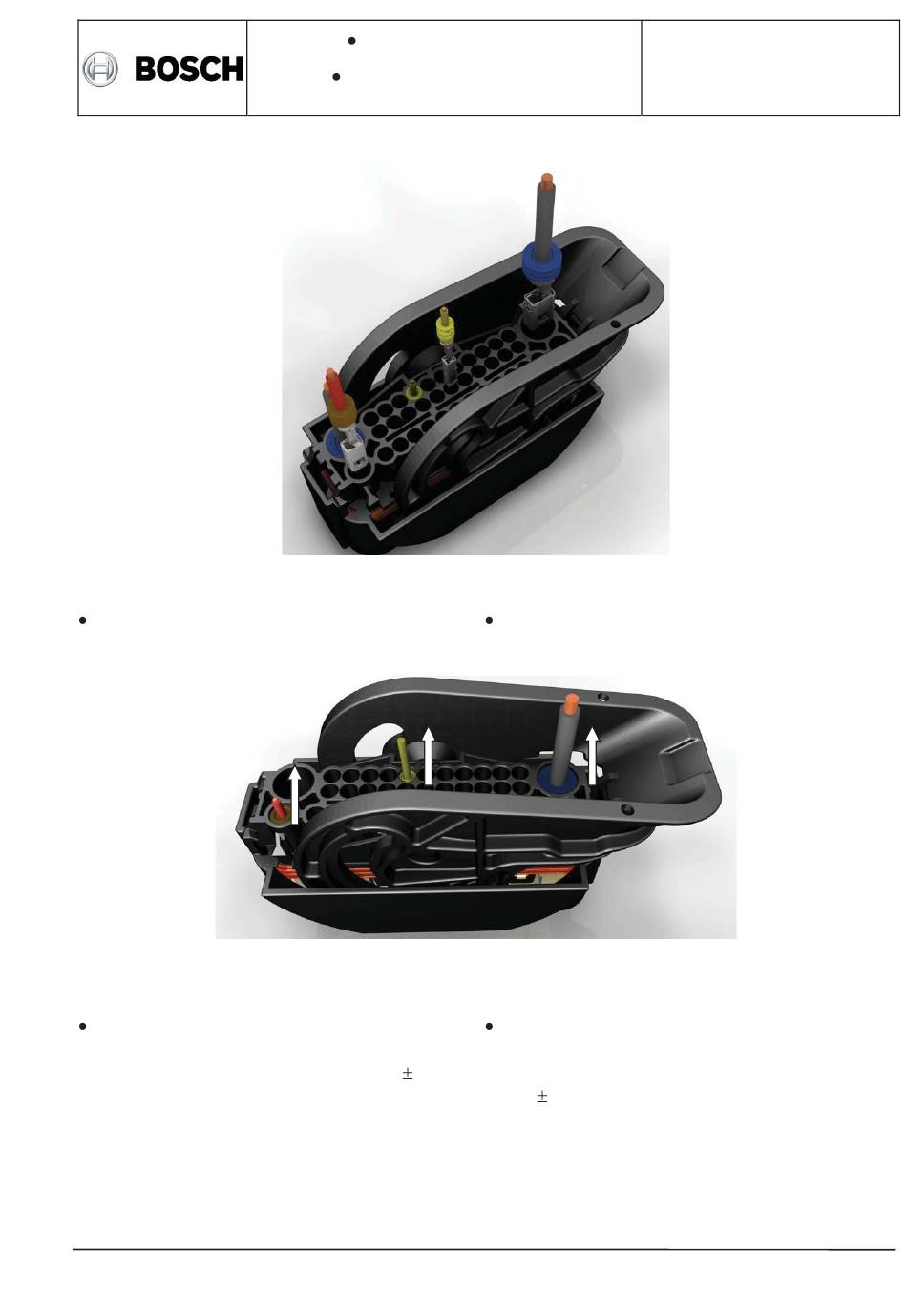

Fig. 15: 38-way connector, checking the primary locking mechanism
Abb. 15: Kabelbaumstecker 38-polig, Kontrolle der Primärverrastung
Not used BTC 1.5, 2.8 and 4.8 cavities
must be sealed with dummy plugs.
These plugs must be seated 2
deep in the contact cavities.
© Robert Bosch GmbH 2017. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
© Robert Bosch GmbH 2017. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.
Montagevorschrift
Assembly Instruction
Fig. 14: 38-way connector, equipping with terminals
Abb. 14: Kabelbaumstecker 38-polig, Kontaktbestückung
1mm
Jeder
Kontakt
ist
Zurückziehen am Kabel auf korrekte
Verrastung zu prüfen.
Nicht belegte BTC 1,5-, 2,8- und 4,8-
Kammern sind mit Blindstopfen zu
verschließen. Die Blindstopfen müssen
2
1mm tief in den Kontaktkammern
versenkt sein.
1 928 A01 51M-000
11
30
Seite / Page:
von / of
05
Ausgabe / Version:
Vertraulich / Confidential
durch
leichtes
