Align the contours of the terminal with
the cut outs in the cavity. Bear in mind
that the terminal may also be fitted
turned 180°.

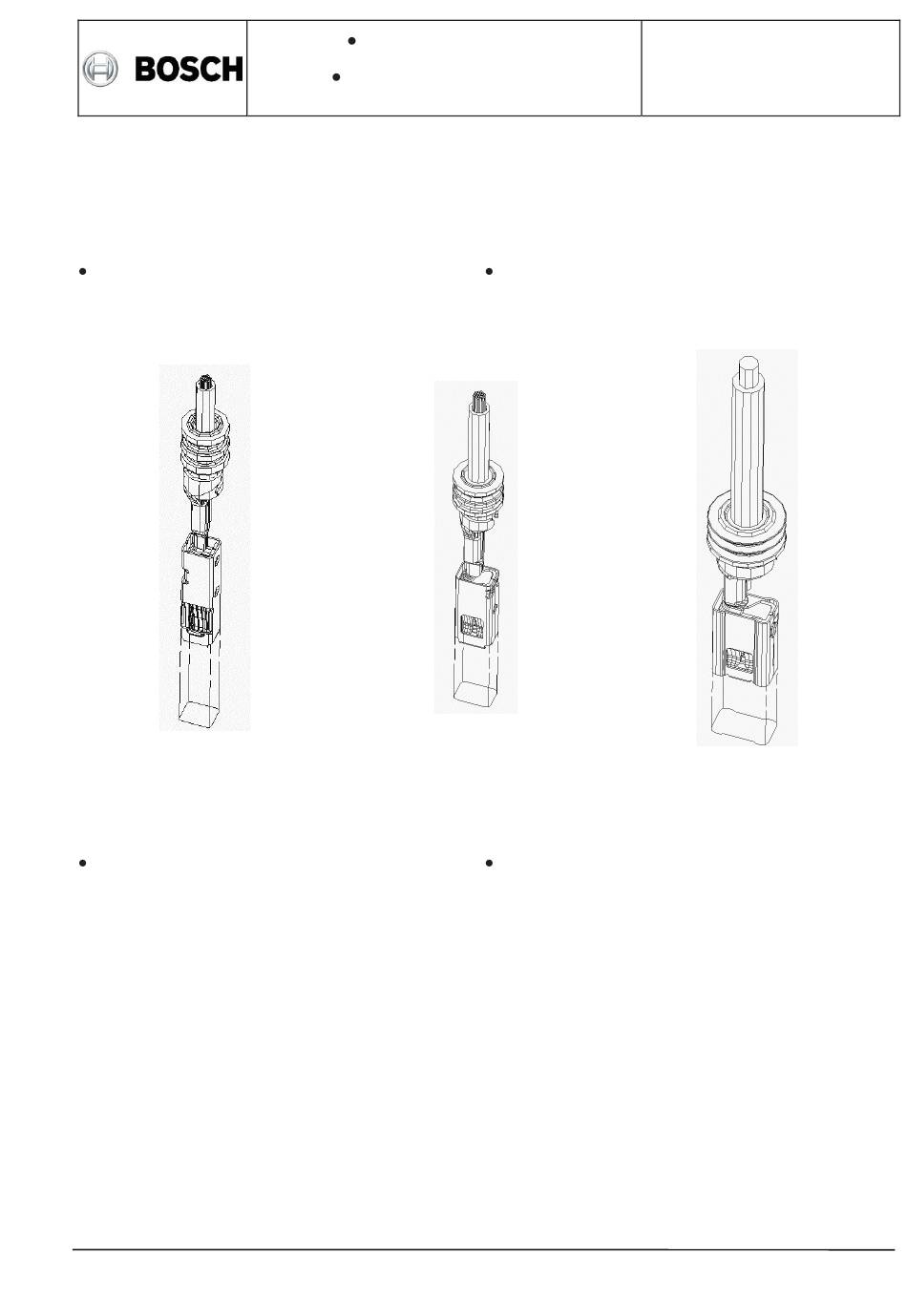

Fig. 11: BTC 1.5 terminal correctly
aligned
Abb. 11: ausgerichteter Kontakt
BTC 1,5
Push the terminal into the cavity until it
snaps into place. The crimp should no
longer be visible.
© Robert Bosch GmbH 2017. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
© Robert Bosch GmbH 2017. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.
Montagevorschrift
Assembly Instruction
Konturen
Aussparungen
ausrichten, wobei der Kontakt jeweils
auch um 180° gedreht bestückbar ist.
Fig. 12: BTC 2.8 terminal correctly
aligned
Abb. 12: ausgerichteter Kontakt
BTC 2,8
Kontakt in den Stecker einschieben, bis
er einrastet. Der Crimp darf nicht mehr
sichtbar sein.
1 928 A01 51M-000
10
Seite / Page:
Ausgabe / Version:
Vertraulich / Confidential
am
Kontakt
zu
im
Steckergehäuse
Fig. 13: BTC 4.8 terminal correctly
aligned
Abb. 13: ausgerichteter Kontakt
BTC 4,8
30
von / of
05
