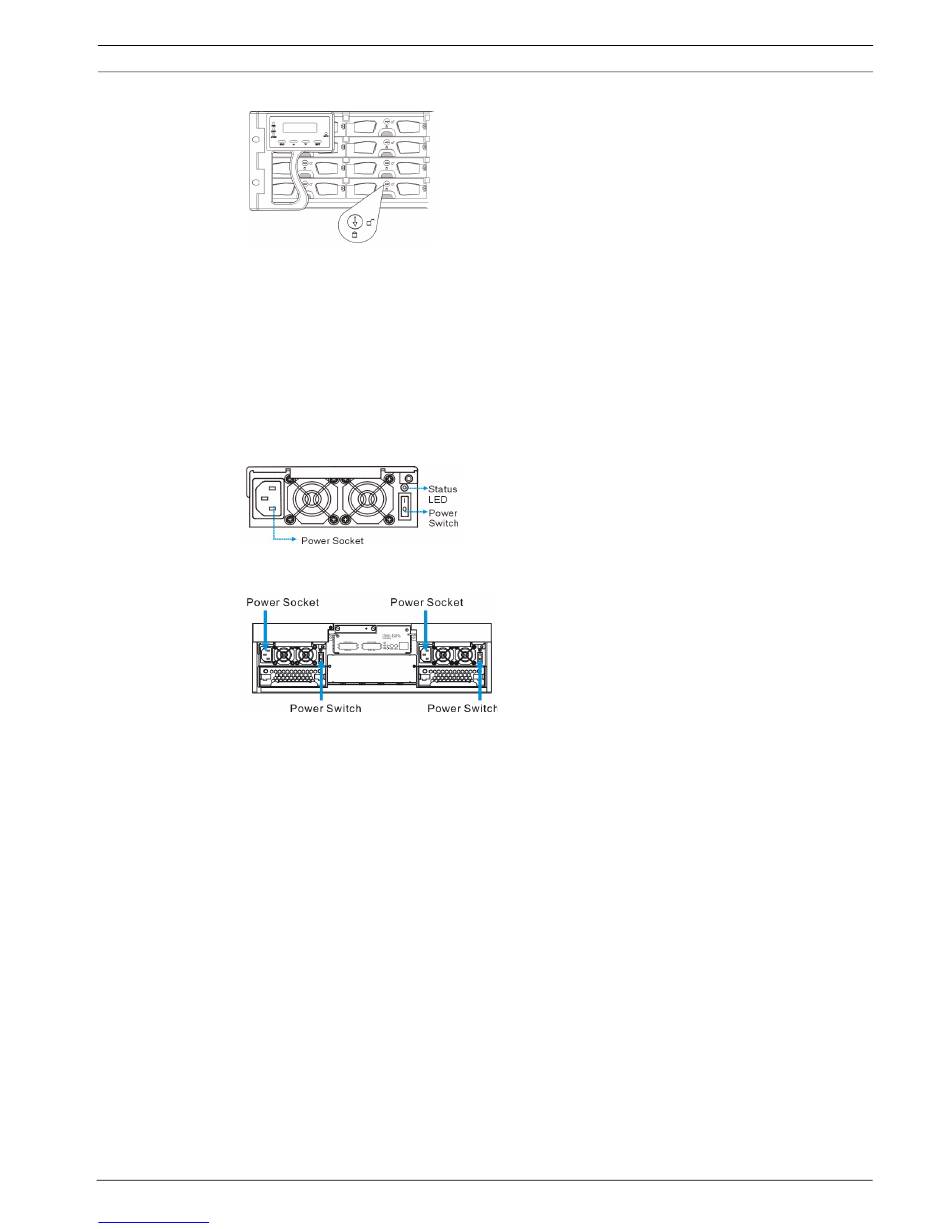

Рисунок 6.3 Поворачивание замка дискового лотка
Подключение кабелей подсистемы
Кабели питания
1. Подсоедините входящие в комплект кабели питания к гнездам питания в задней
части системы (см. Рисунок 7.1 и Рисунок 7.2). Для DVA-08E требуется один (1) кабель
питания, а для DVA-08K и DVA-16 K требуются два (2) кабеля питания.
DVA-08E
Рисунок 7.1 Модуль контроллера DVA-08E
DVA-08K / DVA-16K
Рисунок 7.2 Модуль контроллера DVA-08K / DVA-16K
2. Перед включением питания удостоверьтесь, что источник питания соответствует
требуемому диапазону напряжения (100-240 В переменного тока) Модули источника
питания поддерживают автоматический выбор диапазона.
3. Подключите вторые концы кабелей питания к источнику питания.
Хост-каналы
1. DVA-08E выпускается с одним (1), а DVA-08K и DVA-16K с двумя (2) двухстековыми
хост-соединителями VHDCI на лицевой панели модуля контроллера. Один (порт "In")
может быть подключен к внешнему главному компьютеру или цифровому
видеорегистратору. Другой (порт "Out") может быть использован для
последовательного подключения другой подсистемы (см. Рисунок 7.3, Рисунок 7.4 и
Рисунок 7.5). DVA-08E не поддерживает последовательное подключение.
Следует использовать соответствующий кабель для подключения к главному
компьютеру или цифровому видеорегистратору (см. Раздел 12 Подключение
цифрового видеорегистратора).
