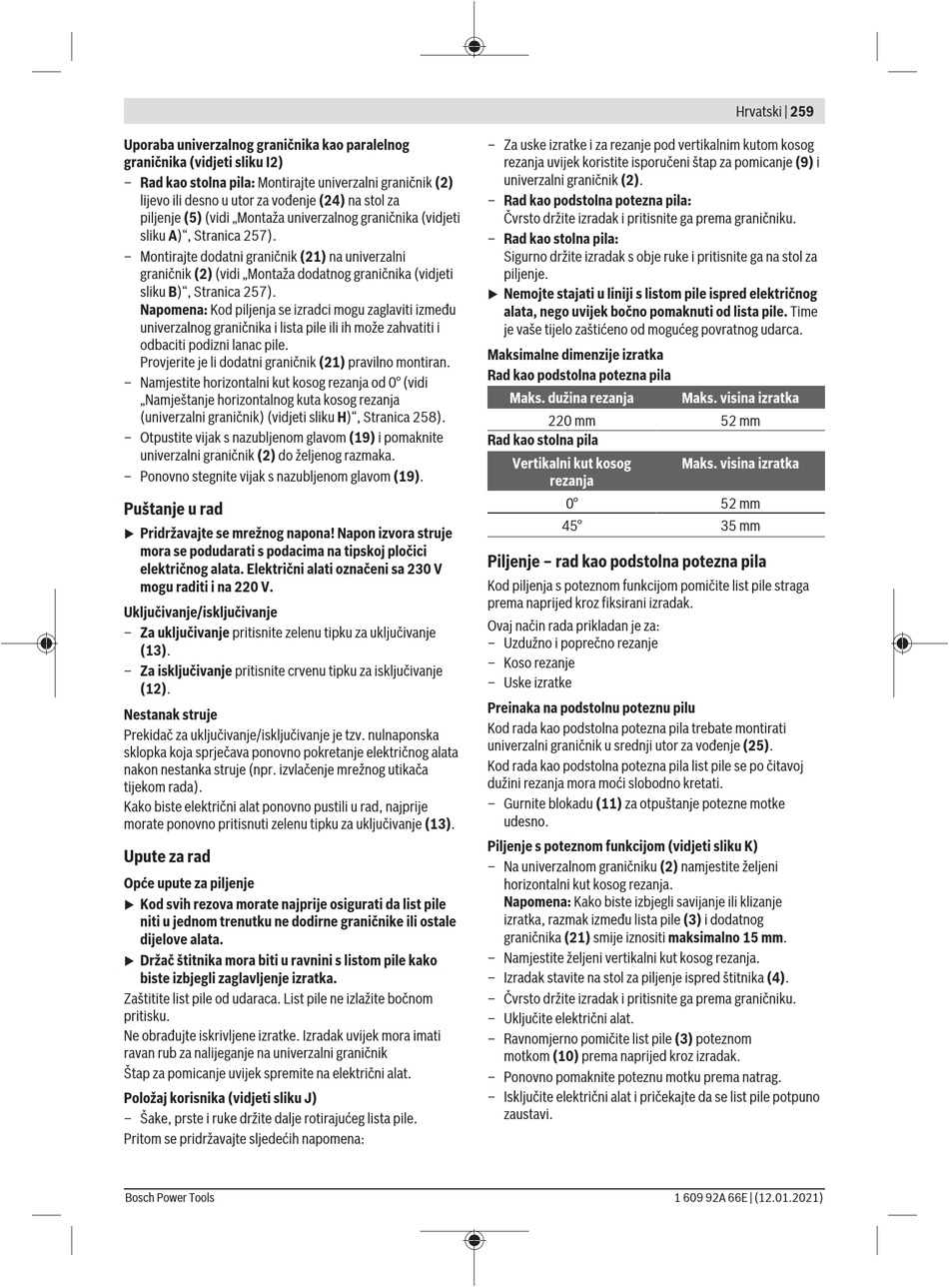

Uporaba univerzalnog graničnika kao paralelnog
graničnika (vidjeti sliku I2)
– Rad kao stolna pila: Montirajte univerzalni graničnik (2)
lijevo ili desno u utor za vođenje (24) na stol za
piljenje (5) (vidi „Montaža univerzalnog graničnika (vidjeti
sliku A)", Stranica 257).
– Montirajte dodatni graničnik (21) na univerzalni
graničnik (2) (vidi „Montaža dodatnog graničnika (vidjeti
sliku B)", Stranica 257).
Napomena: Kod piljenja se izradci mogu zaglaviti između
univerzalnog graničnika i lista pile ili ih može zahvatiti i
odbaciti podizni lanac pile.
Provjerite je li dodatni graničnik (21) pravilno montiran.
– Namjestite horizontalni kut kosog rezanja od 0° (vidi
„Namještanje horizontalnog kuta kosog rezanja
(univerzalni graničnik) (vidjeti sliku H)", Stranica 258).
– Otpustite vijak s nazubljenom glavom (19) i pomaknite
univerzalni graničnik (2) do željenog razmaka.
– Ponovno stegnite vijak s nazubljenom glavom (19).
Puštanje u rad
Pridržavajte se mrežnog napona! Napon izvora struje
u
mora se podudarati s podacima na tipskoj pločici
električnog alata. Električni alati označeni sa 230 V
mogu raditi i na 220 V.
Uključivanje/isključivanje
– Za uključivanje pritisnite zelenu tipku za uključivanje
(13).
– Za isključivanje pritisnite crvenu tipku za isključivanje
(12).
Nestanak struje
Prekidač za uključivanje/isključivanje je tzv. nulnaponska
sklopka koja sprječava ponovno pokretanje električnog alata
nakon nestanka struje (npr. izvlačenje mrežnog utikača
tijekom rada).
Kako biste električni alat ponovno pustili u rad, najprije
morate ponovno pritisnuti zelenu tipku za uključivanje (13).

Upute za rad

Opće upute za piljenje
Kod svih rezova morate najprije osigurati da list pile
u
niti u jednom trenutku ne dodirne graničnike ili ostale
dijelove alata.
Držač štitnika mora biti u ravnini s listom pile kako
u
biste izbjegli zaglavljenje izratka.
Zaštitite list pile od udaraca. List pile ne izlažite bočnom
pritisku.
Ne obrađujte iskrivljene izratke. Izradak uvijek mora imati
ravan rub za nalijeganje na univerzalni graničnik
Štap za pomicanje uvijek spremite na električni alat.
Položaj korisnika (vidjeti sliku J)
– Šake, prste i ruke držite dalje rotirajućeg lista pile.
Pritom se pridržavajte sljedećih napomena:
Bosch Power Tools
– Za uske izratke i za rezanje pod vertikalnim kutom kosog
rezanja uvijek koristite isporučeni štap za pomicanje (9) i
univerzalni graničnik (2).
– Rad kao podstolna potezna pila:
Čvrsto držite izradak i pritisnite ga prema graničniku.
– Rad kao stolna pila:
Sigurno držite izradak s obje ruke i pritisnite ga na stol za
piljenje.
Nemojte stajati u liniji s listom pile ispred električnog
u
alata, nego uvijek bočno pomaknuti od lista pile. Time
je vaše tijelo zaštićeno od mogućeg povratnog udarca.
Maksimalne dimenzije izratka
Rad kao podstolna potezna pila
Maks. dužina rezanja
220 mm
Rad kao stolna pila
Vertikalni kut kosog
rezanja
0°
45°
Piljenje – rad kao podstolna potezna pila
Kod piljenja s poteznom funkcijom pomičite list pile straga
prema naprijed kroz fiksirani izradak.
Ovaj način rada prikladan je za:
– Uzdužno i poprečno rezanje
– Koso rezanje
– Uske izratke
Preinaka na podstolnu poteznu pilu
Kod rada kao podstolna potezna pila trebate montirati
univerzalni graničnik u srednji utor za vođenje (25).
Kod rada kao podstolna potezna pila list pile se po čitavoj
dužini rezanja mora moći slobodno kretati.
– Gurnite blokadu (11) za otpuštanje potezne motke
udesno.
Piljenje s poteznom funkcijom (vidjeti sliku K)
– Na univerzalnom graničniku (2) namjestite željeni
horizontalni kut kosog rezanja.
Napomena: Kako biste izbjegli savijanje ili klizanje
izratka, razmak između lista pile (3) i dodatnog
graničnika (21) smije iznositi maksimalno 15 mm.
– Namjestite željeni vertikalni kut kosog rezanja.
– Izradak stavite na stol za piljenje ispred štitnika (4).
– Čvrsto držite izradak i pritisnite ga prema graničniku.
– Uključite električni alat.
– Ravnomjerno pomičite list pile (3) poteznom
motkom (10) prema naprijed kroz izradak.
– Ponovno pomaknite poteznu motku prema natrag.
– Isključite električni alat i pričekajte da se list pile potpuno
zaustavi.
Hrvatski | 259
Maks. visina izratka
52 mm
Maks. visina izratka
52 mm
35 mm
