Întreţinere Şi Service - Bosch AdvancedTableCut 52 Originalbetriebsanleitung

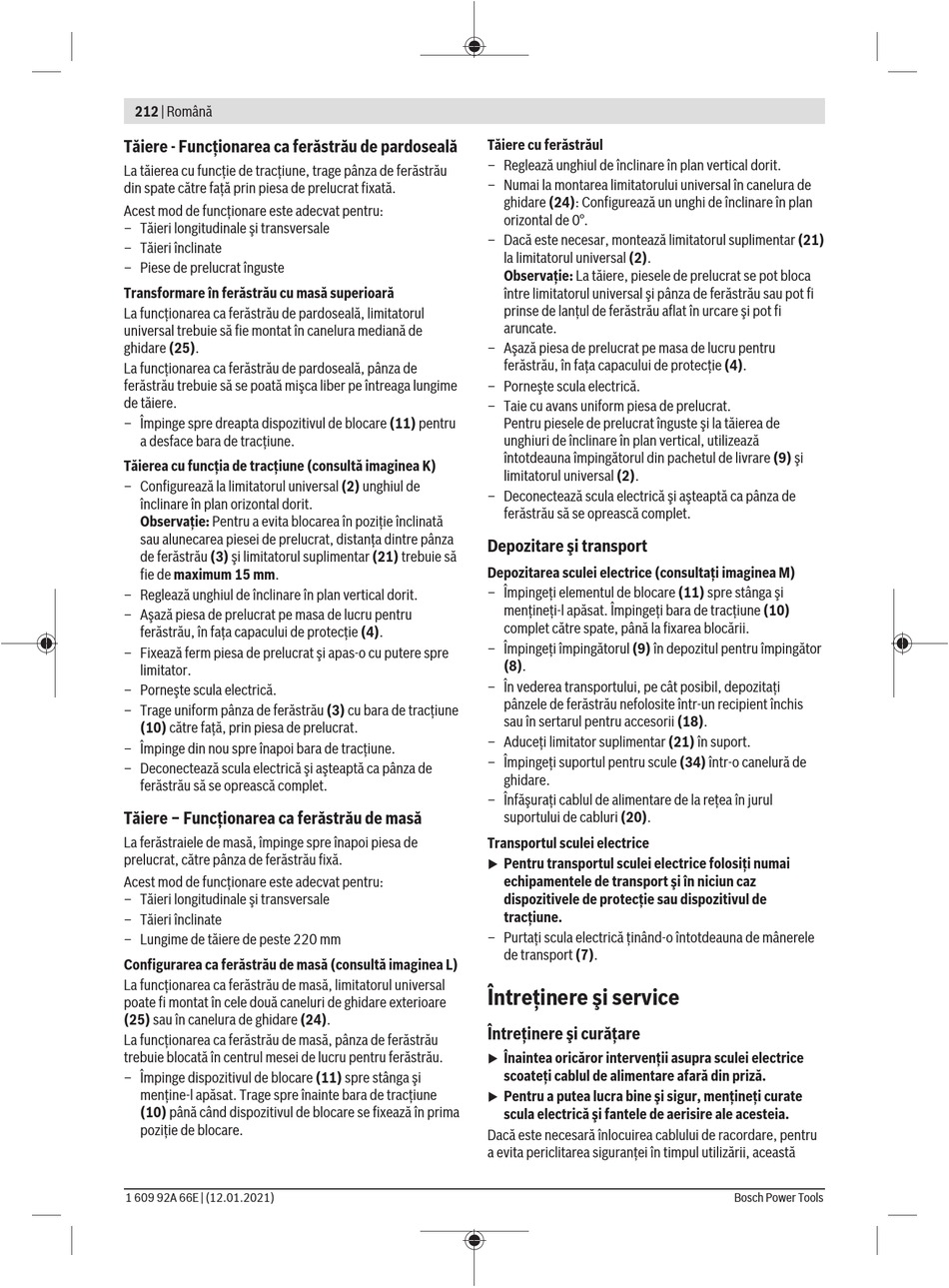

212 | Română
Tăiere - Funcţionarea ca ferăstrău de pardoseală
La tăierea cu funcţie de tracţiune, trage pânza de ferăstrău
din spate către faţă prin piesa de prelucrat fixată.
Acest mod de funcţionare este adecvat pentru:
– Tăieri longitudinale şi transversale
– Tăieri înclinate
– Piese de prelucrat înguste
Transformare în ferăstrău cu masă superioară
La funcţionarea ca ferăstrău de pardoseală, limitatorul
universal trebuie să fie montat în canelura mediană de
ghidare (25).
La funcţionarea ca ferăstrău de pardoseală, pânza de
ferăstrău trebuie să se poată mişca liber pe întreaga lungime
de tăiere.
– Împinge spre dreapta dispozitivul de blocare (11) pentru
a desface bara de tracţiune.
Tăierea cu funcţia de tracţiune (consultă imaginea K)
– Configurează la limitatorul universal (2) unghiul de
înclinare în plan orizontal dorit.
Observaţie: Pentru a evita blocarea în poziţie înclinată
sau alunecarea piesei de prelucrat, distanţa dintre pânza
de ferăstrău (3) şi limitatorul suplimentar (21) trebuie să
fie de maximum 15 mm.
– Reglează unghiul de înclinare în plan vertical dorit.
– Aşază piesa de prelucrat pe masa de lucru pentru
ferăstrău, în faţa capacului de protecţie (4).
– Fixează ferm piesa de prelucrat şi apas-o cu putere spre
limitator.
– Porneşte scula electrică.
– Trage uniform pânza de ferăstrău (3) cu bara de tracţiune
(10) către faţă, prin piesa de prelucrat.
– Împinge din nou spre înapoi bara de tracţiune.
– Deconectează scula electrică şi aşteaptă ca pânza de
ferăstrău să se oprească complet.
Tăiere − Funcţionarea ca ferăstrău de masă
La ferăstraiele de masă, împinge spre înapoi piesa de
prelucrat, către pânza de ferăstrău fixă.
Acest mod de funcţionare este adecvat pentru:
– Tăieri longitudinale şi transversale
– Tăieri înclinate
– Lungime de tăiere de peste 220 mm
Configurarea ca ferăstrău de masă (consultă imaginea L)
La funcţionarea ca ferăstrău de masă, limitatorul universal
poate fi montat în cele două caneluri de ghidare exterioare
(25) sau în canelura de ghidare (24).
La funcţionarea ca ferăstrău de masă, pânza de ferăstrău
trebuie blocată în centrul mesei de lucru pentru ferăstrău.
– Împinge dispozitivul de blocare (11) spre stânga şi
menţine-l apăsat. Trage spre înainte bara de tracţiune
(10) până când dispozitivul de blocare se fixează în prima
poziţie de blocare.
1 609 92A 66E | (12.01.2021)
Tăiere cu ferăstrăul
– Reglează unghiul de înclinare în plan vertical dorit.
– Numai la montarea limitatorului universal în canelura de
ghidare (24): Configurează un unghi de înclinare în plan
orizontal de 0°.
– Dacă este necesar, montează limitatorul suplimentar (21)
la limitatorul universal (2).
Observaţie: La tăiere, piesele de prelucrat se pot bloca
între limitatorul universal şi pânza de ferăstrău sau pot fi
prinse de lanţul de ferăstrău aflat în urcare şi pot fi
aruncate.
– Aşază piesa de prelucrat pe masa de lucru pentru
ferăstrău, în faţa capacului de protecţie (4).
– Porneşte scula electrică.
– Taie cu avans uniform piesa de prelucrat.
Pentru piesele de prelucrat înguste şi la tăierea de
unghiuri de înclinare în plan vertical, utilizează
întotdeauna împingătorul din pachetul de livrare (9) şi
limitatorul universal (2).
– Deconectează scula electrică şi aşteaptă ca pânza de
ferăstrău să se oprească complet.
Depozitare şi transport
Depozitarea sculei electrice (consultaţi imaginea M)
– Împingeţi elementul de blocare (11) spre stânga şi
menţineţi-l apăsat. Împingeţi bara de tracţiune (10)
complet către spate, până la fixarea blocării.
– Împingeţi împingătorul (9) în depozitul pentru împingător
(8).
– În vederea transportului, pe cât posibil, depozitaţi
pânzele de ferăstrău nefolosite într-un recipient închis
sau în sertarul pentru accesorii (18).
– Aduceţi limitator suplimentar (21) în suport.
– Împingeţi suportul pentru scule (34) într-o canelură de
ghidare.
– Înfăşuraţi cablul de alimentare de la reţea în jurul
suportului de cabluri (20).
Transportul sculei electrice
Pentru transportul sculei electrice folosiţi numai
u
echipamentele de transport şi în niciun caz
dispozitivele de protecţie sau dispozitivul de
tracţiune.
– Purtaţi scula electrică ţinând-o întotdeauna de mânerele
de transport (7).
Întreţinere şi service
Întreţinere şi curăţare
Înaintea oricăror intervenţii asupra sculei electrice
u
scoateţi cablul de alimentare afară din priză.
Pentru a putea lucra bine şi sigur, menţineţi curate
u
scula electrică şi fantele de aerisire ale acesteia.
Dacă este necesară înlocuirea cablului de racordare, pentru
a evita periclitarea siguranţei în timpul utilizării, această
Bosch Power Tools
