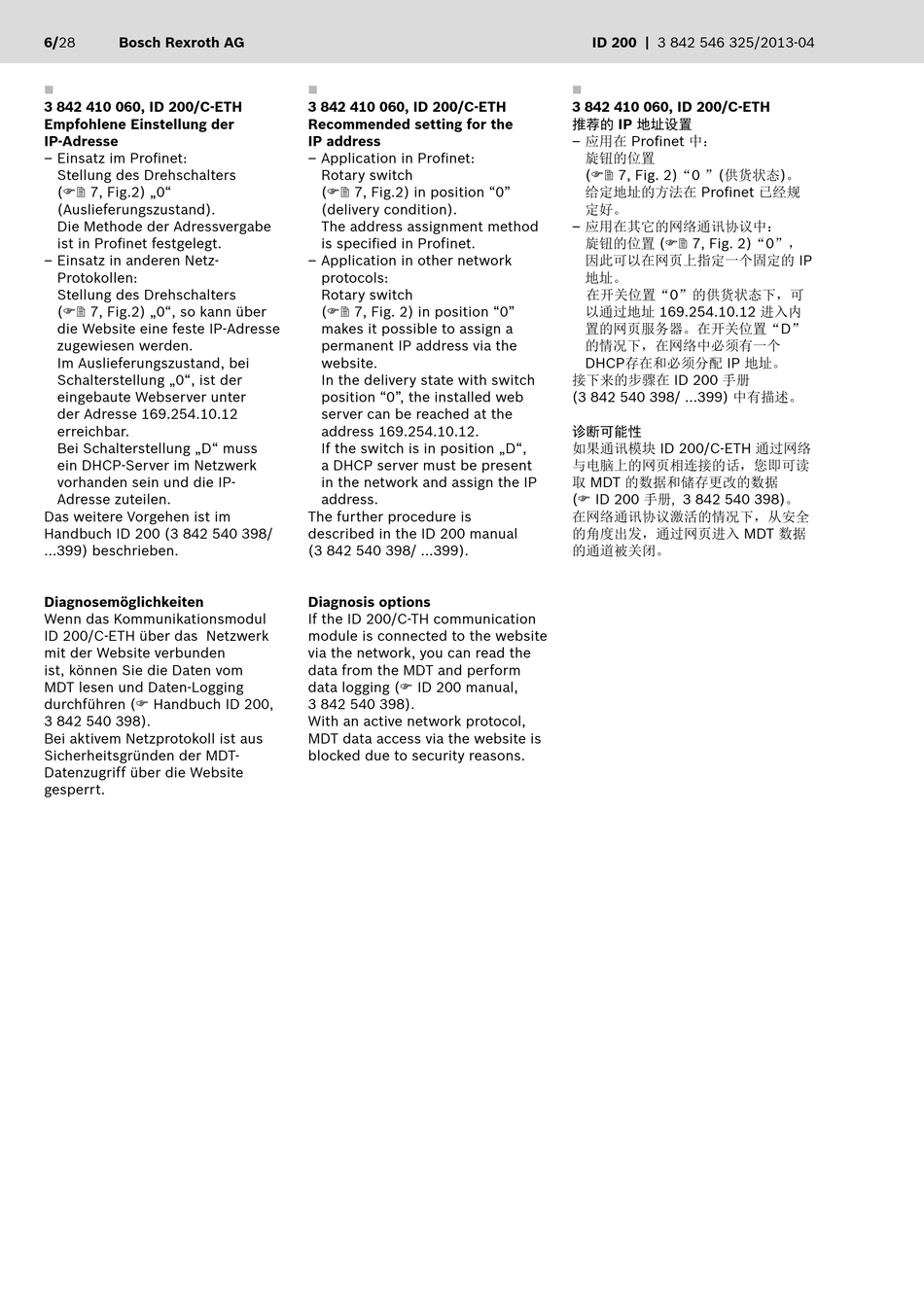

6/28 Bosch Rexroth AG

3 842 410 060, ID 200/C-ETH
Empfohlene Einstellung der
IP-Adresse
– Einsatz im Profi net:
Stellung des Drehschalters
( 7, Fig.2) „0"
(Auslieferungszustand).
Die Methode der Adressvergabe
ist in Profi net festgelegt.
– Einsatz in anderen Netz-
Protokollen:
Stellung des Drehschalters
( 7, Fig.2) „0", so kann über
die Website eine feste IP-Adresse
zugewiesen werden.
Im Auslieferungszustand, bei
Schalterstellung „0", ist der
eingebaute Webserver unter
der Adresse 169.254.10.12
erreichbar.
Bei Schalterstellung „D" muss
ein DHCP-Server im Netzwerk
vorhanden sein und die IP-
Adresse zuteilen.
Das weitere Vorgehen ist im
Handbuch ID 200 (3 842 540 398/
...399) beschrieben.
Diagnosemöglichkeiten
Wenn das Kommunikationsmodul
ID 200/C-ETH über das Netzwerk
mit der Website verbunden
ist, können Sie die Daten vom
MDT lesen und Daten-Logging
durchführen ( Handbuch ID 200,
3 842 540 398).
Bei aktivem Netzprotokoll ist aus
Sicherheitsgründen der MDT-
Datenzugriff über die Website
gesperrt.

3 842 410 060, ID 200/C-ETH
Recommended setting for the
IP address
– Application in Profi net:
Rotary switch
( 7, Fig.2) in position "0"
(delivery condition).
The address assignment method
is specifi ed in Profinet.
– Application in other network
protocols:
Rotary switch
( 7, Fig. 2) in position "0"
makes it possible to assign a
permanent IP address via the
website.
In the delivery state with switch
position "0", the installed web
server can be reached at the
address 169.254.10.12.
If the switch is in position „D",
a DHCP server must be present
in the network and assign the IP
address.
The further procedure is
described in the ID 200 manual
(3 842 540 398/ ...399).
Diagnosis options
If the ID 200/C-TH communication
module is connected to the website
via the network, you can read the
data from the MDT and perform
data logging ( ID 200 manual,
3 842 540 398).
With an active network protocol,
MDT data access via the website is
blocked due to security reasons.
ID 200 | 3 842 546 325/2013-04

3 842 410 060, ID 200/C-ETH
推荐的 IP 地址设置
– 应用在 Profi net 中：
旋钮的位置
( 7, Fig. 2)"0 "(供货状态)。
给定地址的方法在 Profi net 已经规
定好。
– 应用在其它的网络通讯协议中：
旋钮的位置 ( 7, Fig. 2)"0"，
因此可以在网页上指定一个固定的 IP
地址。
在开关位置"0"的供货状态下，可
以通过地址 169.254.10.12 进入内
置的网页服务器。在开关位置"D"
的情况下，在网络中必须有一个
DHCP存在和必须分配 IP 地址。
接下来的步骤在 ID 200 手册
(3 842 540 398/ ...399) 中有描述。
诊断可能性
如果通讯模块 ID 200/C-ETH 通过网络
与电脑上的网页相连接的话，您即可读
取 MDT 的数据和储存更改的数据
( ID 200 手册, 3 842 540 398)。
在网络通讯协议激活的情况下，从安全
的角度出发，通过网页进入 MDT 数据
的通道被关闭。
