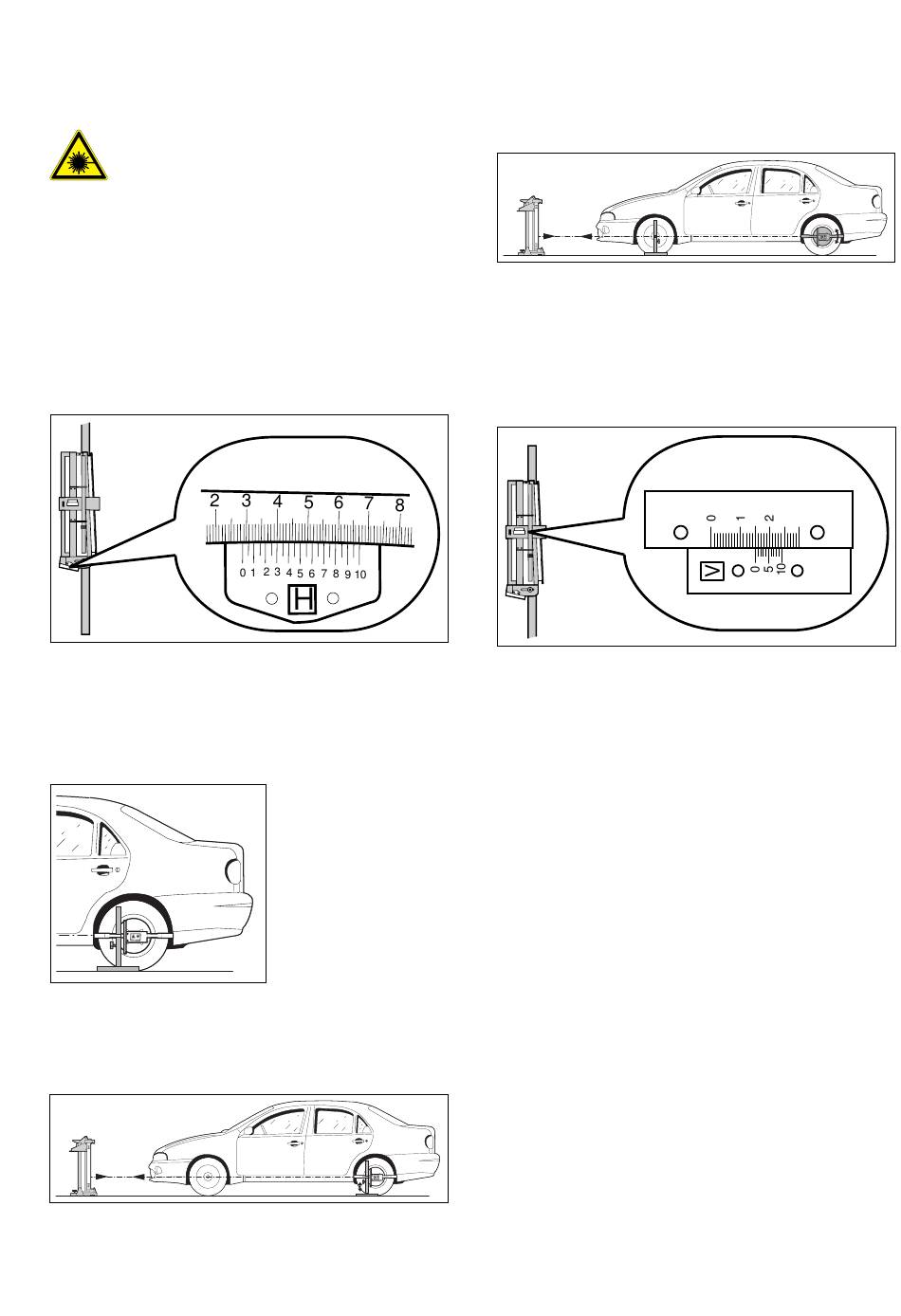

6.3.1 Regolazione orizzontale dello specchio
– Inserire il laser.
Non guardare mai direttamente nella
sorgente laser!
– Allentare la vite di bloccaggio del dispositivo di regolazione
orizzontale. Regolare lo specchio fino a quando il raggio laser
ricade sulla linea verticale della superficie di proiezione del
laser ruota.
– Se lo specchio non è regolato correttamente, arrestare di
nuovo il dispositivo di regolazione con la vite di bloccaggio.
– Leggere il valore sulla scala «H» per la regolazione orizzontale.
Introdurre il valore determinato nel apparecchio per autodiagnosi.
456176/1Rf
6.3.2 Regolazione verticale dello specchio
– Disporre il diaframma a fessura direttamente davanti al laser
ruota sul pavimento (vedere la figura).
456181/4-3 Wn
– Allentare la vite di bloccaggio del diaframma regolabile in
altezza e regolare il diaframma fino a quando il raggio laser
passa al centro attraverso la fessura. Arrestare quindi di
nuovo il diaframma con la vite di bloccaggio.
– Disporre ora il diaframma a fessura sul pavimento all'altezza
della ruota anteriore.
Es.: H=2,89
Bsp: H=2,89
456181/4-4 Wn
– Allentare la vite di bloccaggio sul supporto di serraggio rapido
universale e allineare il laser ruota in modo che il raggio laser
passi al centro attraverso la fessura del diaframma. Fissare di
nuovo il laser ruota con le viti di bloccaggio.
– Regolare lo specchio in direzione verticale con il dado zigrinato
fino a quando il raggio laser viene riflesso possibilmente vicino
all'apertura di uscita sulla superficie di proiezione del laser
ruota.
– Leggere il valore sulla scala «V» per la regolazione verticale.
Introdurre il valore determinato apparecchio per autodiagnosi.
456176/2Rf
– Disinserire di nuovo il laser ruota!
– Allentare la vite di bloccaggio sul supporto di serraggio rapido
universale e sfilare il laser ruota dall'alloggiamento sul supporto
di serraggio rapido universale. Allentare quindi il supporto di
serraggio rapido universale dalla ruota posteriore sinistra.
– Smontare l'apparecchio di regolazione dalla guida. A tale
scopo tirare la leva di bloccaggio sulla maniglia di trasporto
destra. Il dispositivo di serraggio viene aperto e l'apparecchio
di regolazione può essere smontato dalla guida senza resi-
stenza.
6.4 Allineamento dell'apparecchio di regolazione a
destra
i L'allineamento dell'apparecchio di regolazione sul lato de-
stro del veicolo avviene come descritto per il lato sinistro.
456181/4-5 Wn
Es.: V=1,52
Bsp: V = 1,52
