Apparecchio di regolazione grossolana

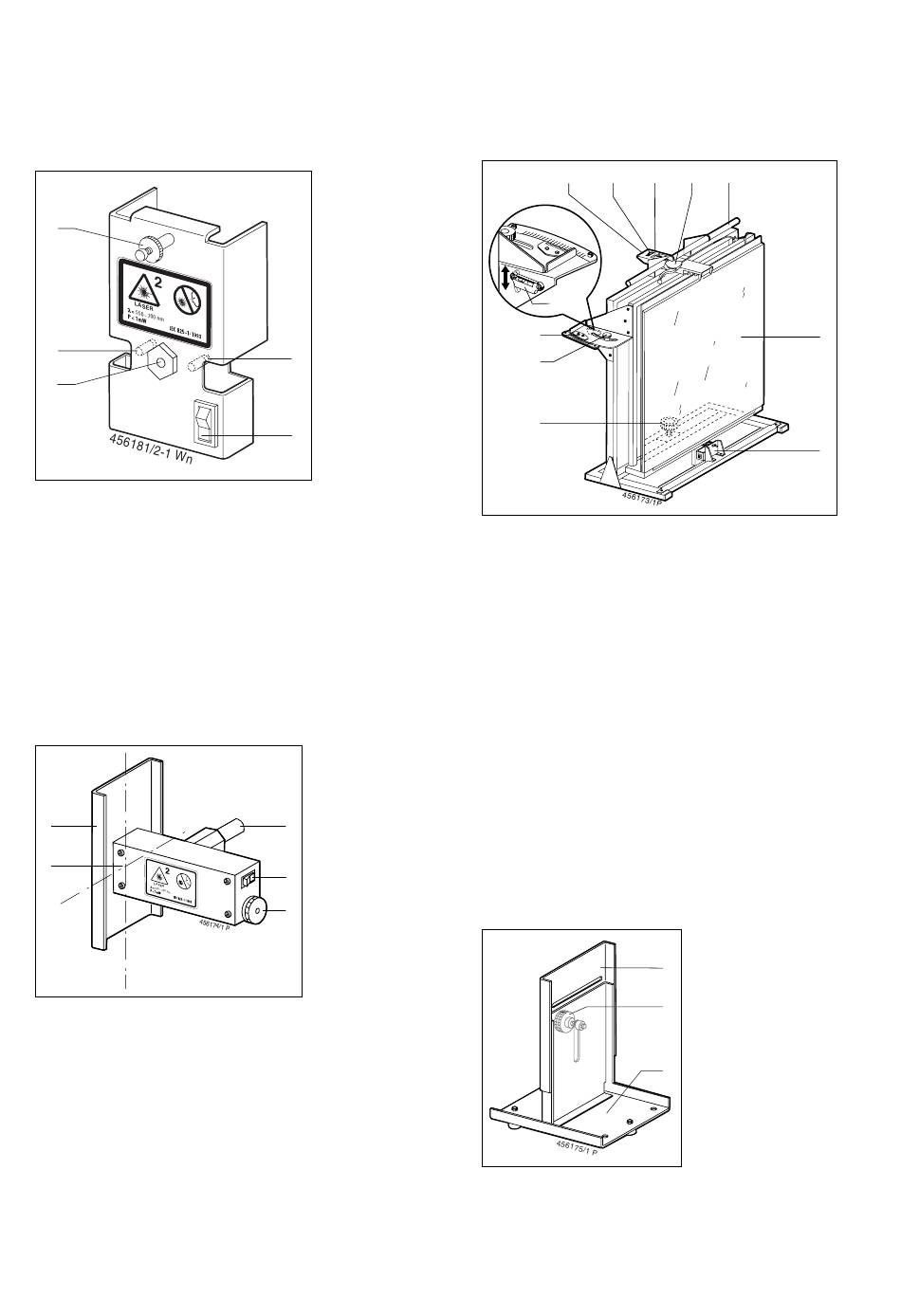

La figura 2 mostra l'apparecchio di regolazione grossolana per
il sensore ACC. La regolazione avviene per via ottica (con il
laser montato nell'apparecchio di regolazione grossolana).
3
4
2
Figura 2: Apparecchio di regolazione grossolana
1.
Interruttore inserimento / disinserimento (laser)
2.
Apertura uscita del raggio laser
3.
Viti di arresto (per il fissaggio su sensore ACC)
4.
Vite per l'apertura delle vano delle pile
4.2
Laser ruota
Il laser ruota è necessario per l'allineamento orizzontale e vertica-
le dello specchio.
5
4
Figura 3: Laser ruota
1.
Asse per alloggiamento / fissaggio sul supporto di serraggio
rapido universale
2.
Interruttore inserimento / disinserimento (laser)
3.
Coperchio per apertura del vano pile
4.
Apertura d'uscita del raggio laser
5.
Superficie di proiezione con reticolo
4
1
1
2
3
4.3
Apparecchio di regolazione
L'apparecchio di regolazione viene utilizzato per determinare
l'asse di marcia e per la regolazione grossolana e di precisione del
sensore ACC.
7
8
9
6
5
4
3
Figura 4: Apparecchio di regolazione
1.
Specchio
2.
Dispositivo di serraggio
3.
Vite zigrinata per regolazione verticale dell'apparecchio di
regolazione
4.
Vite di bloccaggio, per regolazione orizzontale dello specchio
5.
Scala per regolazione orizzontale dello specchio
6.
Livella
7.
Dispositivo ribaltamento per specchio (per regolazione di
precisione)
8.
Dado zigrinato, per regolazione verticale dello specchio
9.
Scala per regolazione verticale dello specchio
10.
Leva di serraggio per allentare il dispositivo di serraggio
11.
Maniglia di trasporto
4.4
Diaframma a fessura
Il diagramma a fessura, in combinazione con il laser ruota, viene
utilizzato per l'allineamento verticale dello specchio.
Figura 5: Diaframma a fessura
1.
Diaframma regolabile in altezza con fessura per raggio laser
2.
di bloccaggio per diaframma
3.
Piastra del fondo con guida per il diaframma
10
11
1
2
1
2
3
