Allgemeine Hinweise; Verwendung; Lieferumfang; Voraussetzung - Bosch ACC 101 Aufbau- Und Bedienungsanweisung

3.

Allgemeine Hinweise

3.1

Verwendung

Mit dem Einstellgerät kann ein im Fahrzeug verbauter ACC-
Sensor (Sensor für automatische Abstandsregelung im Straßen-
verkehr) in der Werkstatt (unter straßenähnlichen Bedingungen)
geprüft und eingestellt werden.
3.2

Lieferumfang

Das Einstellgerät besteht aus folgenden Komponenten:
- Einstellgerät
- Radlaser (mit Batterien)
- Schlitzblende
- Grobeinstellgerät (mit Batterien)
- Universal-Schnellspannhalter
- Kontrollwinkel (für Schiene)

3.2.1 Voraussetzung

- Schiene 1 682 319 031
3.3

Werkzeuge

- Torx-Schraubendreher (T 20)
- Maßband
3

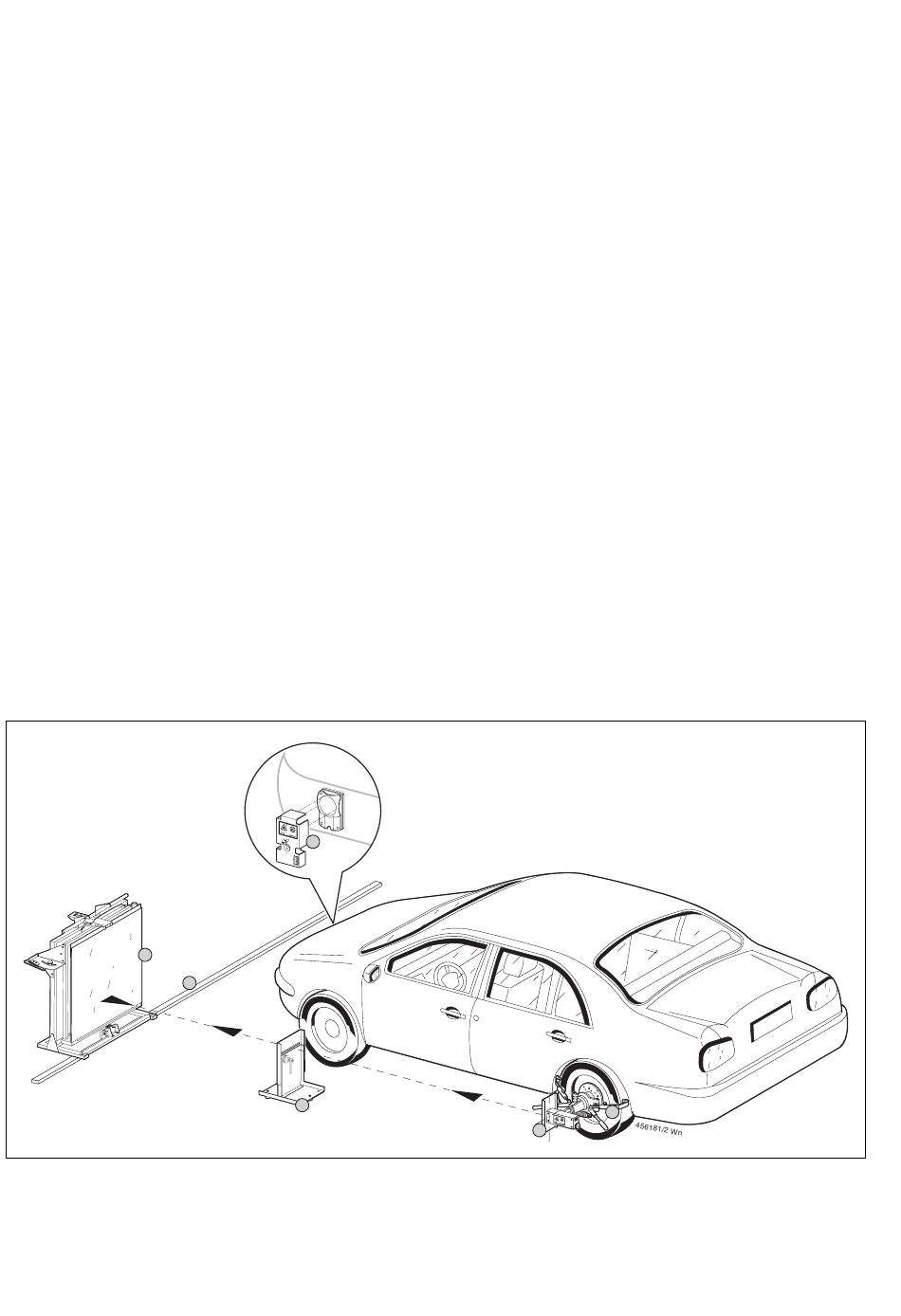

Bild 1: Ansicht Messplatz:
1. Grobeinstellgerät
2. Schiene (kein Lieferumfang)
3. Spiegel
6
1
2
4
4. Gerätebeschreibung
In der Übersichtszeichung (Bild 1) sind die Komponenten des
Einstellgeräts dargestellt. Die einzelnen Komponenten sind mit
einer Positionsnummer versehen und in der Bildlegende be-
zeichnet.
In den nachfolgenden Abschnitten werden die einzelnen Kom-
ponenten separat dargestellt, ihre Funktion erläutert und die
Bedienelemente beschrieben.
6
5
4. Schlitzblende
5. Radlaser
6. Universal-Schnellspannhalter
