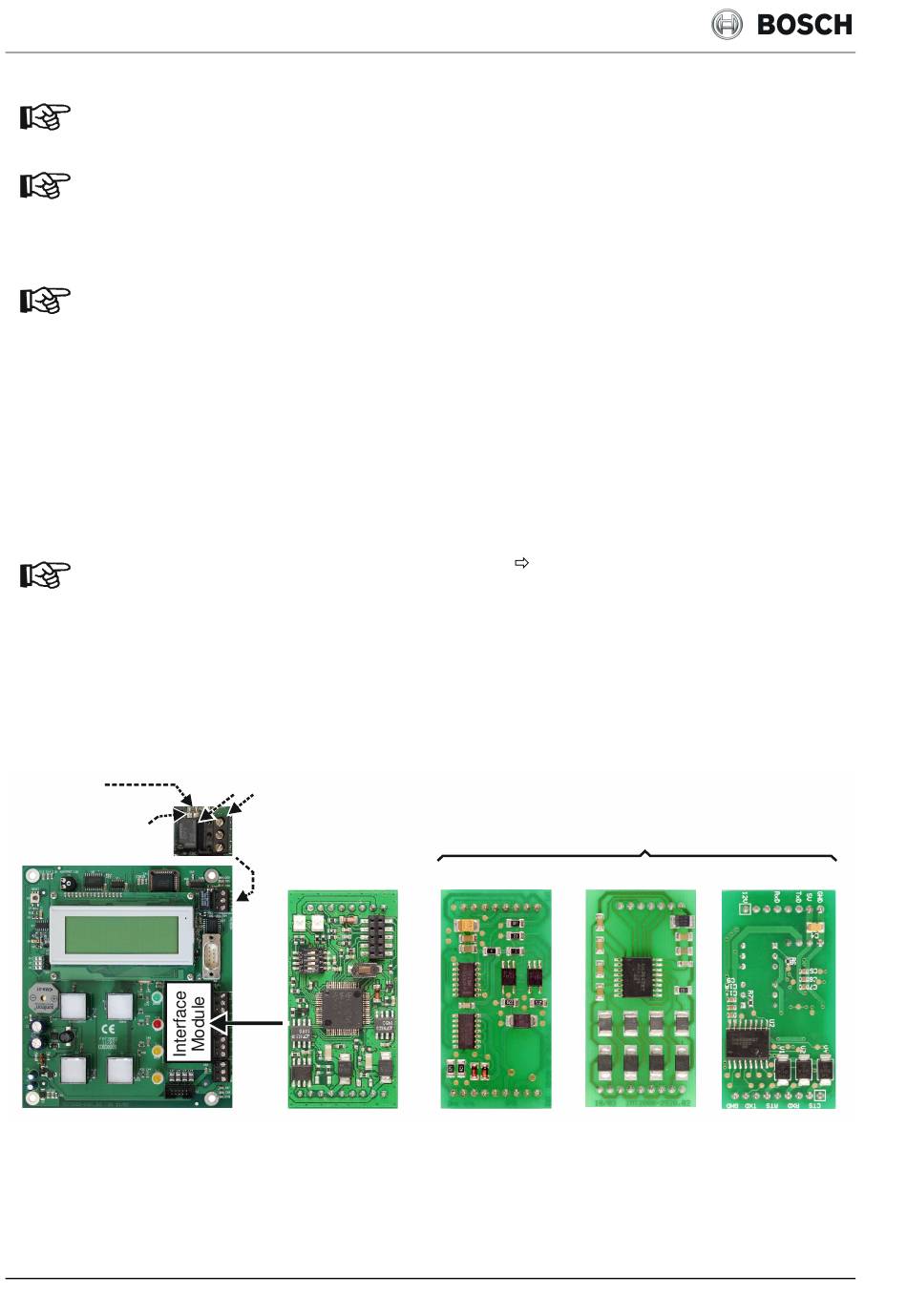

FAT 2002 RE
Die FAT-Anschlüsse für die Betriebsspannung (X7) dürfen beim FAT2002RE nicht
beschaltet werden !
Redundanz-Module Dual485M für ADP-Nx und Dual485S für FAT dürfen nicht
gegeneinander ausgetauscht werden !
Zur Überwachung ist das Störungsrelais des ADP-NX an einen geeigneten
In der Zuleitung zum Anschluss C ist ein Widerstand R31 = 10kΩ integriert ! Dieser
befindet sich über Relais N1 und Anschlussklemme X8. Der nebenliegende
Lötjumper J8 kann zum Überbrücken des Widerstandes genutzt werden.
Das Störungsrelais signalisiert über die Anschlüsse X8 Störungen im FAT-Ring. Das Relais ist
aktiv, wenn keine Fehler im FAT erkannt wurden – Anschlüsse C (Common, Mittenkontakt) und
NO (Normally Open, Schließerkontakt) sind geschlossen. Ohne Betriebsspannung oder bei
Fehlern ist C mit NC (Normally Closed, Öffnerkontakt) verbunden (NO ist offen).
Das Programmierinterface (9-poliger D-Sub-Stecker X2) befindet sich neben der LCD-Anzeige.
Nach der Versorgung der BMZ (Programmierung mittels Programmiersoftware) muss
das FAT (bzw. alle FAT) rückgesetzt werden !
Power-On (einfache Maßnahme beim redundanten FAT2002RE : auf dem ADP-Nx
die Spannungszuführung kurzzeitig abziehen).
Das FAT ist im Auslieferungszustand programmiert und damit betriebsbereit !
Programmierung von Zusatztexten nur bei Bedarf.
R31=10k
in Zuleitung zu C
Lötbrücke J8
ggf. schließen !
10 /
34
Feuerwehr-Anzeigetableau
Eingang der BMA zu schalten, um Störungen des FAT oder des Bussystems
an der BMA anzeigen zu können.
Plug and play !
Stör-Relais
C
redundantes
NC
NO
FAT2002RE
mit Dual485S
Taster Reset (S4 links oben) oder
nicht redundantes FAT2002
TTYB (20mA)
FAT2002RE-Bedien-Install-Bosch_Rev1-26.docx Ja 13.06.2019
RS232
RS232-Opto
