Lage und Funktion der Teile

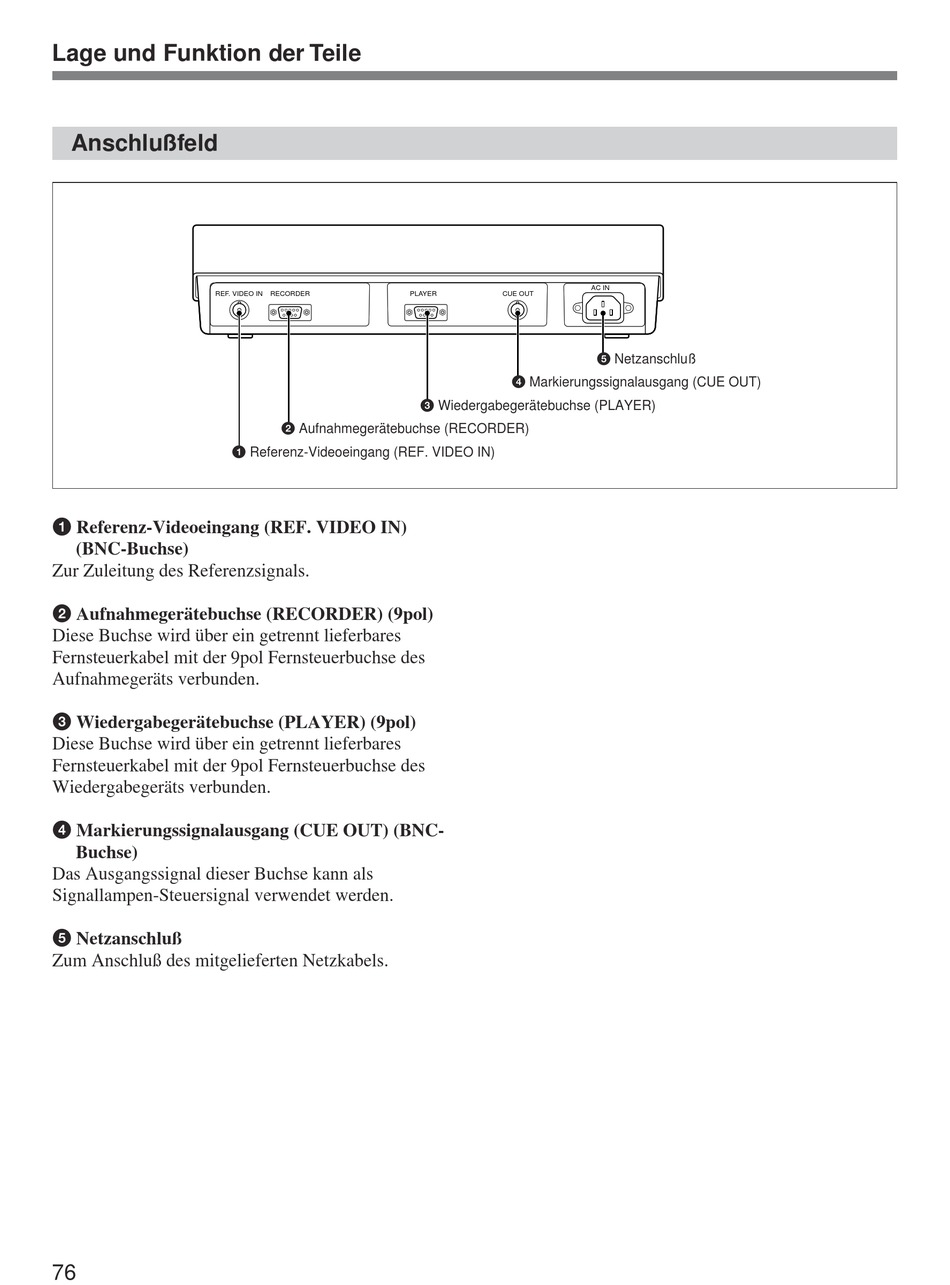

Anschlußfeld
REF. VIDEO IN
1 Referenz-Videoeingang (REF. VIDEO IN)
1 Referenz-Videoeingang (REF. VIDEO IN)
(BNC-Buchse)
Zur Zuleitung des Referenzsignals.
2 Aufnahmegerätebuchse (RECORDER) (9pol)
Diese Buchse wird über ein getrennt lieferbares
Fernsteuerkabel mit der 9pol Fernsteuerbuchse des
Aufnahmegeräts verbunden.
3 Wiedergabegerätebuchse (PLAYER) (9pol)
Diese Buchse wird über ein getrennt lieferbares
Fernsteuerkabel mit der 9pol Fernsteuerbuchse des
Wiedergabegeräts verbunden.
4 Markierungssignalausgang (CUE OUT) (BNC-
Buchse)
Das Ausgangssignal dieser Buchse kann als
Signallampen-Steuersignal verwendet werden.
5 Netzanschluß
Zum Anschluß des mitgelieferten Netzkabels.
76
RECORDER PLAYER
3 Wiedergabegerätebuchse (PLAYER)
2 Aufnahmegerätebuchse (RECORDER)
AC IN
CUE OUT
5 Netzanschluß
4 Markierungssignalausgang (CUE OUT)
