Rolleinheit AW-RL400

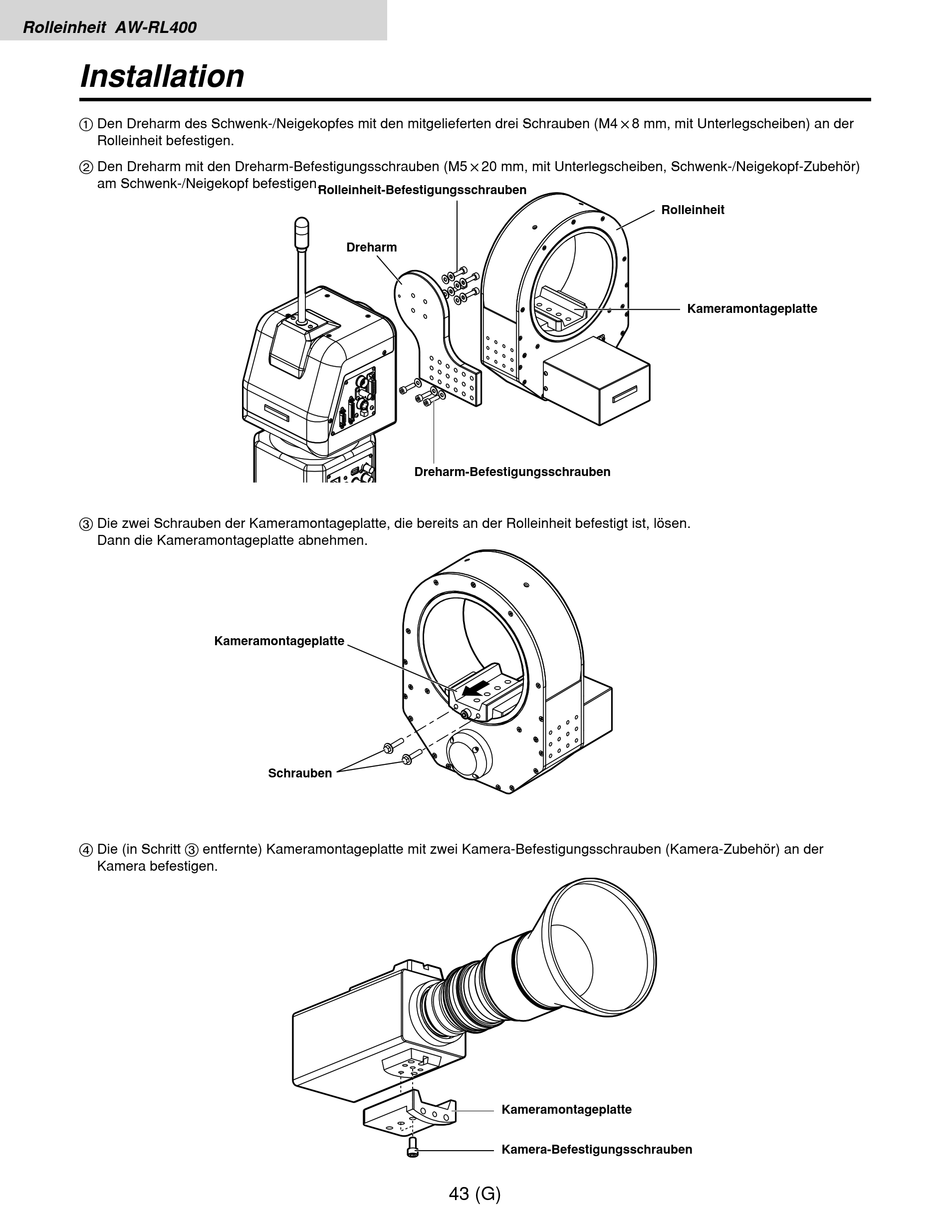

Installation

1 Den Dreharm des Schwenk-/Neigekopfes mit den mitgelieferten drei Schrauben (M4!8 mm, mit Unterlegscheiben) an der
Rolleinheit befestigen.
2 Den Dreharm mit den Dreharm-Befestigungsschrauben (M5!20 mm, mit Unterlegscheiben, Schwenk-/Neigekopf-Zubehör)
am Schwenk-/Neigekopf befestigen.
3 Die zwei Schrauben der Kameramontageplatte, die bereits an der Rolleinheit befestigt ist, lösen.
Dann die Kameramontageplatte abnehmen.
4 Die (in Schritt 3 entfernte) Kameramontageplatte mit zwei Kamera-Befestigungsschrauben (Kamera-Zubehör) an der
Kamera befestigen.
Rolleinheit-Befestigungsschrauben
Dreharm
Kameramontageplatte
Schrauben
Dreharm-Befestigungsschrauben
Kameramontageplatte
Kamera-Befestigungsschrauben
43 (G)
Rolleinheit
Kameramontageplatte
