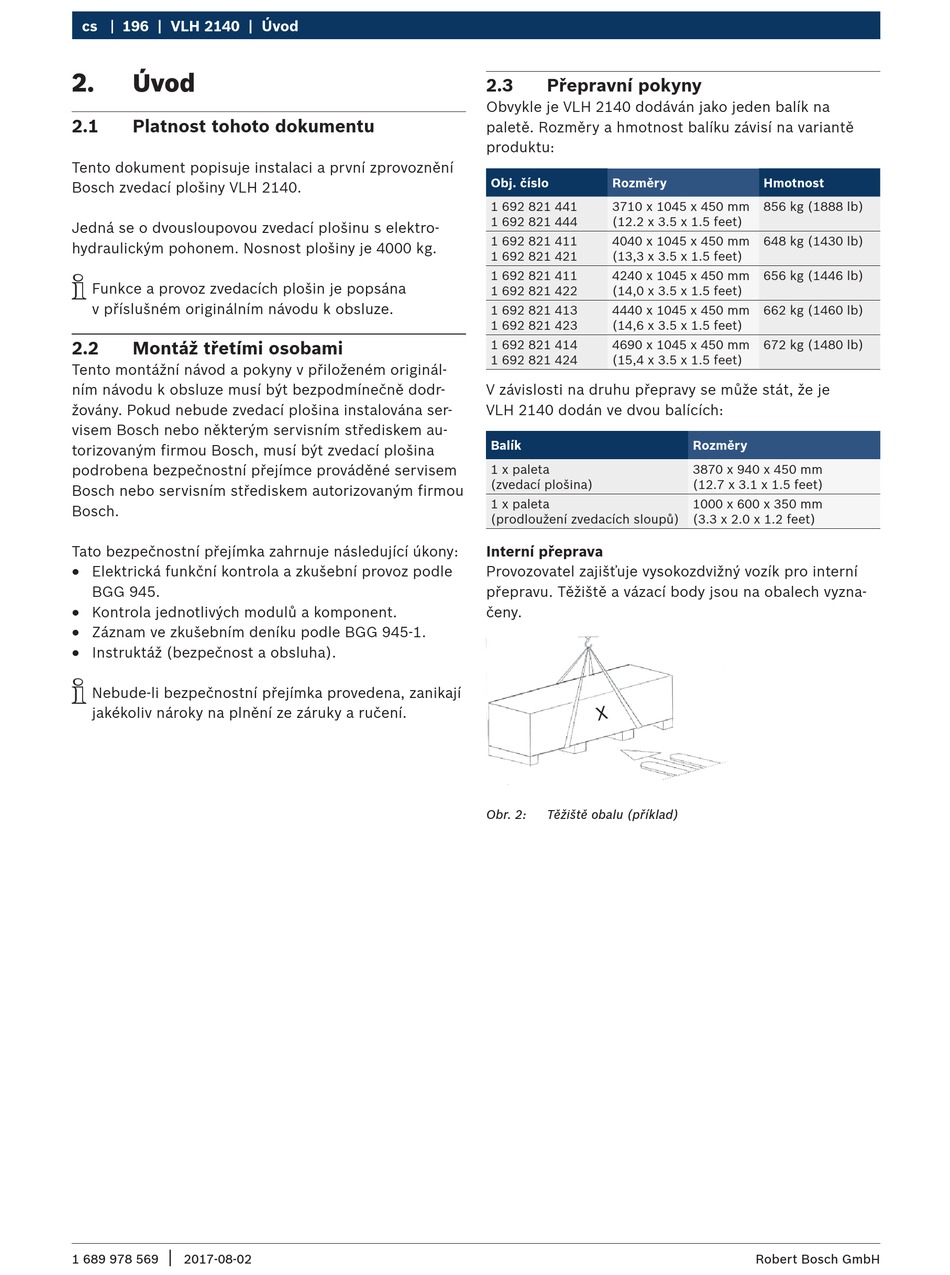

cs 196 | VLH 2140 | Úvod
2. Úvod
2.1 Platnost tohoto dokumentu
Tento dokument popisuje instalaci a první zprovoznění
Bosch zvedací plošiny VLH 2140.
Jedná se o dvousloupovou zvedací plošinu s elektro-
hydraulickým pohonem. Nosnost plošiny je 4000 kg.
i
Funkce a provoz zvedacích plošin je popsána
v příslušném originálním návodu k obsluze.
2.2 Montáž třetími osobami
Tento montážní návod a pokyny v přiloženém originál-
ním návodu k obsluze musí být bezpodmínečně dodr-
žovány. Pokud nebude zvedací plošina instalována ser-
visem Bosch nebo některým servisním střediskem au-
torizovaným firmou Bosch, musí být zvedací plošina
podrobena bezpečnostní přejímce prováděné servisem
Bosch nebo servisním střediskem autorizovaným firmou
Bosch.
Tato bezpečnostní přejímka zahrnuje následující úkony:
R
Elektrická funkční kontrola a zkušební provoz podle
BGG 945.
R
Kontrola jednotlivých modulů a komponent.
R
Záznam ve zkušebním deníku podle BGG 945-1.
R
Instruktáž (bezpečnost a obsluha).
i
Nebude-li bezpečnostní přejímka provedena, zanikají
jakékoliv nároky na plnění ze záruky a ručení.
|
1 689 978 569 2017-08-02
2.3 Přepravní pokyny
Obvykle je VLH 2140 dodáván jako jeden balík na
paletě. Rozměry a hmotnost balíku závisí na variantě
produktu:
Obj. číslo Rozměry
1 692 821 441 3710 x 1045 x 450 mm
1 692 821 444 (12.2 x 3.5 x 1.5 feet)
1 692 821 411 4040 x 1045 x 450 mm
1 692 821 421 (13,3 x 3.5 x 1.5 feet)
1 692 821 411 4240 x 1045 x 450 mm
1 692 821 422 (14,0 x 3.5 x 1.5 feet)
1 692 821 413 4440 x 1045 x 450 mm
1 692 821 423 (14,6 x 3.5 x 1.5 feet)
1 692 821 414 4690 x 1045 x 450 mm
1 692 821 424 (15,4 x 3.5 x 1.5 feet)
V závislosti na druhu přepravy se může stát, že je
VLH 2140 dodán ve dvou balících:
Balík
1 x paleta
(zvedací plošina)
1 x paleta
(prodloužení zvedacích sloupů)
Interní přeprava
Provozovatel zajišťuje vysokozdvižný vozík pro interní
přepravu. Těžiště a vázací body jsou na obalech vyzna-
čeny.
Obr. 2: Těžiště obalu (příklad)
Hmotnost
856 kg (1888 lb)
648 kg (1430 lb)
656 kg (1446 lb)
662 kg (1460 lb)
672 kg (1480 lb)
Rozměry
3870 x 940 x 450 mm
(12.7 x 3.1 x 1.5 feet)
1000 x 600 x 350 mm
(3.3 x 2.0 x 1.2 feet)
