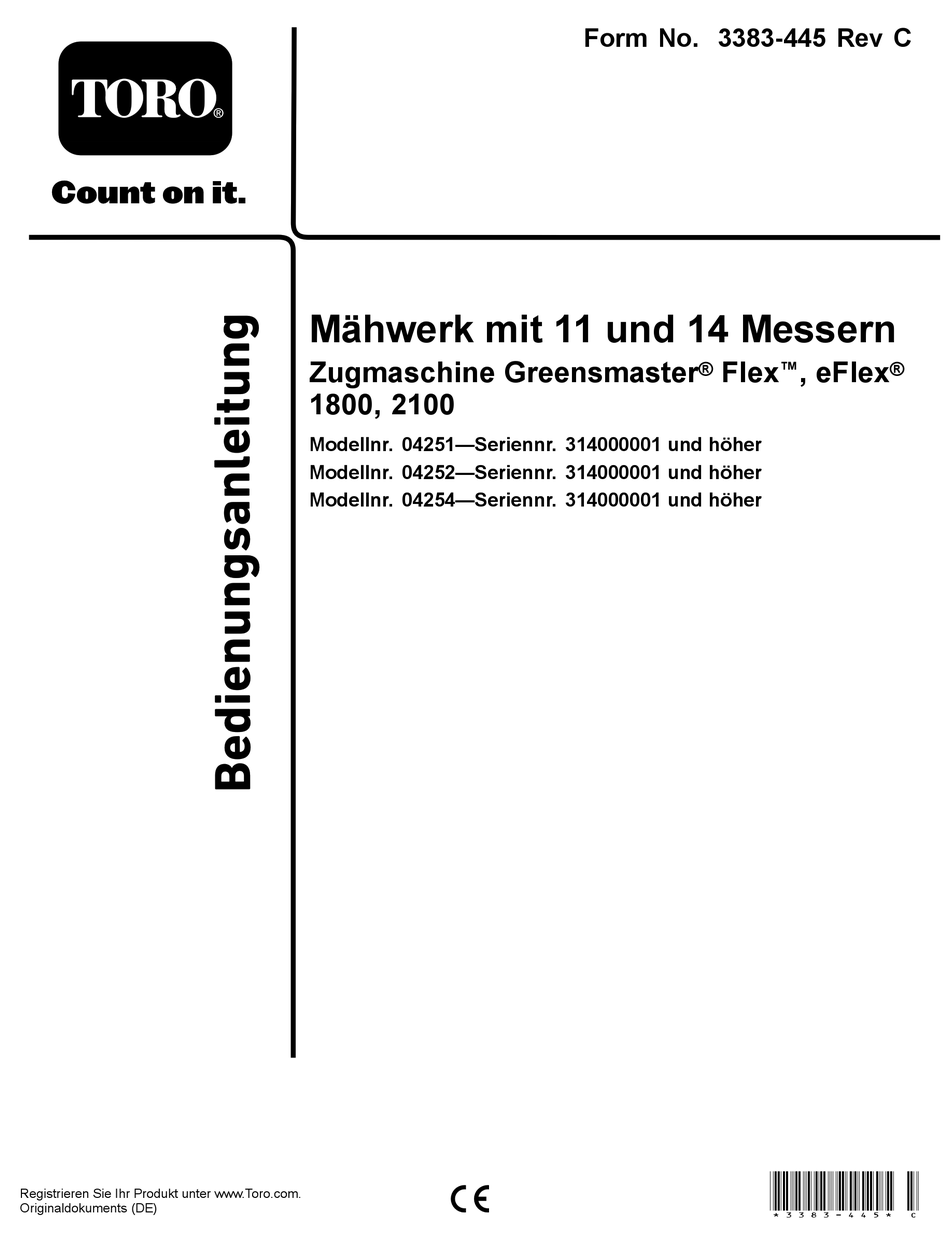

Mähwerk mit 11 und 14 Messern Zugmaschine Greensmaster ® Flex ™ , eFlex ® 1800, 2100 Modellnr. 04251—Seriennr. 314000001 und höher Modellnr. 04252—Seriennr. 314000001 und höher Modellnr. 04254—Seriennr. 314000001 und höher *3383-445* C Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
Wenden Sie sich hinsichtlich Informationen zur die Ihre besondere Beachtung verdienen. Produktsicherheit und Zubehör sowie Angaben zu Schulungsunterlagen, Ihrem örtlichen Vertragshändler oder zur Registrierung des Produktes direkt an Toro Inhalt unter www.Toro.com. Wenden Sie sich an den Toro Vertragshändler Sicherheit ..............3 oder Kundendienst, wenn Sie eine Serviceleistung, Sicherheits- und Bedienungsschilder ....
Anlassen des Motors zu vermeiden, wenn Sie Wartungsarbeiten oder Einstellungen vornehmen oder die Maschine einlagern. • Wenn größere Reparaturen anfallen oder Sie Hilfestellung benötigen, sollten Sie sich an einen Toro Vertragshändler wenden. • Verwenden Sie nur Toro-Originalteile und -Zubehör, damit eine optimale Leistung...
Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decal104-7729 104-7729 1. Warnung: Lesen Sie 2. Schnitt- bzw. die Anleitung, bevor Amputationsgefahr für Sie Wartungsarbeiten Hände und Füße: Stellen durchführen.
Einrichtung Medien und zusätzliche Artikel Beschreibung Menge Verwendung Bedienungsanleitung Vor dem Einbau und der Verwendung des Mähwerks lesen Ersatzteilkatalog Ermitteln der Ersatzteilnummern Konformitätsbescheinigung Als Bezug aufbewahren Zielplatte Bei Verwendung einer eFlex-Zugmaschine befestigen Feder Einbauen der Frontrolle Keine Teile werden benötigt Verfahren Das Mähwerk wird ohne Frontrolle geliefert.
Spindel), jeweils um einen Klick, bis das Papier Kanten zu erhalten (weitere Informationen fest gehalten wird, wenn Sie es von vorne finden Sie in der Toro Bedienungsanleitung für parallel zum Untermesser einführen. Wenn das das Schärfen der Spindeln). Papier gezogen wird, sollten Sie einen leichten Widerstand spüren.
Seite 7
• Positionieren Sie das Distanzstück über Befestigen Sie die Rollenhalterung und die den Montageflansch der Seitenplatte Distanzstücke mit den vorher abgenommenen (Werkseinstellung), wenn der Schnitthöhenbereich Muttern wieder an der Unterseite des zwischen 1,6 mm und 6,4 mm liegen soll (Bild Montageflansch.
Einstellen der Schnitthöhe Keine Teile werden benötigt Verfahren Hinweis: Dieses Mähwerk hat in der Grundausstattung ein Edgemax Micro-Cut- Untermesser und einen normalen Untermesserträger. Die effektive Schnitthöhe hängt von vorherigen Mähwerkkonfigurationen und Rasenbedingungen ab (d. h. Rollentyp, Abstand von Untermesser g014407 Bild 9 zur Mitte, weiche oder feste Grüns und saisonale Bedingungen).
Einstellen der Schnittleiste Keine Teile werden benötigt Verfahren g016945 Bild 11 Stellen Sie die mit den folgenden Schritten 1. Messlehre Schnittleiste so ein, dass Schnittgut sauber aus dem Spindelbereich ausgeworfen wird: Drehen Sie die Einstellschraube, bis die Rolle Lockern Sie die Schrauben, mit denen die obere vorne die Messlehre berührt.
Vorbereiten des Mähwerks für eine eFlex-Maschine Für diesen Arbeitsschritt erforderliche Teile: Zielplatte Neigungsarmfeder Einbauen der Zielplatte Wenn Sie das Mähwerk an einer eFlex-Zugmaschine verwenden, befestigen Sie die mitgelieferte Zielscheibe und stellen Sie die Maschinensensoren ein, wie in der Bedienungsanleitung für die g017294 eFlex-Zugmaschine beschrieben.
11 Messer: 30,8 kg; 14 Messer: 32,2 kg Anbaugeräte, Zubehör Ein Sortiment an Originalanbaugeräten und -zubehör von Toro wird für diese Maschine angeboten, um den Funktionsumfang des Geräts zu erhöhen und zu erweitern. Wenden Sie sich an einen offiziellen Vertragshändler...
Betrieb Drehen Sie dann die Einstellhandräder des Untermessers eine Kerbe nach rechts, bis Sie leichten Kontakt spüren. Hinweis: Bestimmen Sie die linke und rechte Seite Wichtig: der Maschine anhand der üblichen Einsatzposition. Ein leichter Kontakt ist stets ideal. Wenn nicht beständig ein leichter Kontakt gewährleistet werden kann, schärfen sich Mähwerkmerkmale die Kanten von Untermesser und Spindel...
Seite 13
g017859 Bild 17 1. Schnitthöhe in Zoll 3. Riemenscheibenkonfiguration g016915 Bild 15 zum Erhalten der Schnitthöhe 1. Riemenabdeckung 2. Anzahl der Spindelmesser 4. Riemenscheibenlayout Lösen Sie die Mutter des Lagergehäuses (Bild Lösen Sie die zwei Stellschrauben an jeder 16). Riemenscheibe, die sie versetzen müssen, mit einem 1/8"-Schraubenschlüssel.
Wartung Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Warten des Untermesser- trägers g014409 Bild 19 Entfernen des Untermesserträgers 1. Schraube des 2. Sicherungsmutter Drehen Sie die Einstellschraube des Untermesserträgers Untermesserträgers nach links, um den Abstand zwischen Untermesser und Spindel zu Nehmen Sie jede Schraube des vergrößern...
Sie hierfür einen Sechskantschlüssel (0,5") auf die Spindelscheibenausgabewelle an der linken Seite des Mähwerks. Hinweis: Weitere Anleitungen und Verfahren zum Läppen finden Sie im Toro Handbuch Läppen von Spindel und Sichelmähern, Formularnummer 90300PT. Hinweis: Um eine noch bessere Schnittkante zu erzielen, feilen Sie nach dem Läppen die...
Seite 16
Hinweis: Wenn das Mähwerk beim Läppen an der Maschine angeschlossen blieb, vergessen Sie nicht die Sechskantwelle der Maschine wieder an das Mähwerk zu kuppeln.
Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Toro Modelle eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß aller Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann.
