Produktinformation LSN
6.6. Externe Melderparallelanzeige MPA
Die Melderparallelanzeige MPA wird benötigt wenn der Melder nicht unmittelbar
sichtbar ist oder in Zwischendecken /−böden montiert wurde.
Die MPA ist in Fluren oder Zugängen der entsprechenden Gebäudeabschnitte bzw.
Räume zu montieren.
Die rote Alarmanzeige (A) entspricht der DIN 14 623.
D Die Anschaltbedingungen (siehe nächste Seite) sind hier strikt einzuhalten!

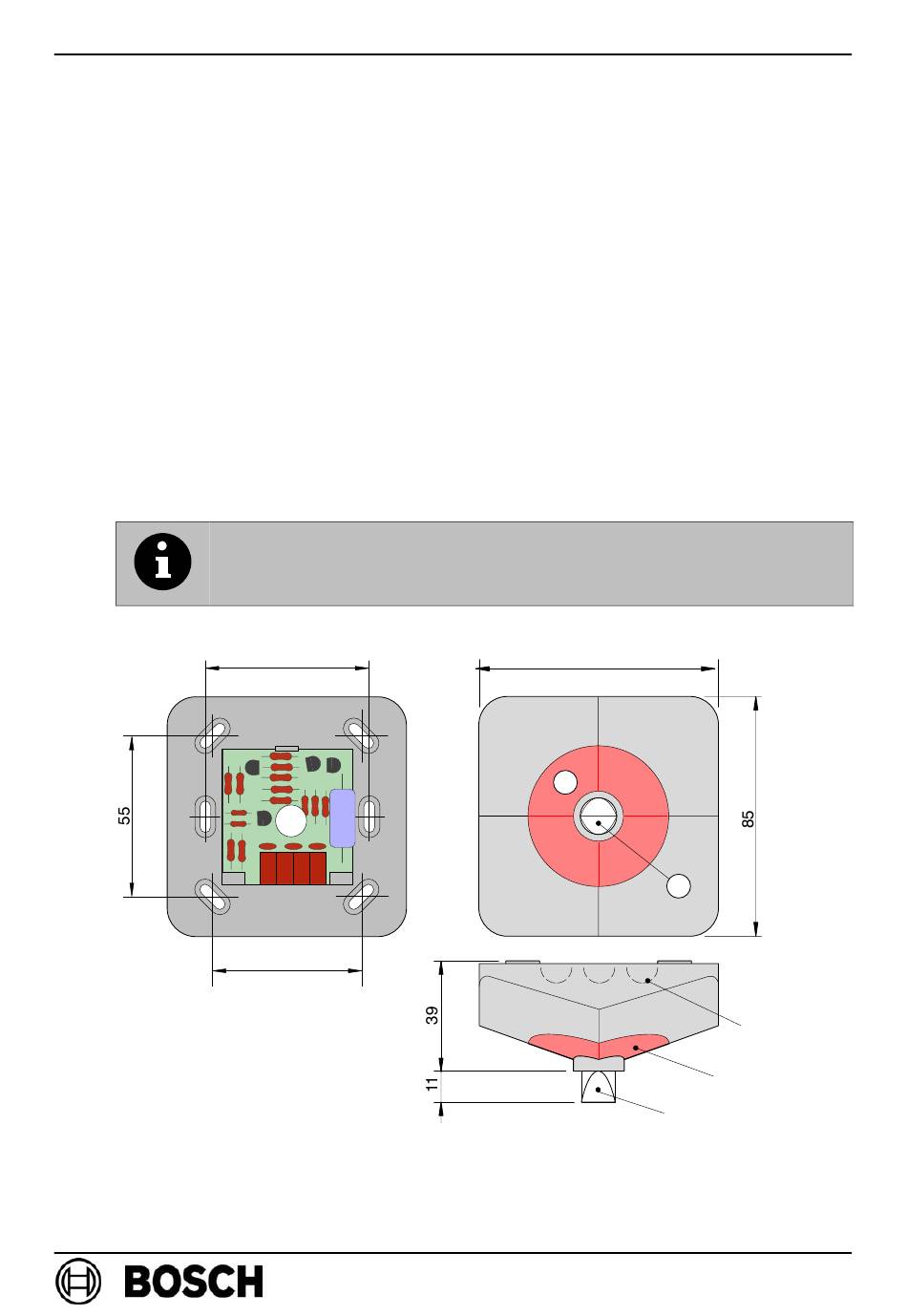

6.6.1. Montagehinweise
D Montage direkt an Decke oder Wand.
D Bei Kabelzuführung auf Putz (aP), die vorbereiteten Eingänge (X) am Gehäuse
herausbrechen, bei Kabelzuführung unter Putz (uP) wird das Kabel durch die
Öffnung unter der Anschaltplatine zugeführt.
Gemäß VdS−Richtlinie ist die MPA so zu montieren, dass die
flache Seite des Prismas (Y) in Blickrichtung des Betrachters
zeigt.
−Brandmelderserie 420
improved
60
1 2 3 4
55
Seite 24 von 36
85
A
Y
A
Y
ST−FIR / PRM1 / deh
PI − 34.68
X
BDL−F .01U.003.449
A3.de / 18.09.2006
