MCS 2040 plus
Servereinheit
4
Installation
Montageposition
Die MCS 2040 plus Servereinheit 1 (MCS1) wird im
19"‑Montagerahmen der Schrankvorderseite direkt über der
Leerblende 1 montiert.
Die MCS 2040 plus Servereinheit 2 (MCS2) wird im
19"‑Montagerahmen der Schrankvorderseite zwischen
Leerblende 1 und Leerblende 2 montiert.
Sehen Sie dazu Montageposition im 19"‑Systemschrank, Seite 7.
Hinweis!
Bei dem Austausch einer MCS 2040 plus Servereinheit gegen
eine MCS 2040 plus Servereinheit muss zwischen beiden
Servereinheiten immer ein Abstand von 1 Höheneinheit (HE)
eingehalten werden.

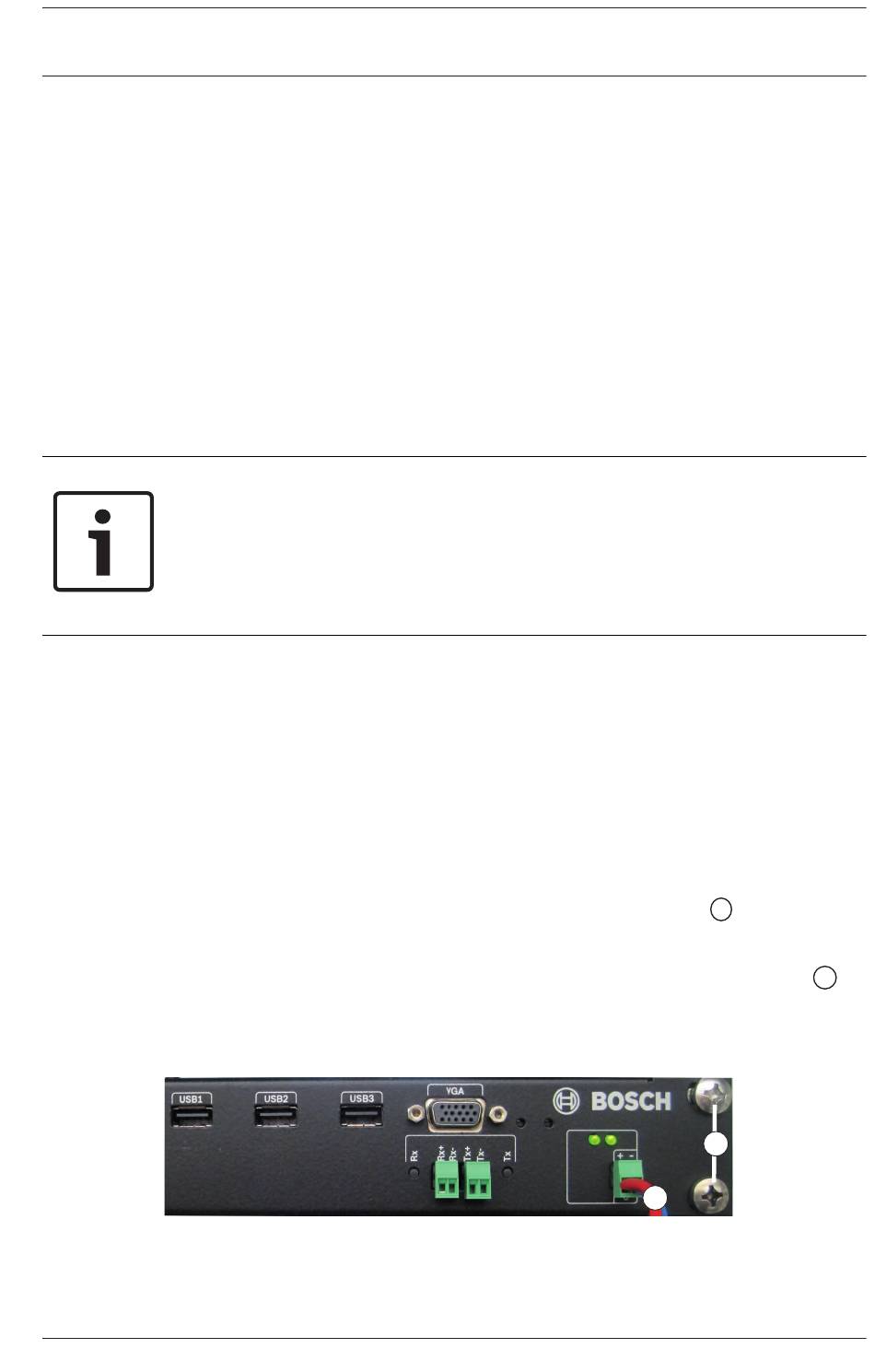

Montagereihenfolge
Gehen Sie bei der Montage folgendermaßen vor:
1.
2.
3.
4.
5.
Bosch Sicherheitssysteme GmbH
Setzen Sie die mitgelieferten Käfigmuttern beidseitig in die
Profilschienen des Montagerahmens an der vorgesehenen
Montageposition ein.
Schieben Sie die MCS-Kassette in die vorgesehene
Einschubposition.
Verschrauben Sie die Befestigungsschrauben
Käfigmuttern.
Stecken Sie das vorinstallierte Stromversorgungskabel
an.
Stecken Sie das Ethernet-Kabel an.
Installation | de
mit den
1
1
2
2017.12 | V 1.1 | F.01U.317.701
13
2
