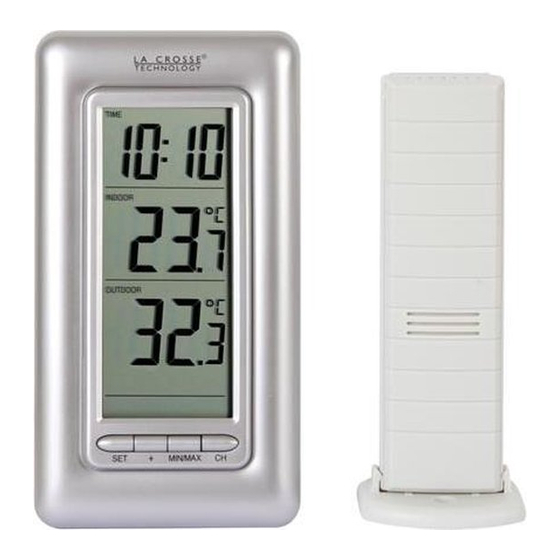

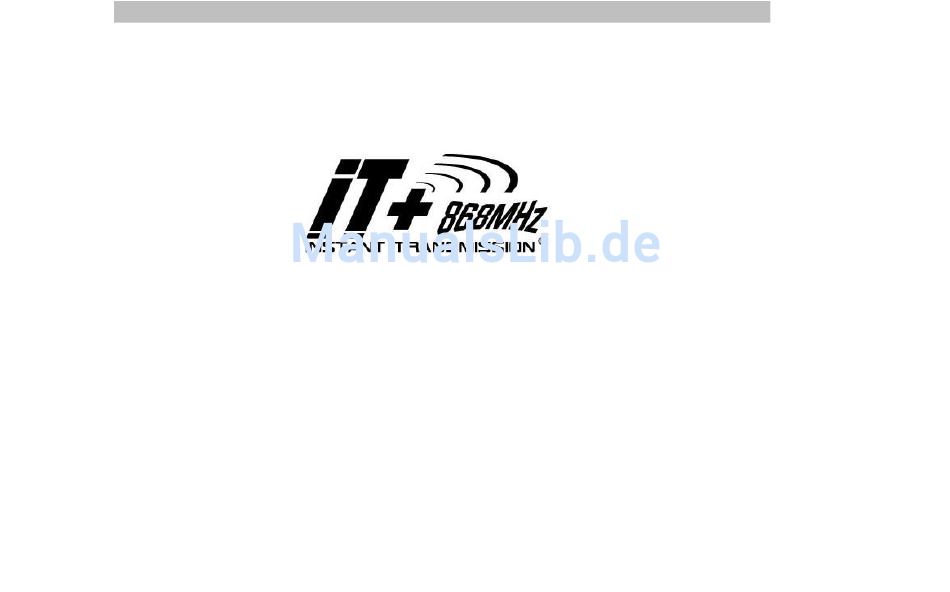

DRAHTLOSE 868 MHz-TEMPERATURSTATION
Betriebsanleitung
EINFÜHRUNG:
Herzlichen Glückwunsch zum Erwerb dieser kleinen 868 MHz-Temperaturstation. Sie zeigt Ihnen die
Tageszeit, die Raumtemperatur sowie Außentemperatur an. Mit nur vier leicht bedienbaren Tasten eignet
sich dieses Produkt ideal für den Einsatz in Heim oder Büro.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Conrad WS 9162 IT
Inhaltszusammenfassung für Conrad WS 9162 IT
- Seite 1 DRAHTLOSE 868 MHz-TEMPERATURSTATION Betriebsanleitung EINFÜHRUNG: Herzlichen Glückwunsch zum Erwerb dieser kleinen 868 MHz-Temperaturstation. Sie zeigt Ihnen die Tageszeit, die Raumtemperatur sowie Außentemperatur an. Mit nur vier leicht bedienbaren Tasten eignet sich dieses Produkt ideal für den Einsatz in Heim oder Büro.
- Seite 2 MERKMALE: Aufhängeöse LCD- Bildschirm Batteriefach- deckel Klappbarer Funktions- Aufsteller Tasten Die Temperaturstation • Quarzuhr mit 12- oder 24-Stunden-Zeitanzeige (Stunden und Minuten, manuell einstellbar) • Raum- und Außentemperaturanzeige in Celsius (°C) oder Fahrenheit (°F)
- Seite 3 • Anzeige der gespeicherten minimalen und maximalen Raumtemperatur, Außentemperatur • Empfängt bis zu drei Außenbereichskanäle Drahtlose 868 MHz-Signalübertragung • Signalemfangsintervalle 4 s • • Batterietiefstandsanzeige • Tischaufstellung (klappbarer Tischständer) oder Wandmontage Der Außentemperatursender • Fernübertragung der Außentemperatur zur Temperaturstation per 868 MHz- Signal •...
- Seite 4 GRUNDEINSTELLUNG: Bei Benützung von einem Außensender Legen Sie zuerst die Batterien in den Außensender ein (siehe “Einlegen und Ersetzen der Batterien im Außentemperatursender” unten). Legen Sie innerhalb von 2 Minuten nach Inbetriebnahme des Außentemperatursenders die Batterien in die Temperaturstation ein (siehe “Einlegen und Ersetzen der Batterien in der Temperaturstation”...
- Seite 5 werden. Zur Sicherstellung einer ausreichenden 868 MHz-Übertragung sollte zwischen den endgültigen Montagepositionen von Temperaturstation und Außensender unter guten Bedingungen keine größere Entfernung als 100 m liegen (Sehen Sie dazu die Hinweise unter “Platzierung” und “868 MHz-Empfang”). Bei Benutzung von mehr als einem Außensender Wurde die ursprüngliche Grundeinstellung mit nur einem Außensender vorgenommen, so sollte der Anwender alle Batterien aus Temperaturstation und Außensender entfernen und mindestens 60 Sekunden warten.
- Seite 6 innerhalb von 40 Sekunden der Fall, so müssen die Batterien aus beiden Geräteteilen entnommen werden und eine neuerliche Grundeinstellung ab Schritt 1 ist vorzunehmen. Setzen Sie innerhalb von 10 Sekunden, nachdem die Temperaturstation das Signal vom ersten Sender erfolgreich empfangen hat, die Batterien in den zweiten Sender ein. Die Temperatur- des zweiten Außensenders sowie das Symbol "Kanal 2"...
-
Seite 7: Wichtiger Hinweis
WICHTIGER HINWEIS: Wenn die obige Beschreibung für die Einstellung zusätzlicher Außensender nicht korrekt befolgt wird, können Übertragungsprobleme auftreten. Treten solche Probleme auf, so ist eine Entnahme der Batterien aus allen Geräteteilen und eine Neueinstellung ab Schritt 1 erforderlich. Einlegen und Ersetzen der Batterien in der Temperaturstation Die Temperaturstation arbeitet mit zwei 1,5 V-Batterien vom Typ Mignon AA, IEC LR6. -
Seite 8: Installation Und Austausch Der Batterien Im Außentemperatursender
INSTALLATION UND AUSTAUSCH DER BATTERIEN IM AUßENTEMPERATURSENDER: Der Außentemperatursender arbeitet mit zwei 1,5 V-Batterien vom Typ Mignon AA, IEC LR6. Zur Installation oder zum Austausch dieser Batterien folgen Sie bitte den Schritten unten: Ziehen Sie den Batteriefachdeckel von der Rückseite des Außensenders ab. Legen Sie unter Beachtung der korrekten Polarität (siehe Markierung) die Batterien in das Batteriefach ein. - Seite 9 Bitte beteiligen Sie sich am aktiven Umweltschutz und entsorgen Sie Altbatterien nur bei den autorisierten Sammelstellen.
- Seite 10 FUNKTIONSTASTEN: Temperaturstation: Die Temperaturstation verfügt über vier leicht bedienbare Funktionstasten. Ch -Taste Set -Taste + -Taste Min/max -Taste Set -Taste (Einstellung) • Drücken und halten Sie die Taste für etwa 3 Sekunden zum Eintritt in den Manuellen Einstellmodus (SET-Modus).
- Seite 11 min/ max/ -Taste (Minimum/ Maximum) Taste drücken zum Umschalten zwischen den Anzeigen der gespeicherten minimalen und • maximalen Messwerte von Raumtemperatur, Außentemperatur und Außenluftfeuchtigkeit. • Taste während der Anzeige des minimalen oder maximalen Speicherwertes drücken und halten zur Rückstellung des jeweiligen gespeicherten minimalen und maximalen Wertes. + -Taste (Plus) Zur Durchführung von manuellen Einstellungen.
-
Seite 12: Lcd-Bildschirm Und Einstellungen
LCD-BILDSCHIRM UND EINSTELLUNGEN: *Wenn das Signal korrekt empfangen wird, Zeit bleibt das Symbol dauerhaft an. (Wenn nicht wird das Symbol Raumtemperatur nicht angezeigt.) in °C Dadurch lässt sich erkennen ob der letzte Signalempfangsversuc h erfolgreich war oder Außentemperatur nicht, während das in °C Empfangssymbol Blinken... -
Seite 13: Manuelle Einstellungen
Für bessere Ablesbarkeit ist der LCD-Bildschirm in drei Sektionen aufgeteilt, die der Anzeige der Tageszeit, der Raumtemperatur und der Außenbereichsdaten dienen. Sektion 1 - ZEIT • Anzeige der Tageszeit Section 2 - RAUMTEMPERATUR • Anzeige der Raumtemperatur Section 3 - AUSSENTEMPERATUR •... -
Seite 14: Manuelle Zeiteinstellung
Hinweis: Wenn die Zeitanzeige auf das 12-Stunden-Format gestellt wird, erfolgt die Temperaturanzeige automatisch in Fahrenheit (°F). Im 24-Stunden-Format erfolgt die Anzeige in Celsius (°C). Drücken und halten Sie im normalen Anzeigemodus die set -Taste für etwa 3 Sekunden. Die Anzeige "12h" oder "24h" wird blinken. Stellen Sie mit der + -Taste den gewünschten Anzeigemodus ein. -
Seite 15: Ansicht Der Gespeicherten Minimal- Und Maximalwerte
Die Minutenstellen werden blinken. Stellen Sie mit der + -Taste die Minuten ein (Drücken und Halten der Taste führt zu schneller Einstellung). Drücken Sie die set -Taste ein weiteres Mal zur Rückkehr in den normalen Anzeigemodus. ANSICHT DER GESPEICHERTEN MINIMAL- UND MAXIMALWERTE: Der Anwender kann mithilfe folgender Schritte die gespeicherten Minimal- und Maximalwerte der Raumtemperatur, der Außentemperatur betrachten: Drücken Sie die min/ max -Taste ein Mal zur Ansicht der minimalen Raumtemperatur,... -
Seite 16: Ansicht Der Minimalen Und Maximalen Anzeigen Des Nächsten Kanals
Drücken Sie die min/ max -Taste ein weiteres Mal zur Ansicht der maximalen Raumtemperatur, Außentemperatur. Maximum-symbol ANSICHT DER MINIMALEN UND MAXIMALEN ANZEIGEN DES NÄCHSTEN KANALS: Der Benutzer kann zwischen den Anzeigen der minimalen und maximalen Raumtemperatur und der minimalen und maximalen Außentemperatur der anderen Kanäle wählen. Um die Anzeigen des nächsten Kanals betrachten zu können, sollte der Benutzer den folgenden Schritten folgen: Drücken Sie zur Änderung des Kanals die CH-Taste. -
Seite 17: Rückstellung Der Gespeicherten Minimal- Und Maximalwerte
Außentemperatur. Drücken Sie die min/ max -Taste ein weiteres Mal zur Ansicht der maximalen Raumtemperatur, Außentemperatur. RÜCKSTELLUNG DER GESPEICHERTEN MINIMAL- UND MAXIMALWERTE: Der Anwender kann mithilfe folgender Schritte die gespeicherten minimalen und maximalen Temperatur- und Luftfeuchtigkeitswerte auf deren aktuelle Werte zurückstellen: Drücken Sie die min/ max -Taste ein Mal zur Anzeige der Minimalwerte. -
Seite 18: Aussentemperatursender
AUSSENTEMPERATURSENDER: Die Außentemperatur wird etwa alle 4 Sekunden gemessen und zur Temperaturstation gesendet. Der Sendebereich des Außensenders kann durch die Umgebungstemperatur beeinflusst werden. Bei sehr kalten Temperaturen kann sich die Sendeentfernung vermindern. Bitte beachten Sie dies bei der Platzierung des Außensenders. 868 MHz-EMPFANGSTEST: Die Temperaturstation sollte die Außentemperaturdaten innerhalb weniger Minuten nach der Grundeinstellung empfangen und anzeigen. - Seite 19 Störungen des Empfangs können auch von Nachbarn verursacht werden, die auf derselben Frequenz (868 MHz) arbeitende Geräte betreiben. Hinweis: Erfolgt eine korrekte Übertragung der 868 MHz-Signale, so sollten die Batteriefächer von Temperaturstation und Außensendern nicht mehr geöffnet werden, da sich dadurch die Batterien aus den Kontakten lösen und damit eine unerwünschte Rückstellung herbeiführen könnten.
-
Seite 20: Batterietiefstandsanzeige
BATTERIETIEFSTANDSANZEIGE Wenn die Batterien erneuert werden müssen, erscheint auf dem LCD ein Batteriesymbol als Batterietiefstandanzeige. PLATZIERUNG DER TEMPERATURSTATION: Die Temperaturstation wird komplett mit einem ausklappbaren Tischständer geliefert, so dass entweder Tischaufstellung oder Wandmontage möglich ist. Bitte stellen Sie vor der Wandmontage sicher, dass die Temperatur- und Luftfeuchtigkeitswerte an der gewünschten Montagestelle korrekt empfangen werden können. -
Seite 21: Platzierung Des Außentemperatursenders
PLATZIERUNG DES AUßENTEMPERATURSENDERS: Der Außensender ist mit einer Konsole ausgerüstet, die mithilfe zweier mitgelieferter Schrauben an eine Wand montiert werden kann. Wird die Konsole an der Unterseite des Außensenders fixiert, so kann der Außensender auch auf jeder ebenen Fläche aufgestellt werden. Wandmontage wie folgt: Befestigen Sie die Konsole mithilfe von Schrauben und Dübeln an der gewünschten Stelle an einer Wand. -
Seite 22: Pflege Und Instandhaltung
Hinweis: Bevor Sie die Konsole(n) der/ des Außensender(s) fest montieren, platzieren Sie bitte alle Geräteteile an den gewünschten Aufstell- oder Montageorten und prüfen damit, ob die Außenbereichsdaten korrekt empfangen werden. Sollte dies nicht der Fall sein, so genügt in den meisten Fällen ein geringfügiges Verschieben der Montagestelle(n) für einen ausreichenden Signalempfang. -
Seite 23: Technische Daten
• Reparaturbedürftige Geräte zum Händler bringen und dort von qualifiziertem Fachpersonal überprüfen lassen. Öffnen des Gehäuses sowie eigene Reparaturversuche führen zum Erlöschen der Garantieansprüche. • Gerät keinen extremen und plötzlichen Temperaturschwankungen aussetzen, da dies zu schnellem Wechsel der Anzeigeangaben und damit zur Beeinträchtigung der Genauigkeit der Messwerte führt. -
Seite 24: Haftungsausschluss
Abmessungen (L x B x H) Temperaturstation 80 x 29,4 x 150 mm Außentemperatursenders 38,2 x 21,2 x 128,3 mm HAFTUNGSAUSSCHLUSS: Elektrischer und elektronischer Abfall enthält gefährliche Substanzen. Entsorgung von solchem • Abfall in der freien Natur oder auf nicht autorisierten Deponien schädigt die Umwelt in hohem Maße. - Seite 25 • Der Hersteller oder Lieferant übernimmt keine Verantwortung für ungenaue Anzeigen oder Konsequenzen, die aus ungenauen Anzeigen resultieren sollten. Dieses Produkt wurde nur für den Hausgebrauch und nur als Indikator von Temperatur und • Luftfeuchtigkeit entwickelt. Dieses Produkt darf nicht für medizinische Zwecke oder für die Information der Öffentlichkeit •...
