3 Funktionsweise

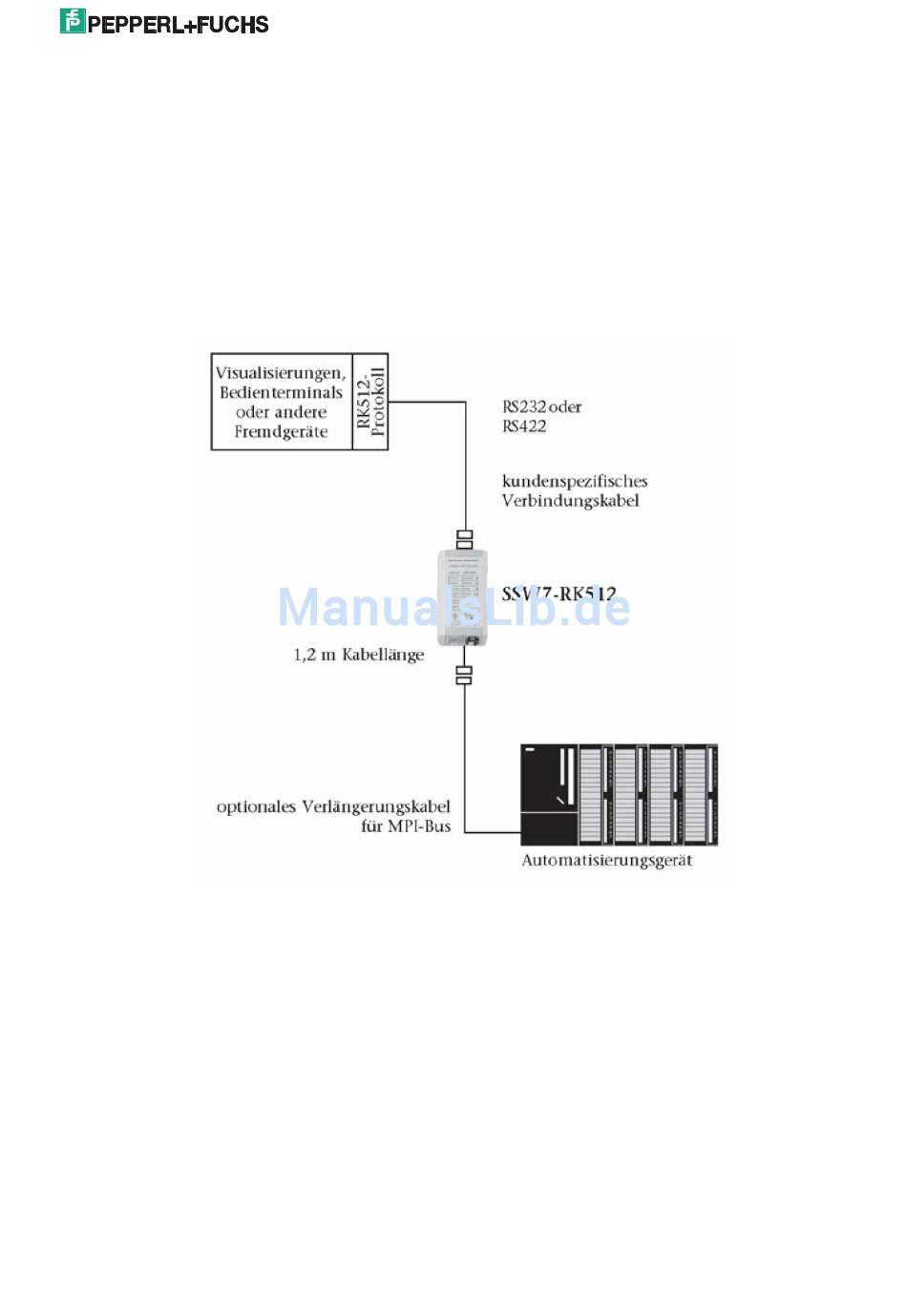

Der MPI-Adapter setzt das RK512-Protokoll einer seriellen Schnittstelle (z.B. TERMEX über ENT-DC) auf den
MPI-Bus um.
Er besitzt eine 1,2m lange Verbindungsleitung welche direkt auf die CPU des Automatisierungsgeräts gesteckt
wird. Der 9-polige SubD-Stecker des MPI-Adpaters wird über ein Standard-Nullmodemkabel mit dem ENT-DC
verbunden.
Die Spannungsversorgung erfolgt üblicherweise von der CPU über die MPI-Leitung. Es ist jedoch auch möglich
den MPI-Adapter extern mit 24V zu speisen (siehe Kap.2).
Beachten Sie in diesem Fall unbedingt die Polarität!
