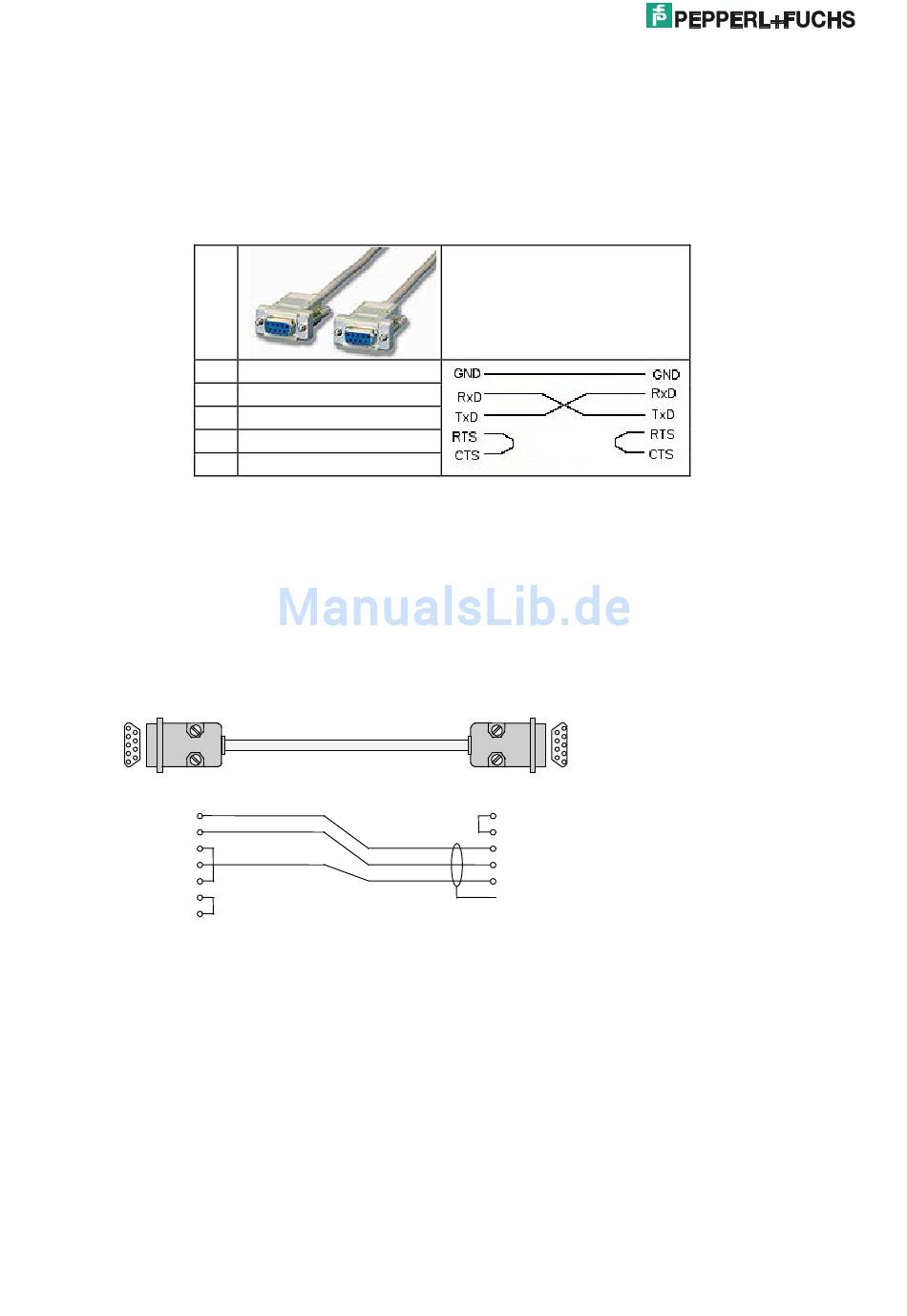

8 Verbindungskabel

8.1 Nullmodemkabel (PC - MPI-Adapter)

(Zur Inbetriebnahme)
Pin
8.2 S-ENT/PC-9 Verbindungskabel
ENT-DC-30 zum MPI-Adapter (9pol SubD)
PC
9pol SubD female
RxD 2
TxD 3
DTR 4
GND 5
DSR 6
RTS 7
CTS 8
SK_MPI_V15_TH_D.doc / 19.06.06
2 RxD (Receive Data)
3 TxD (Transmit Data)
5 GND (Common)
7 RTS (Request to Send)
8 CTS (Clear to Data)
ENT-DC
9pol SubD female
1 Tx-
2 Tx+
6 TxD
7 RxD
9 GND
case
Verbindungskabel • 14
