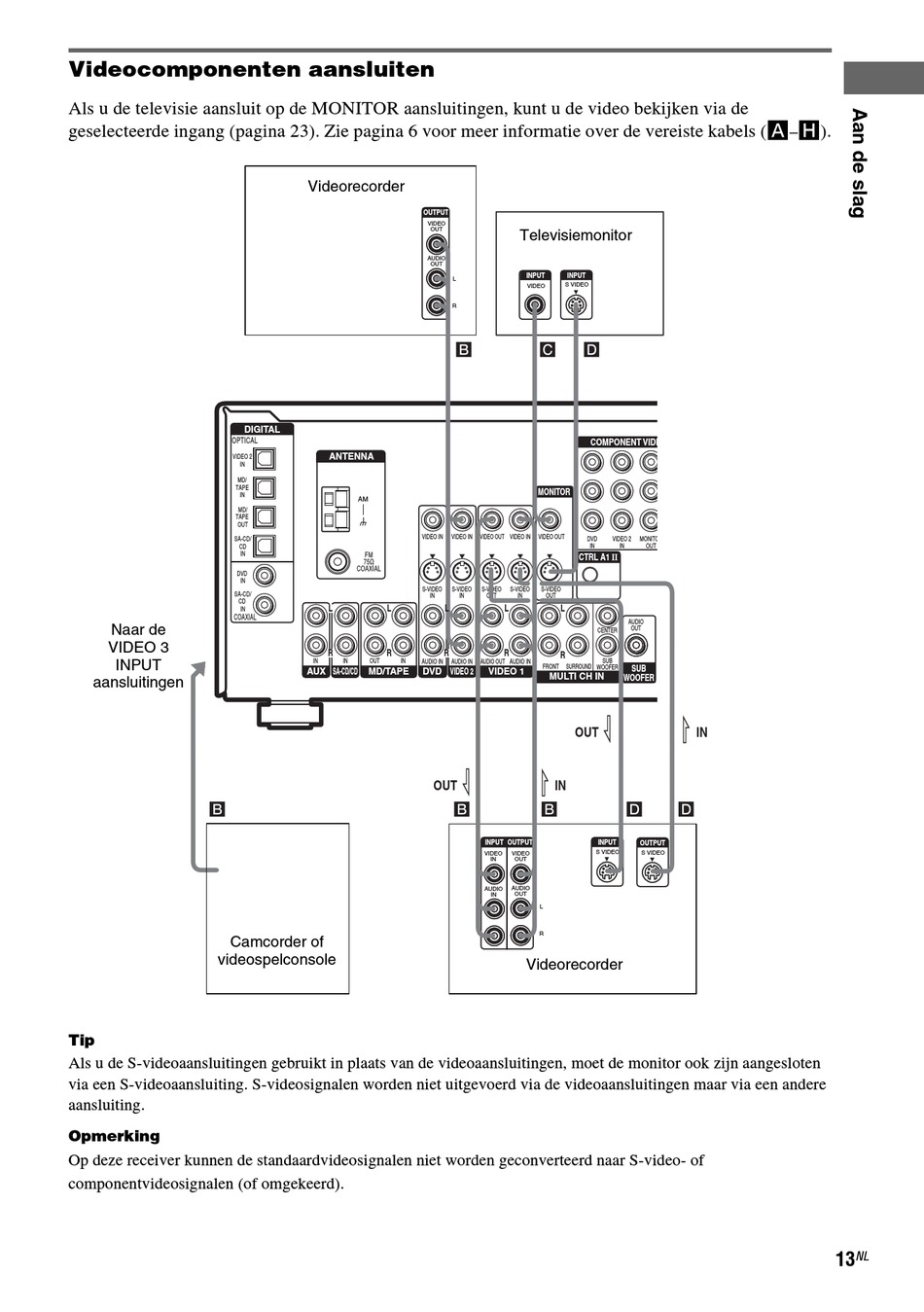

Videocomponenten aansluiten
Als u de televisie aansluit op de MONITOR aansluitingen, kunt u de video bekijken via de
geselecteerde ingang (pagina 23). Zie pagina 6 voor meer informatie over de vereiste kabels (A
OPTICAL
VIDEO 2
IN
MD/
TAPE
IN
MD/
TAPE
OUT
SA-CD/
CD
IN
DVD
IN
SA-CD/
CD
IN
COAXIAL
Naar de
VIDEO 3
INPUT
aansluitingen
B
Camcorder of
videospelconsole
Tip
Als u de S-videoaansluitingen gebruikt in plaats van de videoaansluitingen, moet de monitor ook zijn aangesloten
via een S-videoaansluiting. S-videosignalen worden niet uitgevoerd via de videoaansluitingen maar via een andere
aansluiting.
Opmerking
Op deze receiver kunnen de standaardvideosignalen niet worden geconverteerd naar S-video- of
componentvideosignalen (of omgekeerd).
