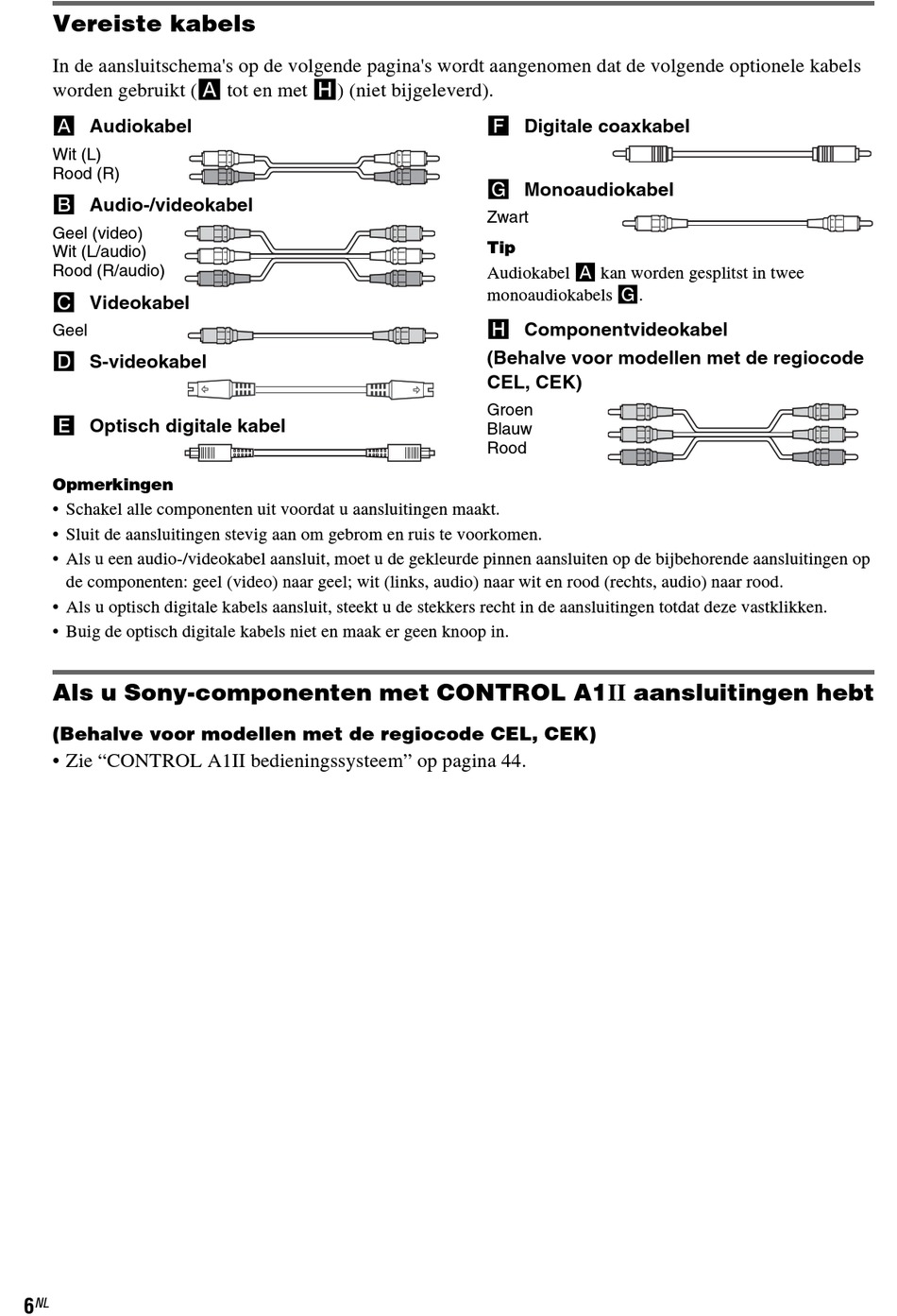

Vereiste kabels
In de aansluitschema's op de volgende pagina's wordt aangenomen dat de volgende optionele kabels
worden gebruikt (A tot en met H) (niet bijgeleverd).
A Audiokabel
Wit (L)
Rood (R)
B Audio-/videokabel
Geel (video)
Wit (L/audio)
Rood (R/audio)
C Videokabel
Geel
D S-videokabel
E Optisch digitale kabel
Opmerkingen
• Schakel alle componenten uit voordat u aansluitingen maakt.
• Sluit de aansluitingen stevig aan om gebrom en ruis te voorkomen.
• Als u een audio-/videokabel aansluit, moet u de gekleurde pinnen aansluiten op de bijbehorende aansluitingen op
de componenten: geel (video) naar geel; wit (links, audio) naar wit en rood (rechts, audio) naar rood.
• Als u optisch digitale kabels aansluit, steekt u de stekkers recht in de aansluitingen totdat deze vastklikken.
• Buig de optisch digitale kabels niet en maak er geen knoop in.
Als u Sony-componenten met CONTROL A1II aansluitingen hebt
(Behalve voor modellen met de regiocode CEL, CEK)
• Zie "CONTROL A1II bedieningssysteem" op pagina 44.
NL
6
F Digitale coaxkabel
G Monoaudiokabel
Zwart
Tip
Audiokabel A kan worden gesplitst in twee
monoaudiokabels G.
H Componentvideokabel
(Behalve voor modellen met de regiocode
CEL, CEK)
Groen
Blauw
Rood
