IC-KP2-1HB6-2V15B
Installation

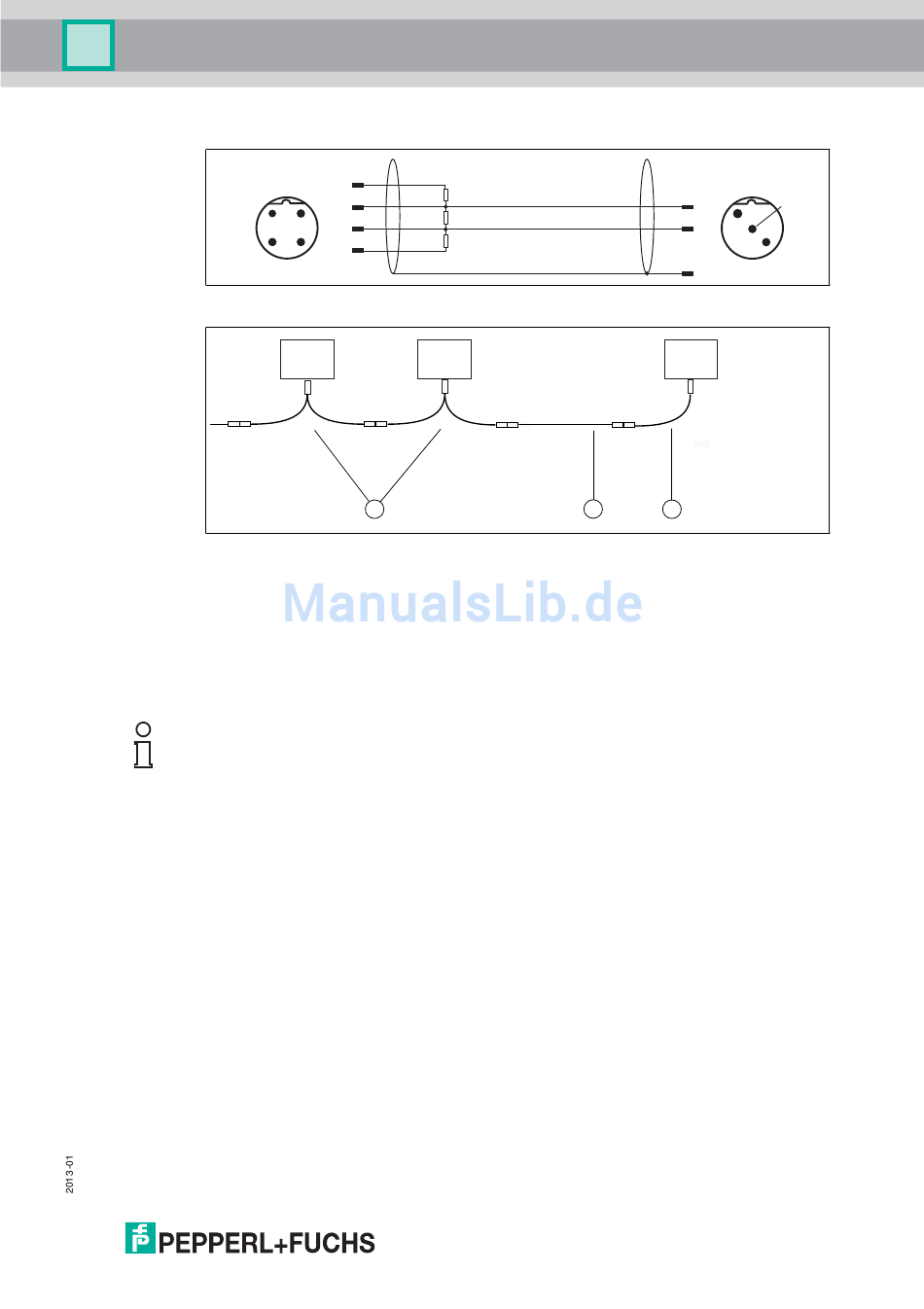

Anschlussbelegung des ICZ-2T/TR-0.2M-PUR ABG-V15B-G
2
3
Verbindungsbeispiel benachbarter Geräte
1 Y-Verbindungskabel
ICZ-3T-0.2M-PUR ABG-V15B-G
2 V15B-G-*M-PUR ABG-V15B-G
3 Für letzten Teilnehmer:
ICZ-2T/TR-0.2M-PUR ABG-V15B-G
mit integriertem Abschlusswiderstand
Hinweis!
Weitere Informationen zur Installation des PROFIBUS finden Sie in der
Broschüre:
"PROFIBUS Technische Richtlinie, Aufbaurichtlinien PROFIBUS DP/FMS"!
Die Broschüre ist erhältlich bei:
PROFIBUS Nutzerorganisation e.V.
Haid- und Neu-Str. 7
D-76131 Karlsruhe
Telefon: +49 721 96 58 590
Telefax: +49 721 96 58 589
E-Mail: PROFIBUS-International@compuserve.com
http://www.PROFIBUS.com
1
R1 390 Ohm
4
1
R2 220 Ohm
2
R3 390 Ohm
4
3
1
PB-P
4
PB-N
2
5
2
3
2 5
4
IC-KP-B6-V15B
