Let op!
Zodra bij de gelijkstroommeting een "-" voor de
meetwaarde wordt aangetoond, is de gemeten
stroom negatief (of de meetleidingen werden verwis-
seld). Meet geen stroom in stroomkringen, waarin
spanningen van meer dan 35 VDC kunnen optreden,
omdat dit voor u onder ongunstige omstandigheden
levensgevaarlijk is. Meet in geen geval stromen van
meer dan 24 mA. Meet stromen die gelijk zijn aan of
kleiner zijn dan 24 mA alleen in stroomkringen, die
zelf met 25 mA zijn beveiligd.
Stroombron
De feitelijk taak van het stroom-ijkinstrument is het met behulp van
een zeer nauwkeurige instelbare meetstroom een aangesloten mul-
timeter in diens mA-meetbereik af te stellen (te ijken). Doe hiervoor
het volgende:
a) Verbind de aansluitleiding (platte stekker behuizing beneden) met
het uitgeschakelde stroom-ijktoestel. Let erop, dat de verbinding
correct is.
b) Zet de schakelaar "FUNCTION" op "CURRENT SOURCE" en het
meergangpotentiometer "CAL. ADJUST" op de linker aanslag
(helemaal naar links draaien).
c) Zet de schakelaar "RANGE" op de rechter plaats voor twee
plaatsen achter de komma tot max. 19,99 mA of op de linker
plaats voor een plaats achter de komma en max. 24 mA.
d) Schakel het stroom-ijktoestel met behulp van de schakelaar
"POWER" op "I" in. Na een korte initialisatietijd ist het toestel
gereed.
e) Verbind de krokodilklemmen van de aansluitleiding met de meet-
punten van de af te stellen en uitgeschakelde multimeter en zet
hem op ADC-meting.
62
Durchführung von Messungen, Betrieb als
"Quelle"
mA-Gleichstrommessung
Zur Messung von niedrigen Gleichströmen bis max. 24 mADC gehen
Sie wie folgt vor:
a) Verbinden Sie die Anschlußleitung (flache Steckergehäuseseite
nach unten) mit dem ausgeschalteten Stromkalibrator. Achten Sie
auf einen sicheren Sitz.
b) Stellen Sie den Schalter "FUNCTION" auf "mA MEASURE" (ganz
links).
c) Stellen Sie den Schalter "RANGE" auf die rechte Position für zwei
Stellen nach dem Komma bis max. 19,99 mA oder auf die linke
Position für eine Stelle nach dem Komma und max. 24 mA.
d) Schalten Sie den Stromkalibrator über den Schalter "POWER" auf
"I" ein. Nach einer sehr kurzen Initialisierungsphase ist das Meß-
gerät betriebsbereit.

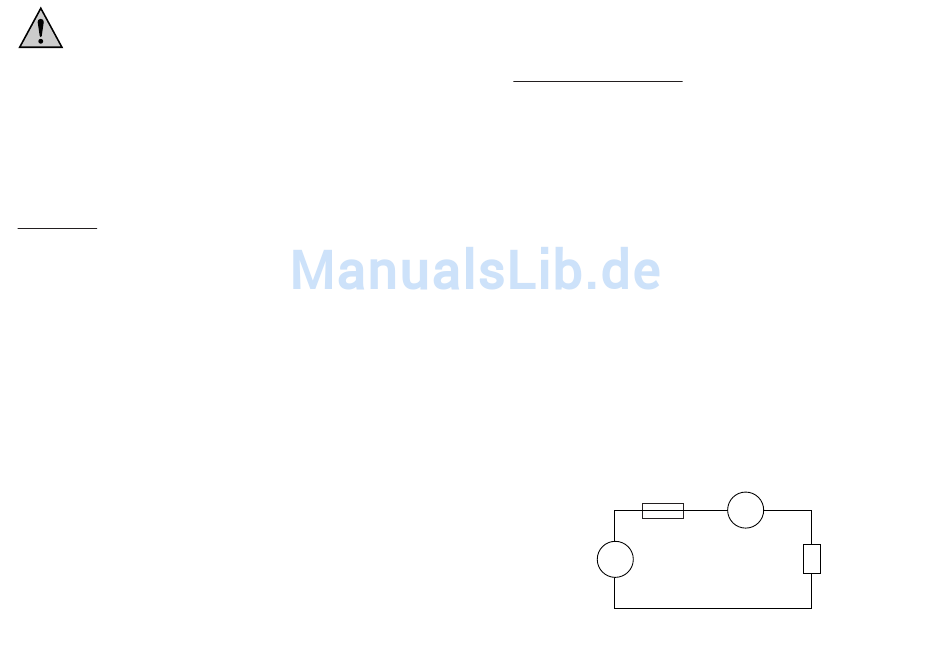

e) Verbinden Sie die Krokodilklemmen der Anschlußleitung in Serie
mit dem Meßobjekt (siehe nachfolgende Abbildung).
Sicherung
~ -
Strom-
quelle
Meßgerät
mA
Meßobjekt
11
