1. Befestigungsplatte
2. Schrauben
3. Ziehen Sie die Schrauben auf ein Drehmoment
von 92-113 Nm an.
4
Montieren des Laubbläsers
an der Zugmaschine
Für diesen Arbeitsschritt erforderliche Teile:
1 Laubbläser
1 Arretierbolzen
1
Splint
Verfahren
1. Nehmen Sie alle Anbaugeräte vorne von der
Maschine ab.
2. Fahren Sie mit der Zugmaschine rückwärts
hinter den Anbaugerätadapter.
3. Heben Sie den Adapter der Zugmaschine auf
den Anbaugerätadapter.
Hinweis:
Heben Sie den Achsständer über die
Höhe der Rollen an.
4. Stecken Sie den Arretierbolzen durch die
Adapter und befestigen Sie ihn mit einem Splint
(Bild 12).

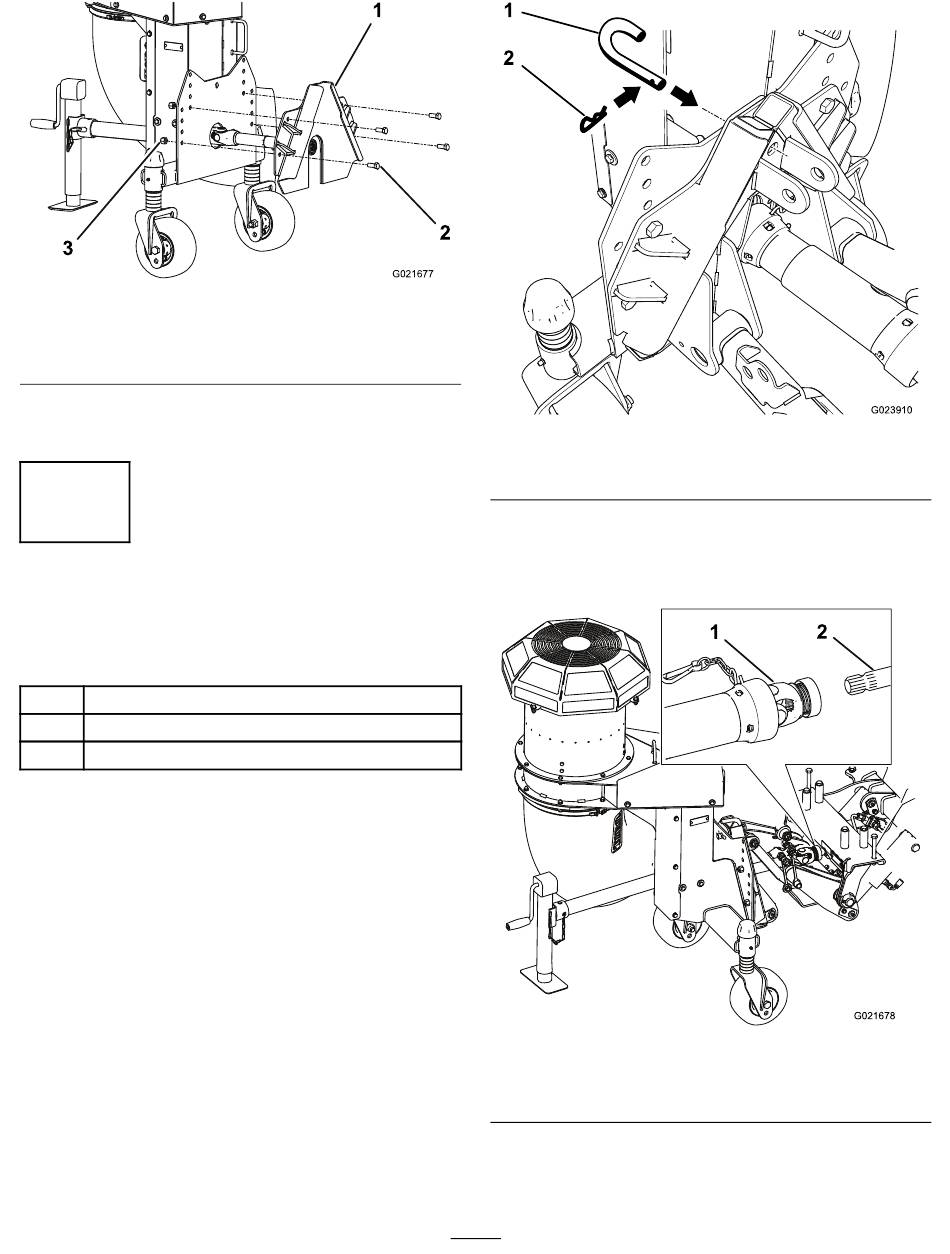

Bild 11
3. Sicherungsmuttern
g021677
1. Arretierbolzen
5. Schieben Sie die Schnellkupplung auf
die Welle, um die Antriebswelle am
Schnellkupplungsrahmen zu befestigen
13).
1. Antriebswelle
6. Befestigen Sie die Sicherheitskette am
Schnellkupplungsrahmen
9
Bild 12
2. Splint
Bild 13
2. Schnellkupplungs-
Rahmenwelle
(Bild 13).
g023910
(Bild
g021678
