Viessmann Vitocell 100-V CVWC Montage- Und Serviceanleitung Für Die Fachkraft Seite 9

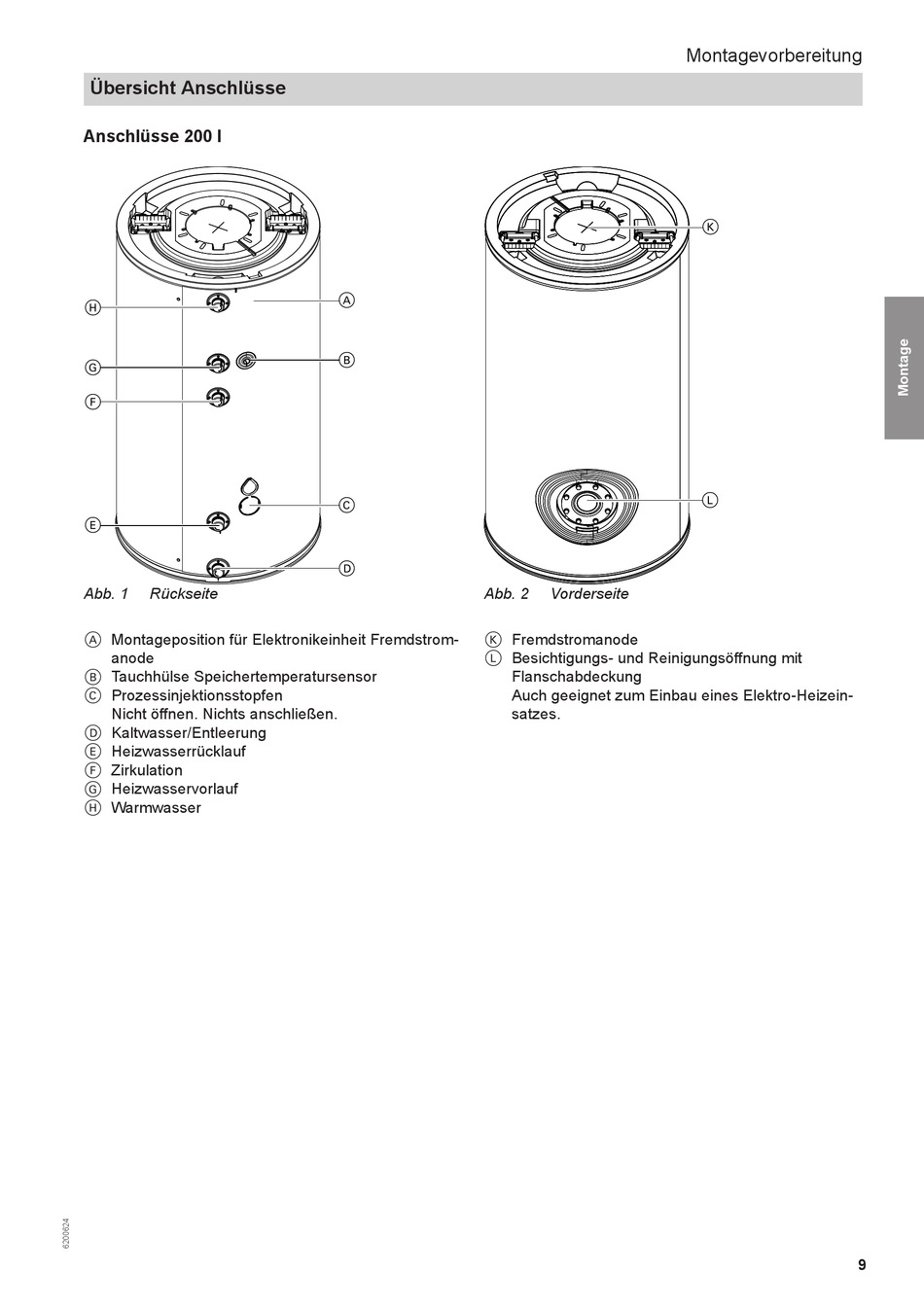

Übersicht Anschlüsse
Anschlüsse 200 l
H
G
F
E
Abb. 1 Rückseite
Montageposition für Elektronikeinheit Fremdstrom-
A
anode
Tauchhülse Speichertemperatursensor
B
Prozessinjektionsstopfen
C
Nicht öffnen. Nichts anschließen.
Kaltwasser/Entleerung
D
E Heizwasserrücklauf
Zirkulation
F
Heizwasservorlauf
G
Warmwasser
H
A
B
C
D
Abb. 2
Fremdstromanode
K
L Besichtigungs- und Reinigungsöffnung mit
Flanschabdeckung
Auch geeignet zum Einbau eines Elektro-Heizein-
satzes.
Montagevorbereitung
K
L
Vorderseite
