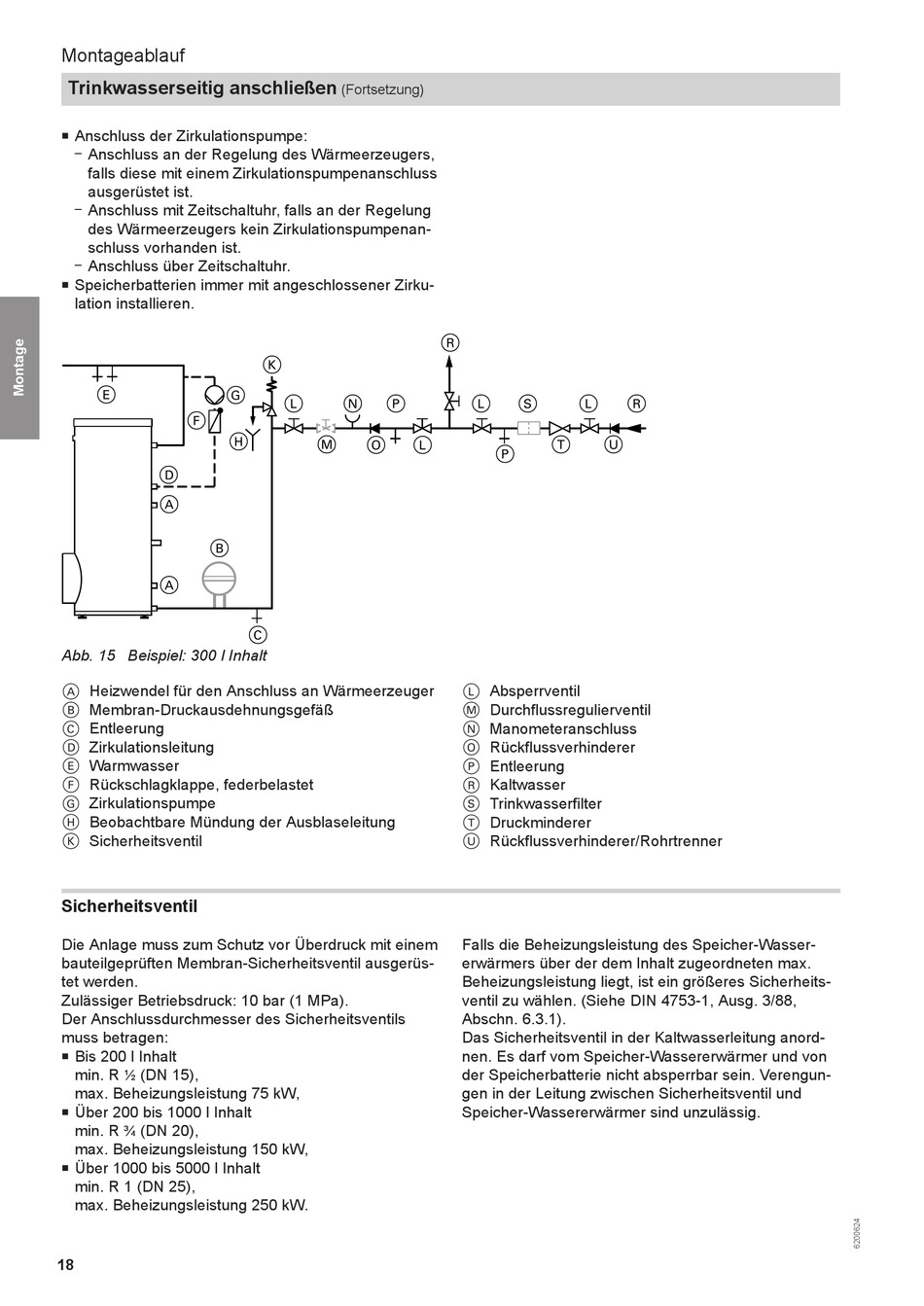

Montageablauf
Trinkwasserseitig anschließen
Anschluss der Zirkulationspumpe:
■
– Anschluss an der Regelung des Wärmeerzeugers,
falls diese mit einem Zirkulationspumpenanschluss
ausgerüstet ist.
– Anschluss mit Zeitschaltuhr, falls an der Regelung
des Wärmeerzeugers kein Zirkulationspumpenan-
schluss vorhanden ist.
Anschluss über Zeitschaltuhr.
–
■ Speicherbatterien immer mit angeschlossener Zirku-
lation installieren.
E
G
F
H
D
A
B
A
Abb. 15 Beispiel: 300 l Inhalt
Heizwendel für den Anschluss an Wärmeerzeuger
A
Membran-Druckausdehnungsgefäß
B
Entleerung
C
Zirkulationsleitung
D
Warmwasser
E
Rückschlagklappe, federbelastet
F
Zirkulationspumpe
G
Beobachtbare Mündung der Ausblaseleitung
H
Sicherheitsventil
K
Sicherheitsventil
Die Anlage muss zum Schutz vor Überdruck mit einem
bauteilgeprüften Membran-Sicherheitsventil ausgerüs-
tet werden.
Zulässiger Betriebsdruck: 10 bar (1 MPa).
Der Anschlussdurchmesser des Sicherheitsventils
muss betragen:
Bis 200 l Inhalt
■
min. R (DN 15),
½
max. Beheizungsleistung 75 kW,
■ Über 200 bis 1000 l Inhalt
min. R (DN 20),
¾
max. Beheizungsleistung 150 kW,
Über 1000 bis 5000 l Inhalt
■
min. R 1 (DN 25),
max. Beheizungsleistung 250 kW.
18
(Fortsetzung)
K
L
N P
M O L
C
R
L S L
T U
P
Absperrventil
L
Durchflussregulierventil
M
Manometeranschluss
N
Rückflussverhinderer
O
Entleerung
P
Kaltwasser
R
Trinkwasserfilter
S
Druckminderer
T
Rückflussverhinderer/Rohrtrenner
U
Falls die Beheizungsleistung des Speicher-Wasser-
erwärmers über der dem Inhalt zugeordneten max.
Beheizungsleistung liegt, ist ein größeres Sicherheits-
ventil zu wählen. (Siehe DIN 4753-1, Ausg. 3/88,
Abschn. 6.3.1).
Das Sicherheitsventil in der Kaltwasserleitung anord-
nen. Es darf vom Speicher-Wassererwärmer und von
der Speicherbatterie nicht absperrbar sein. Verengun-
gen in der Leitung zwischen Sicherheitsventil und
Speicher-Wassererwärmer sind unzulässig.
