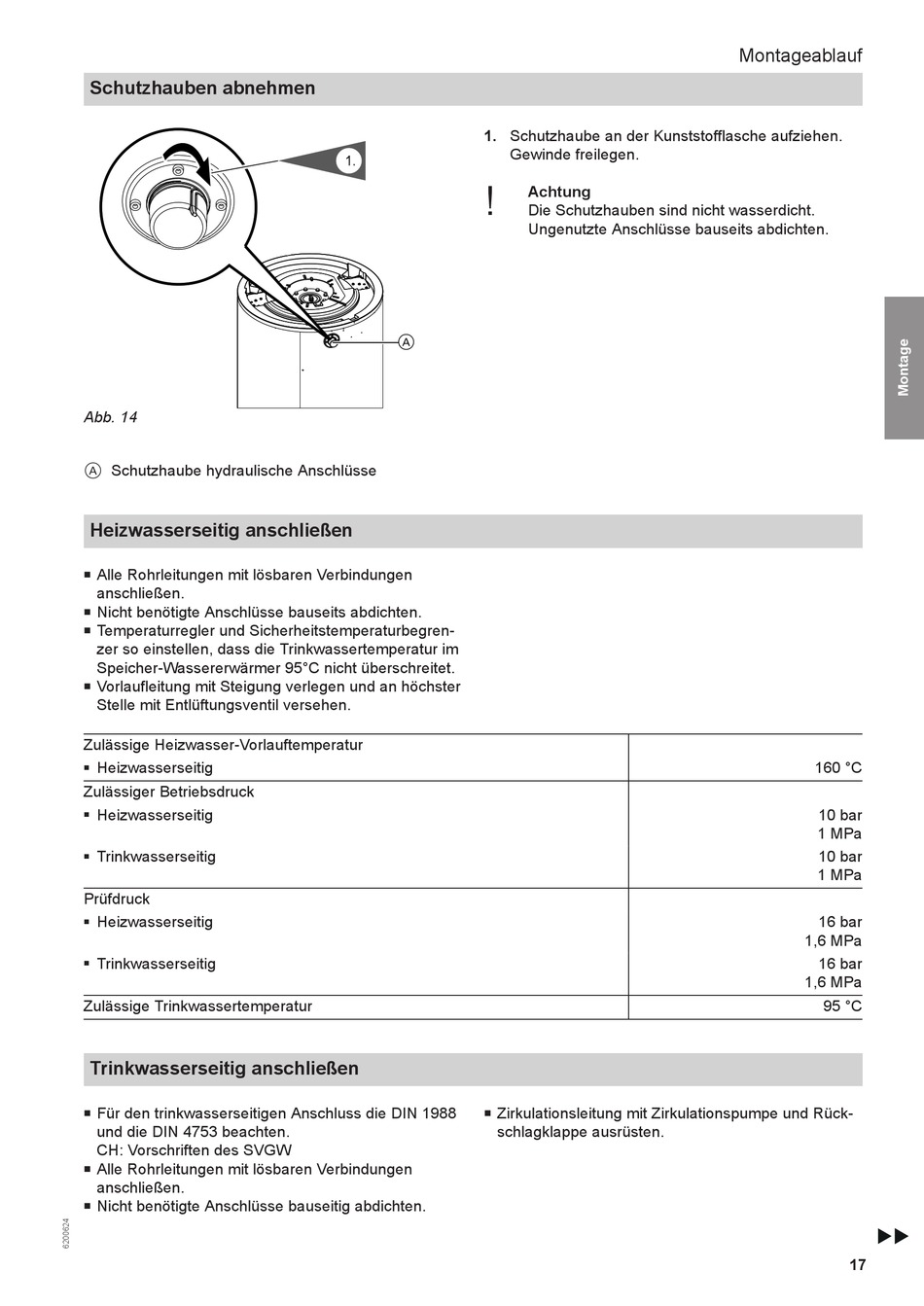

Viessmann Vitocell 100-V CVWC Montage- Und Serviceanleitung Für Die Fachkraft Seite 17

Schutzhauben abnehmen
Abb. 14
Schutzhaube hydraulische Anschlüsse
A
Heizwasserseitig anschließen
■ Alle Rohrleitungen mit lösbaren Verbindungen
anschließen.
Nicht benötigte Anschlüsse bauseits abdichten.
■
Temperaturregler und Sicherheitstemperaturbegren-
■
zer so einstellen, dass die Trinkwassertemperatur im
Speicher-Wassererwärmer 95°C nicht überschreitet.
■ Vorlaufleitung mit Steigung verlegen und an höchster
Stelle mit Entlüftungsventil versehen.
Zulässige Heizwasser-Vorlauftemperatur
Heizwasserseitig
■
Zulässiger Betriebsdruck
Heizwasserseitig
■
Trinkwasserseitig
■
Prüfdruck
Heizwasserseitig
■
Trinkwasserseitig
■
Zulässige Trinkwassertemperatur
Trinkwasserseitig anschließen
■ Für den trinkwasserseitigen Anschluss die DIN 1988
und die DIN 4753 beachten.
CH: Vorschriften des SVGW
Alle Rohrleitungen mit lösbaren Verbindungen
■
anschließen.
■ Nicht benötigte Anschlüsse bauseitig abdichten.
1. Schutzhaube an der Kunststofflasche aufziehen.
Gewinde freilegen.
1.
!
A
■ Zirkulationsleitung mit Zirkulationspumpe und Rück-
schlagklappe ausrüsten.
Achtung
Die Schutzhauben sind nicht wasserdicht.
Ungenutzte Anschlüsse bauseits abdichten.
Montageablauf
160 °C
10 bar
1 MPa
10 bar
1 MPa
16 bar
1,6 MPa
16 bar
1,6 MPa
95 °C
