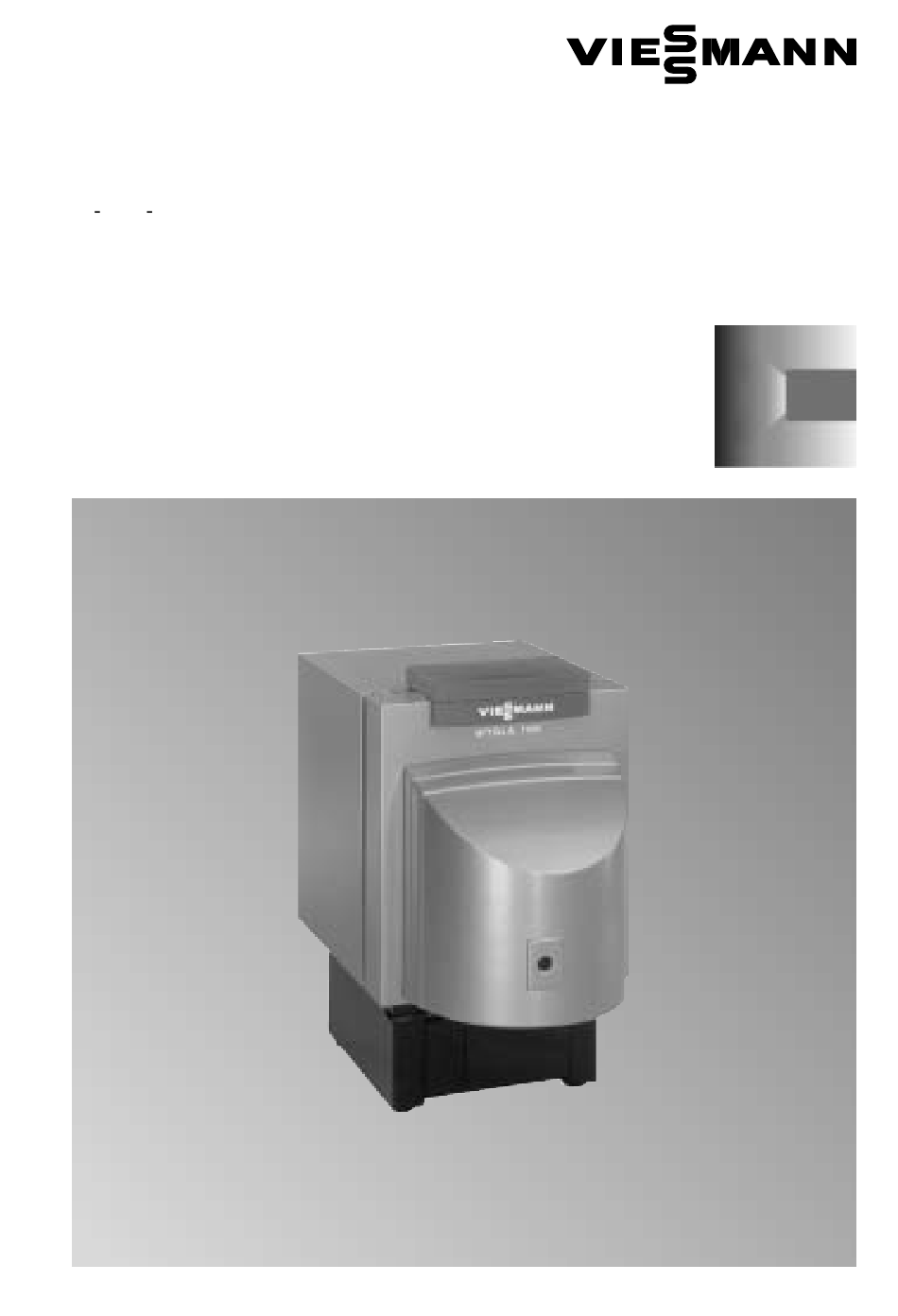

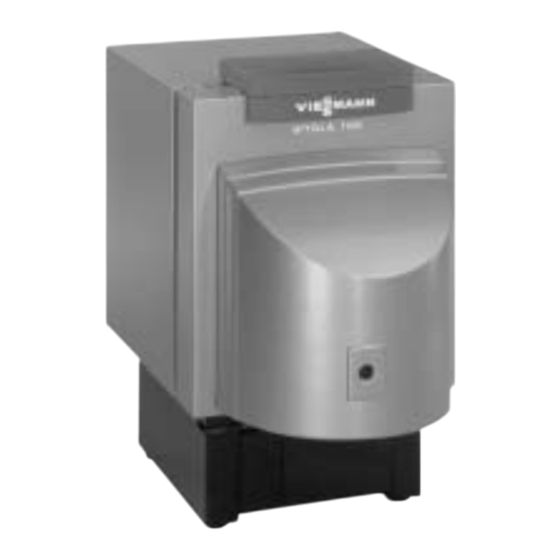

- Seite 1 Montageanleitung für die Fachkraft Vitola 100 Typ VC1 Öl /Gas Heizkessel VITOLA 100 Nach Montage entsorgen! 5851 556 2/2004...
- Seite 2 Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Sicherheitsvorschriften Arbeiten an Gasinstallationen Montage, Erstinbetriebnahme, dürfen nur von einem Installateur Inspektion, Wartung und Instand vorgenommen werden, der vom setzung müssen von autorisierten zuständigen Gasversorgungsunter Fachkräften (Heizungsfachbetrieb/ nehmen dazu berechtigt ist.
- Seite 3 Abstandsmaße A Brennkammer B Heizkessel C Speicher Wassererwärmer D Tauchhülse (nur bei Vitocell, Typ EHA (350 l) Nenn Wärmeleistung 785 850 920 1090 100 100 100 100 450 450 Baulänge Vitoair und bauseitige Abgasrohre beachten d 15 bis 33 kW.
- Seite 4 Heizkessel aufstellen und ausrichten 1. Kesseltür abbauen. Aufstellung auf Untergestell Montageanleitung auf Hinweis! Verpackung Untergestell Beutel mit Typenschild des Heiz kessels, Fußschrauben und Riegel Aufstellung auf Speicher Wasser für Schauloch abnehmen und auf erwärmer bewahren. Montageanleitung Das Typenschild wird an das Sei Speicher−Wassererwärmer tenblech geklebt, der Riegel an die Kesseltür geschraubt.
- Seite 5 Wärmedämmung anbauen Hinweis! Alle zum Anbau der Wärmedämmung notwendigen Teile liegen im Karton der Wärmedämmung. 8. 4. 8. 3.
- Seite 6 Wärmedämmung anbauen (Fortsetzung) 6. 2. 6. 4.
- Seite 7 Wärmedämmung anbauen (Fortsetzung) Hinweis! Kesseltemperatursensor § liegt in der Verpackung der Regelung. Brennerlei tung fA liegt in der Verpackung der Wärmedämmung. Fühler und Kesseltem peratursensor § so weit wie möglich in Tauchhülse schieben. ¨ Kapillaren nicht knicken, da sonst die Funktion der Fühler nicht gewährleis tet ist.
- Seite 8 Wärmedämmung anbauen (Fortsetzung) 8. 2. 8. 2.
- Seite 9 Abgasseitige Anschlüsse erstellen Montageanleitung Vitoair 1. Abgasstutzen auf kürzestem Weg und leicht steigend mit dem Schornstein verbinden. Abgasrohr ∅ 130 mm (lichte Weite) ....2.
- Seite 10 Sicherheitsanschlüsse erstellen und Dichtheit prüfen Montageanleitung Wassermangelsicherung Kleinverteiler Durch Prüfungen ist nachgewiesen, dass die Anforderungen nach EN 12828 erfüllt werden. Sicherheitsleitungen installieren. Eine zusätzliche Wassermangelsiche rung ist nicht erforderlich. Mindestquerschnitte: H Eintrittsanschluss Hinweis! Sicherheitsventil DN 15(R b) Die Heizkessel sind mit einem .
- Seite 11 Elektrische Anschlüsse erstellen und Oberblech anbauen Anschlüsse an das Regelungsunterteil siehe Montageanleitung Kesselkreisregelung Hinweis! Die Netzleitung liegt in der Verpackung der Regelung. 8. 5. 3,9 x 9,5 8. 2. 8. 7. A 230 V Leitungen B Kleinspannungsleitungen C Typenschild...
- Seite 12 EN 226. Hinweise zur Inbetriebnahme Inbetriebnahme und Einregulierung siehe Serviceanleitung zu Heiz kessel, Brenner und Kesselkreisregelung. Brennereinstellung Viessmann Werke GmbH & Co KG Öl bzw. Gasdurchsatz des Brenners D 35107 Allendorf auf die Nenn Wärmeleistung des Telefon:(0 64 52) 70 0 Heizkessels einstellen.
