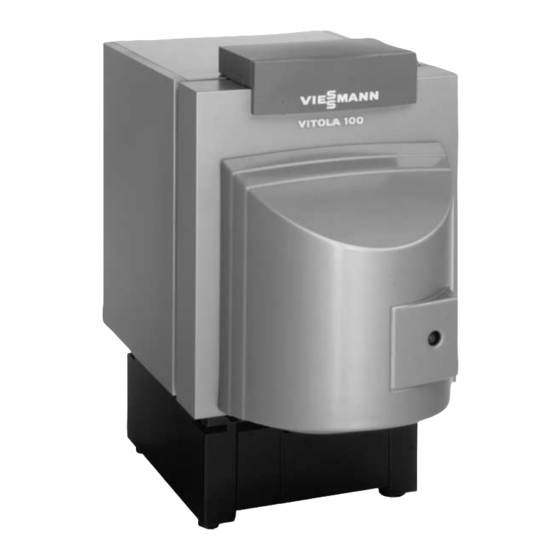

- Seite 1 Serviceanleitung für die Fachkraft Vitola 100 Typ VC1 Öl /Gas Heizkessel VITOLA 100 Bitte aufbewahren! 5681 455 2/2004...
-
Seite 2: Allgemeine Informationen
Funktion sind unzulässig. setzung müssen von autorisierten Bei Austausch müssen die passenden Fachkräften (Heizungsfachbetrieb/ Original−Einzelteile von Viessmann Vertragsinstallationsunternehmen) oder gleichwertige, von Viessmann durchgeführt werden. freigegebene Einzelteile verwendet werden. Bei Arbeiten an Gerät/Heizungsanlage diese spannungsfrei schalten (z. B. an Erstmalige Inbetriebnahme... -
Seite 3: Inhaltsverzeichnis
Inhalt Inhaltsverzeichnis Allgemeine Informationen Sicherheitshinweise ....................... Erstinbetriebnahme, Inspektion und Wartung Erstinbetriebnahme . -
Seite 4: Erstinbetriebnahme, Inspektion Und Wartung Erstinbetriebnahme
Erstinbetriebnahme, Inspektion und Wartung Erstinbetriebnahme Bedienungsanleitung, Serviceanleitung Regelung und Brenner 1. Prüfen, ob die Zuluftöffnung des 3. Rückschlagklappen öffnen. Aufstellraums geöffnet ist. 4. Heizungsanlage mit Wasser füllen 2. Vordruck des Membran Ausdeh und entlüften, bis der Fülldruck nungsgefäßes prüfen. größer (0,1 bis 0,2 bar) als der Vor Ist der Vordruck des Membran druck des Membran Ausdeh Ausdehnungsgefäßes niedriger... -
Seite 5: Veränderung Der Abgastemperatur
Erstinbetriebnahme, Inspektion und Wartung Veränderung der Abgastemperatur (falls erforderlich) 13 mm Zur Erhöhung der Abgastemperatur Hinweis! die notwendige Anzahl Öffnungen im Eine Erhöhung der Abgastemperatur Boden der Brennkammer mit Bohrer um 10 K reduziert die Energieausnut ∅ 13 mm aufbohren (nicht in c). zung um 0,4 %. - Seite 6 Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung (Fortsetzung) 3. Kesseltür öffnen 4. Heizfläche reinigen...
-
Seite 7: Dichtungen Und Wärmedämmteile Prüfen
Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung (Fortsetzung) 5. Dichtungen und Wärmedämmteile prüfen 1. Dichtungen und Dichtschnüre der Kesseltür auf Beschädigungen prüfen. 2. Wärmedämmteile von Brennkam mer und Kesseltür auf Beschädi gungen prüfen. 3. Beschädigte Teile austauschen. 6. Kesseltür schließen (Schrauben über Kreuz anziehen) Nur bei Gas Gebläsebrenner: Gasanschlussrohr anbauen und... -
Seite 8: Heizungsseitige Und Trinkwasserseitige Anschlüsse Auf Dichtheit Prüfen
Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung (Fortsetzung) 7. Heizungsseitige und trinkwasserseitige Anschlüsse auf Dichtheit prüfen 8. Sicherheitsventile auf Funktion prüfen 9. Membran Ausdehnungsgefäß und Druck der Anlage prüfen Hinweise des Herstellers des Mem bran Ausdehnungsgefäßes beachten. Prüfung bei kalter Anlage durchführen. 1. -
Seite 9: Mischer Auf Leichtgängigkeit Und Dichtheit Prüfen
Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung (Fortsetzung) 11. Mischer auf Leichtgängigkeit und Dichtheit prüfen 1. Motorhebel vom Mischergriff abziehen und Mischer auf Leicht gängigkeit prüfen. 2. Dichtheit des Mischers prüfen. Bei Undichtheit O Ring Dichtun gen austauschen. 12. Nebenluftvorrichtung prüfen (falls vorhanden) Riegel an der Regelscheibe lösen. -
Seite 10: Einzelteilliste
Einzelteilliste Einzelteilliste Hinweise für Ersatzbestellungen! Best. Nr. und Herstell Nr. (siehe Typenschild) sowie die Positions nummer des Einzelteils (aus dieser Einzelteilliste) angeben. Handelsübliche Teile sind im örtli chen Fachhandel erhältlich. Verschleißteil Einzelteile 001 Wärmedämmung (mit Pos. 002 036 Reinigungsbürste bis 011, 026, 028, 029 und 030) 002 Oberblech Ohne Abbildung: 003 Vorderblech... - Seite 11 Einzelteilliste Einzelteilliste (Fortsetzung)
- Seite 12 Einzelteilliste Einzelteilliste (Fortsetzung)
-
Seite 13: Anhang
Anhang Technische Daten Nenn Wärmeleistung Produkt ID Nummer CE 0085 AQ 0698 Heizgasseitiger Widerstand mbar 0,06 0,07 0,08 0,08 0,10 0,10 0,12 0,14 Notwendiger Förderdruck mbar 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 Abgastemperatur H bei Kesselwasser ºC temp. 40 ºC H bei Kesselwasser ºC temp. -
Seite 14: Protokoll
Anhang Protokoll Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 15: Konformitätserklärung
Anhang Konformitätserklärung Konformitätserklärung für Heizkessel mit Öl bzw. Gas Gebläse brenner Wir, die Viessmann Werke GmbH & Co KG, D 35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitola 100 mit den folgenden Normen Gemäß den Bestimmungen der übereinstimmt:... -
Seite 16: Herstellerbescheinigung
Anhang Herstellerbescheinigung Herstellerbescheinigung gemäß 1. BlmSchV Wir, die Viessmann Werke GmbH & Co KG, D 35107 Allendorf, bestätigen, dass die folgenden Produkte die nach 1. BlmSchV § 7 (2) geforderten Grenzwerte einhalten: Heizkessel Brenner Einheiten Heizkessel Vitola 100 mit Öl Gebläsebrenner Vitola 100 Allendorf, den 30.
