Endress+Hauser Promag 400 Index C Einbauanleitung Seite 9

A Austausch Elektronik komplett
A.1 ohne Anschlussprint

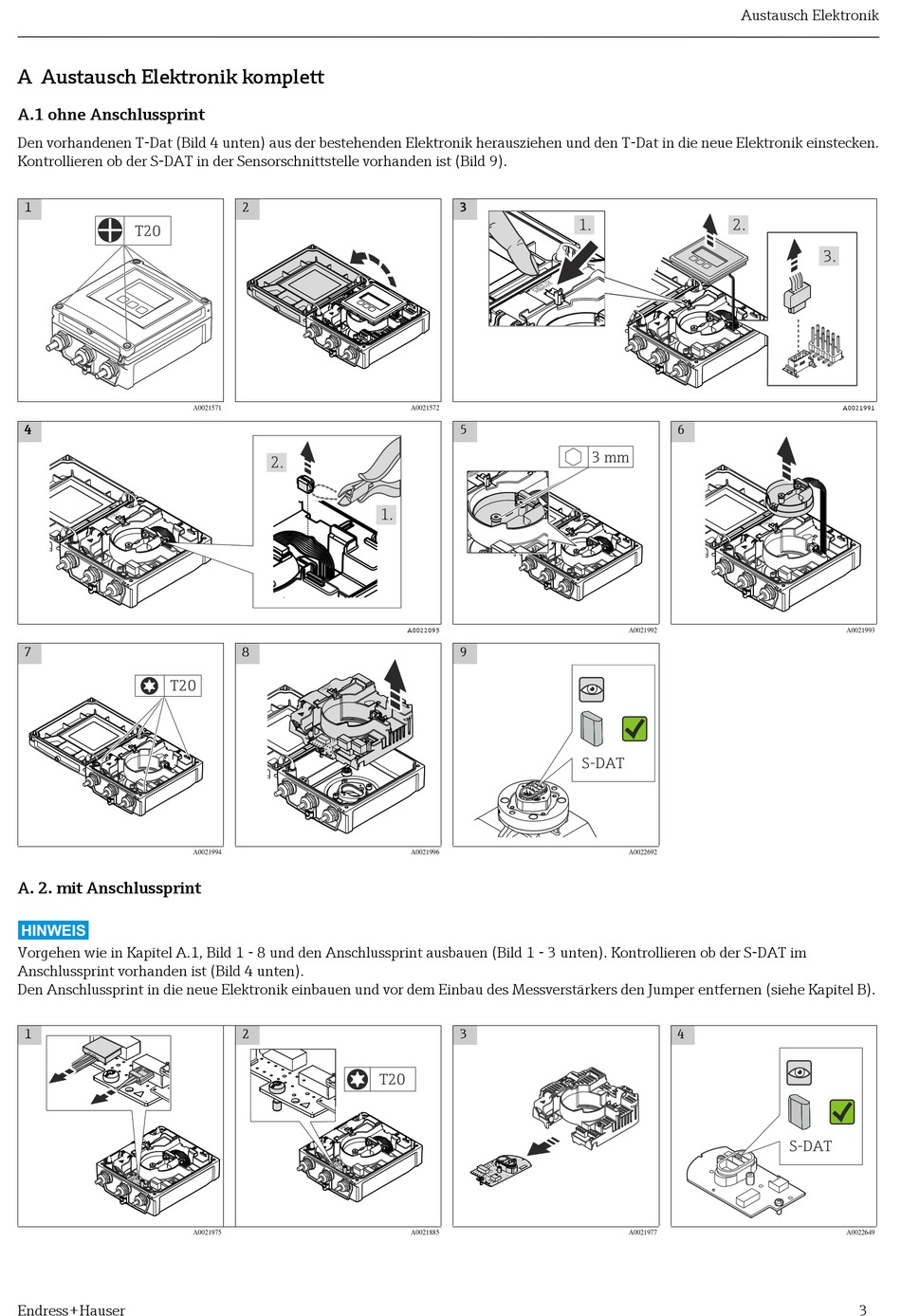

Den vorhandenen T-Dat (Bild 4 unten) aus der bestehenden Elektronik herausziehen und den T-Dat in die neue Elektronik einstecken.
Kontrollieren ob der S-DAT in der Sensorschnittstelle vorhanden ist (Bild 9).
1
T20
4
7
T20
A. 2. mit Anschlussprint
HINWEIS
Vorgehen wie in Kapitel A.1, Bild 1 - 8 und den Anschlussprint ausbauen (Bild 1 - 3 unten). Kontrollieren ob der S-DAT im
Anschlussprint vorhanden ist (Bild 4 unten). 
Den Anschlussprint in die neue Elektronik einbauen und vor dem Einbau des Messverstärkers den Jumper entfernen (siehe Kapitel B).
