- Seite 1 FABRIKAUTOMATION HANDBUCH CBX500 ANSCHLUSSBOX...
- Seite 2 CBX500 Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektro- industrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt".
- Seite 3 CBX500 1. Inhaltsverzeichnis INHALTSVERZEICHNIS..........................1 ANZEIGE UND BEDIENELEMENTE......................2 BESCHREIBUNG ............................4 SICHERHEITSMASSNAHMEN ........................4 UNTERSTÜTZTE LESEGERÄTE.......................4 ÖFFNEN DER CBX500..........................5 MECHANISCHE INSTALLATION.......................5 ELEKTRISCHE ANSCHLÜSSE UND INSTALLATION................6 SPANNUNGSVERSORGUNG........................6 VERKABELUNG............................7 ANSCHLUSSBELEGUNG..........................8 BRÜCKENSTELLUNG ZUR WAHL DER SPANNUNGSQUELLE ............9 VERBINDUNG VON SCHIRM UND ERDE - BRÜCKENSTELLUNG............9 BRÜCKENSTELLUNG FÜR DIE GEHÄUSEERDUNG................9 NEBENSCHNITTSTELLE DES LESEGERÄTES AN DER 9-POLIGEN SUBD BUCHSE IN DER...

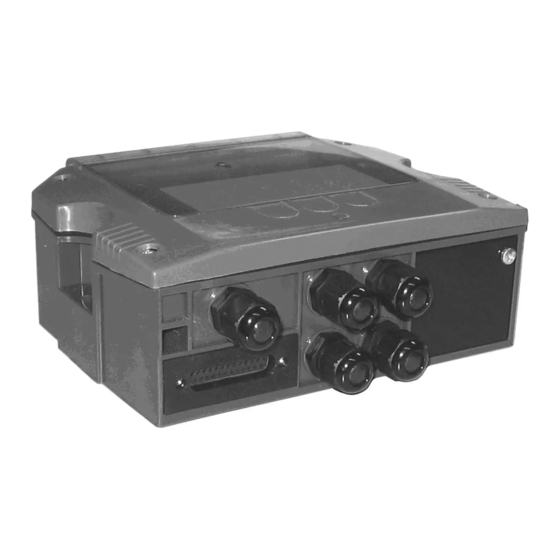

- Seite 4 CBX500 2. Anzeige und Bedienelemente Abbildung A Anzeige LEDs Kabelverschraubungen (5) Deckelschrauben (4) 25-poliger Geräteanschluss Abnehmbare Schnittstellen-Platte...
- Seite 5 CBX500 Abbildung B Netzschalter (ON/OFF) Brücke: Gehäuseerdung Montagelöcher (2) Eingangs-/Ausgangsmodul-Anschluss Backupmodul-Anschluss Anzeige LEDs RS485 Abschlusswiderstandsschalter ID-NET™ Abschlusswiderstandsschalter Nebeschnittstelle Anschluss für IP65-Schnittstellenmodul Anschluss für Standard Schnittstellenmodul Federzugklemmen Brücke:Verbindung Schirmung zu Erde Brücke:Spannungsquellenwahl...
- Seite 6 In der CBX500 sind Federzugklemmen für die Systemverkabelung vorgesehen, während das Lesegerät über eine 25-polige SubD Buchse von außen an die CBX500 angeschlossen wird. Eine 9-polige SubD Buchse im Innern der CBX500 erleichtert den Anschluss eines externen PCs an die serielle Nebenschnittstelle des Lesegerätes für die Konfiguration bzw. Datenüberwachung.
- Seite 7 Für die Installation an anderen Oberflächen wie z.B. Betonmauern bzw. Metallplatten sind vom Nutzer zu stellende Materialien (Schrauben, Dübel, Muttern etc.) erforderlich. Das Diagramm unten gibt die Außenabmessungen der CBX500 an und zeigt die beiden für die Montage vorgesehenen Durchgangslöcher.
- Seite 8 Die Power LED leuchtet blau, wenn der Spannungsanschluss die richtige Polarität hat. Bei falscher Polarität leuchtet diese LED rot. Nachdem Sie die Funktion des Systems geprüft haben, schließen Sie den Deckel der CBX500 und befestigen Sie ihn mit Hilfe der vier Schrauben.
- Seite 9 Gehen Sie für den Anschluss und die Verkabelung der CBX500 folgendermaßen vor: 1) Öffnen Sie die CBX500 indem Sie die vier Schrauben im Deckel lösen. 2) Stellen Sie sicher, dass der Netzschalter der CBX500 auf „OFF“ steht (siehe Abbildung 3 - ON/OFF- Positionen des Netzschalters) 3) Schrauben Sie die Kabelverschraubungen ab und führen Sie sämtliche Kabel der Anlage durch diese...
- Seite 10 * Erdung nicht vergessen; für genauere Informationen zu den Anschlüssen siehe Referenzhandbuch des Lesegerätes. Um elektromagnetische Interferenzen zu vermeiden: Schließen Sie den CBX500 Erdschlussschutz an eine ausreichende Masse an Schließen Sie das Lesegerät über die Brücke an die Masse an (Standard-Einstellung, siehe Abbildung 8 - Gehäuse-Erdung) - Schließen Sie die Netzwerkschirmung (Shield) über die Brücke an die gefilterte Masse an,...
- Seite 11 Bei den meisten Anwendungen wird die Eingangsspannung an den entsprechenden Federzugklemmen in der CBX500 angeschlossen. Die CBX500 kann aber auch mit Hilfe der 25-poligen SubD Buchse über das angeschlossene Lesegerät gespeist werden. Dies ist z.B. für die Weiterleitung des Stromes an angeschlossene Baugruppen wie Drehgeber bzw.
- Seite 12 SubD Buchse in der CBX500 Die Nebenschnittstelle des Lesegerätes, die an der 9-poligen SubD Buchse im Inneren der CBX500 zugänglich ist, kann entweder für die Konfiguration oder für die Datenüberwachung verwendet werden. Eine Verbindung zu einem PC oder Laptop kann mit Hilfe eines seriellen 1zu1 Kabels oder eines USB- RS232-Umsetzers hergestellt werden.
- Seite 13 Abbildung 61 – Anzeige LEDs Auf dem Deckel der CBX500 sind fünf LED-Beschriftungen angebracht, die in Kombination mit den LEDs im Inneren der CBX500 den Zustand der Spannungsversorgung und die Aktivitäten der Ein- und Ausgängen anzeigen. Die LED für die Spannungsanzeige ist blau, wenn die CBX500 fehlerfrei gespeist wird und der Netzschalter eingeschaltet ist.
- Seite 14 Ist dies der Fall, sind geeignete Maßnahmen zu ergreifen. 20. Konformitätserklärung DECLARATION OF CONFORMITY Dieses Produkt wurde unter Beachtung geltender europäischer Normen und Richtlinien entwickelt und gefertigt. Eine entsprechende Konformitätserklärung kann beim Hersteller angefordert werden. Die Pepperl+Fuchs GmbH in D-68301 Mannheim besitzt ein zertifiziertes Qualitätssicherungssystem gemäß ISO 9001.
- Seite 15 CBX500...
- Seite 16 Zentrale USA Pepperl+Fuchs Inc. Twinsburg, Ohio 44087 · USA Tel. +1 330 4253555 E-Mail: sales@us.pepperl-fuchs.com Zentrale Asien Pepperl+Fuchs Pte Ltd. Singapur 139942 Tel. +65 67799091 E-Mail: sales@sg.pepperl-fuchs.com www.pepperl-fuchs.com Änderungen vorbehalten 208774 / TDOCT-1485_GER Copyright PEPPERL+FUCHS • Printed in Germany 06/2009...
