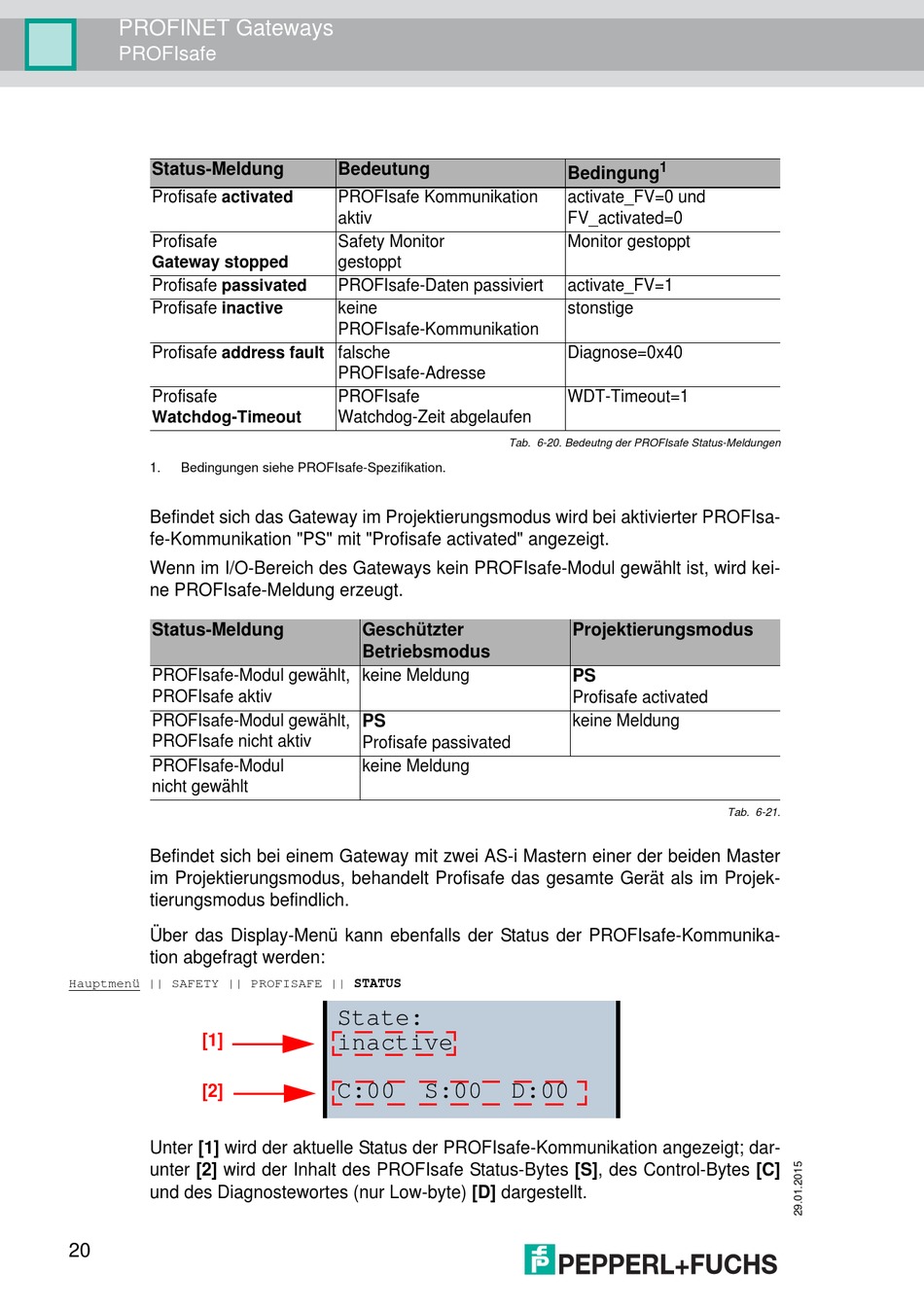

PROFINET Gateways
PROFIsafe
Status-Meldung
Profisafe activated
Profisafe
Gateway stopped
Profisafe passivated
Profisafe inactive
Profisafe address fault falsche
Profisafe
Watchdog-Timeout
1.
Bedingungen siehe PROFIsafe-Spezifikation.
Befindet sich das Gateway im Projektierungsmodus wird bei aktivierter PROFIsa-
fe-Kommunikation "PS" mit "Profisafe activated" angezeigt.
Wenn im I/O-Bereich des Gateways kein PROFIsafe-Modul gewählt ist, wird kei-
ne PROFIsafe-Meldung erzeugt.
Status-Meldung
PROFIsafe-Modul gewählt,
PROFIsafe aktiv
PROFIsafe-Modul gewählt,
PROFIsafe nicht aktiv
PROFIsafe-Modul
nicht gewählt
Befindet sich bei einem Gateway mit zwei AS-i Mastern einer der beiden Master
im Projektierungsmodus, behandelt Profisafe das gesamte Gerät als im Projek-
tierungsmodus befindlich.
Über das Display-Menü kann ebenfalls der Status der PROFIsafe-Kommunika-
tion abgefragt werden:
Hauptmenü || SAFETY || PROFISAFE || STATUS
[1]
[2]
Unter [1] wird der aktuelle Status der PROFIsafe-Kommunikation angezeigt; dar-
unter [2] wird der Inhalt des PROFIsafe Status-Bytes [S], des Control-Bytes [C]
und des Diagnostewortes (nur Low-byte) [D] dargestellt.
20
Bedeutung
PROFIsafe Kommunikation
aktiv
Safety Monitor
gestoppt
PROFIsafe-Daten passiviert
keine
PROFIsafe-Kommunikation
PROFIsafe-Adresse
PROFIsafe
Watchdog-Zeit abgelaufen
Tab. 6-20. Bedeutng der PROFIsafe Status-Meldungen
Geschützter
Betriebsmodus
keine Meldung
PS
Profisafe passivated
keine Meldung
State:
inactive
C:00
S:00
D:00
1
Bedingung
activate_FV=0 und
FV_activated=0
Monitor gestoppt
activate_FV=1
stonstige
Diagnose=0x40
WDT-Timeout=1
Projektierungsmodus
PS
Profisafe activated
keine Meldung
Tab. 6-21.
