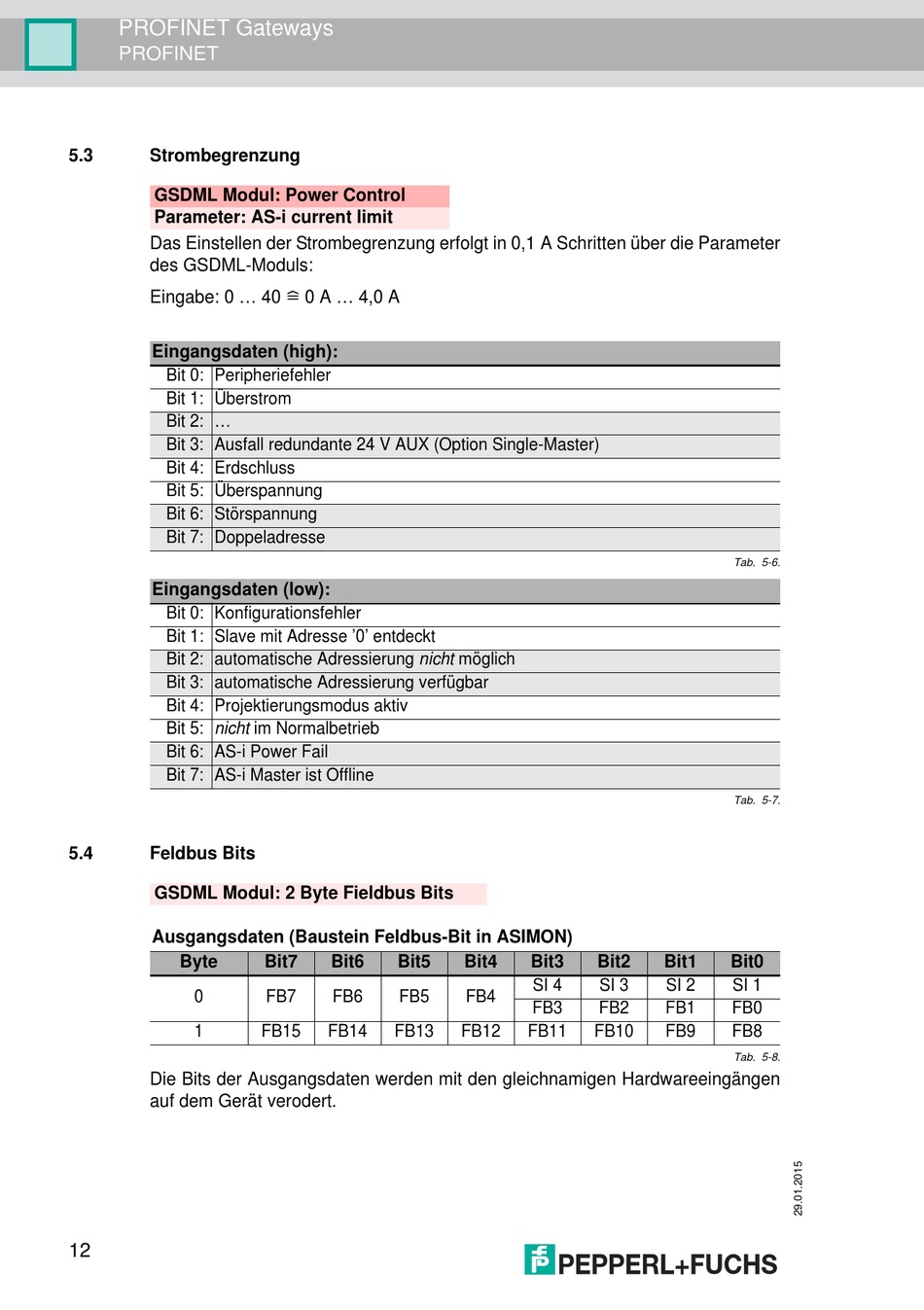

PROFINET Gateways
PROFINET
5.3
Strombegrenzung
GSDML Modul: Power Control
Parameter: AS-i current limit
Das Einstellen der Strombegrenzung erfolgt in 0,1 A Schritten über die Parameter
des GSDML-Moduls:
Eingabe: 0 ... 40
Eingangsdaten (high):
Bit 0: Peripheriefehler
Bit 1: Überstrom
Bit 2: ...
Bit 3: Ausfall redundante 24 V AUX (Option Single-Master)
Bit 4: Erdschluss
Bit 5: Überspannung
Bit 6: Störspannung
Bit 7: Doppeladresse
Eingangsdaten (low):
Bit 0: Konfigurationsfehler
Bit 1: Slave mit Adresse '0' entdeckt
Bit 2: automatische Adressierung nicht möglich
Bit 3: automatische Adressierung verfügbar
Bit 4: Projektierungsmodus aktiv
Bit 5: nicht im Normalbetrieb
Bit 6: AS-i Power Fail
Bit 7: AS-i Master ist Offline
5.4
Feldbus Bits
GSDML Modul: 2 Byte Fieldbus Bits
Ausgangsdaten (Baustein Feldbus-Bit in ASIMON)
Byte
0
1
Die Bits der Ausgangsdaten werden mit den gleichnamigen Hardwareeingängen
auf dem Gerät verodert.
12
=
0 A ... 4,0 A
Bit7
Bit6
Bit5
FB7
FB6
FB5
FB15
FB14
FB13
Bit4
Bit3
Bit2
SI 4
SI 3
FB4
FB3
FB2
FB12
FB11
FB10
Tab. 5-6.
Tab. 5-7.
Bit1
Bit0
SI 2
SI 1
FB1
FB0
FB9
FB8
Tab. 5-8.
