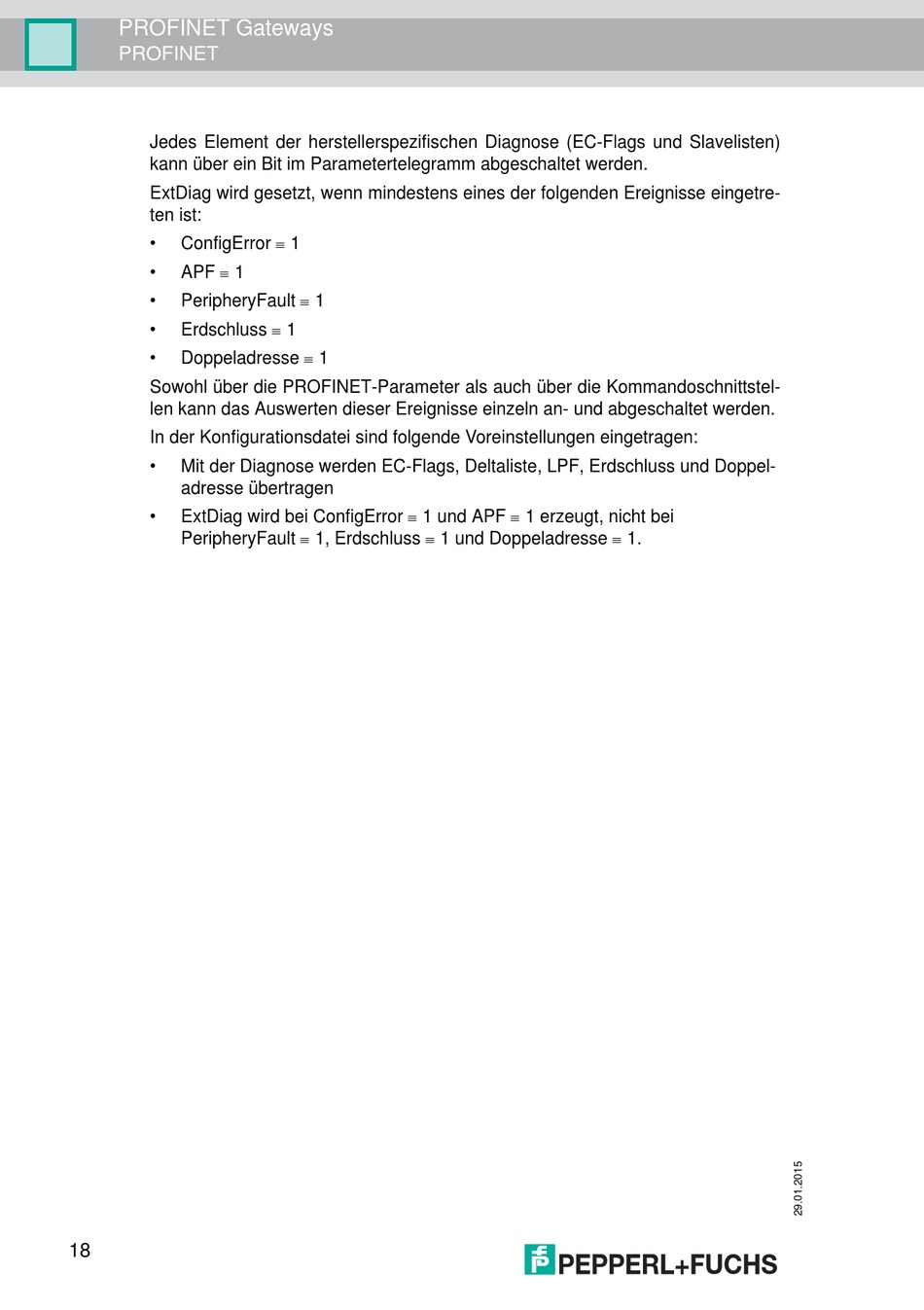

PROFINET Gateways
PROFINET
Jedes Element der herstellerspezifischen Diagnose (EC-Flags und Slavelisten)
kann über ein Bit im Parametertelegramm abgeschaltet werden.
ExtDiag wird gesetzt, wenn mindestens eines der folgenden Ereignisse eingetre-
ten ist:
ConfigError 1
•
APF 1
•
PeripheryFault 1
•
Erdschluss 1
•
Doppeladresse 1
•
Sowohl über die PROFINET-Parameter als auch über die Kommandoschnittstel-
len kann das Auswerten dieser Ereignisse einzeln an- und abgeschaltet werden.
In der Konfigurationsdatei sind folgende Voreinstellungen eingetragen:
•
Mit der Diagnose werden EC-Flags, Deltaliste, LPF, Erdschluss und Doppel-
adresse übertragen
ExtDiag wird bei ConfigError 1 und APF 1 erzeugt, nicht bei
•
PeripheryFault 1, Erdschluss 1 und Doppeladresse 1.
18
