3. Elektriskie savienojumi
Simbols uz vitrīnas (zibens šautra trijstūrī) norāda, ka dažos zem pārsega esošos
komponentos un vados ir spriegums.
Ņemiet
Zonām, kurās ir spriegums, drīkst piekļūt tikai darbinieki, kas apmācīti uzstādīt
vērā!
elektroiekārtas un veikt to tehnisko apkopi.
Nepieciešamā drošinātāja spriegumu un lielumu skatiet vitrīnai piestiprinātajā nominālo datu plāksnītē. Padeves
kontaktligzdai jābūt stiprinātai pie grīdas un aizsargātai ar 10 A lēnu drošinātāju. Drošinātājam nedrīkst pievienot
citas elektroierīces.
Visi elektrosavienojumi jāveic licencētiem un kvalificētiem speciālistiem, un tiem jāatbilst
visiem IEE un vietējiem noteikumiem, pretējā gadījumā darbinieki var gūt traumas vai
Ņemiet
nāvējošus ievainojumus.
vērā!
3.1. Vitrīnas ar iebūvētu kompresora un kondensatora iekārtu (brīvi stāvošas)
3.1.1. Piekļuve elektriskajam korpusam
Elektriskais korpuss ir uzstādīts skapja labās puses paneļa iekšpusē (skatoties no skapja aizmugures). Lai piekļūtu
elektriskajam korpusam, noņemiet kondensatora gaisa režģi, kā arī skrūves, kas tur aizmugurējo plāksni. Nolaidiet
aizmugurējo plāksni līdz grīdai.

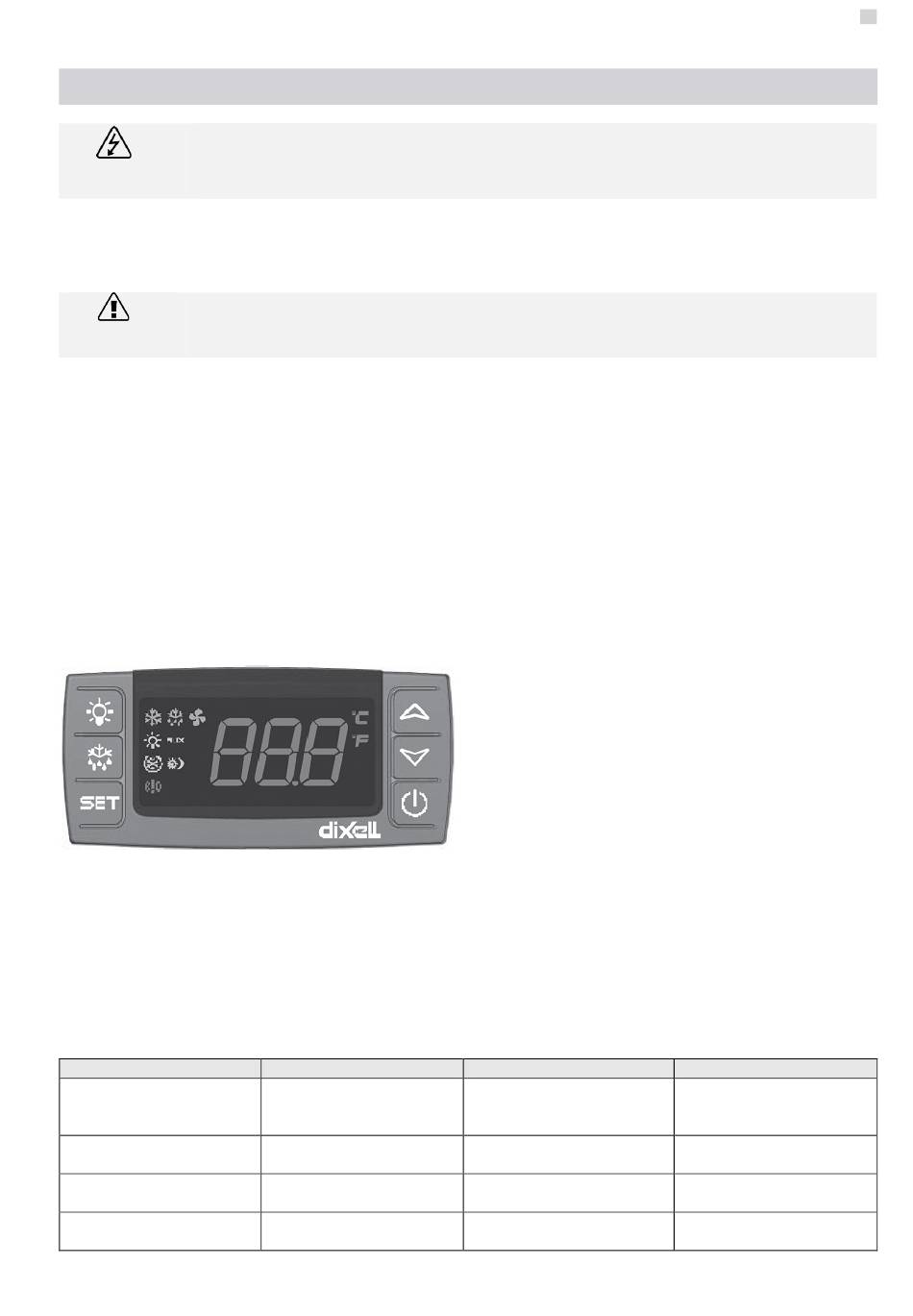

3.1.2. Vadības ierīce
Vadības ierīces tips ir atkarīgs no vitrīnas modeļa. Ne visām vitrīnām ir pieejamas visas funkcijas.
Temperatūras iestatījumu pārbaude
1. Nospiediet un atlaidiet taustiņu SET (Iestatīt).
Displejā tiek parādīta kontrolpunkta vērtība.
Parastās temperatūras skats atkal parādās, ja vadības ierīce būs neaktīva piecas (5) sekundes.
3.1.3. Trauksmes
Parastajā stāvoklī vadības ierīces displejā tiek rādīta vitrīnas temperatūra.
ZIŅOJUMS
P1
P2
P3
P4
IEMESLS
Vadības zondes
atteice
Atkausēšanas zondes
atteice
Iekšējās zondes
atteice
Kondensatora zondes
atteice
EN DE ES FR PL RU NL FI SV NO DA EE LT LV
SEKAS
Fiksēts kompresora
ieslēgšanās/izslēgšanās
laiks
Fiksēts atkausēšanas
laiks
Neietekmē neko
Neietekmē neko
ATTIECAS UZ
XR40CX/XR77CX
XR40CX/XR77CX
XR40CX/XR77CX
XR40CX/XR77CX
