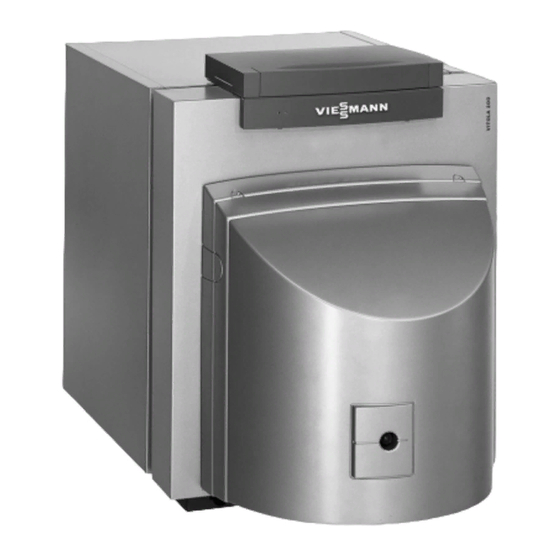

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitola 200 Typ VB2A, 18 bis 63 kW Öl-/Gas-Heizkessel VITOLA 200 Nach Montage entsorgen! 5851 682 1/2013...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Achtung ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Sach- an der separaten Sicherung oder und Umweltschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitung Bestimmungsgemäße Verwendung..............Montagevorbereitung................... ■ Abstandsmaße....................Montageablauf Heizkessel aufstellen und ausrichten..............■ Aufstellung ohne Speicher-Wassererwärmer........... ■ Aufstellung auf Untergestell................■ Aufstellung auf Speicher-Wassererwärmer............Wärmedämmung anbauen................... Abgasseitig anschließen..................11 Heizwasserseitig anschließen................11 Sicherheitsanschlüsse erstellen ................12 ■ Wassermangelsicherung.................. 12 Elektrisch anschließen..................12 ■... -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur Darüber hinausgehende Verwendung ist in geschlossenen Heizungssystemen vom Hersteller fallweise freizugeben. gemäß EN 12828 unter Berücksichti- gung der zugehörigen Montage-, Ser- Fehlgebrauch des Geräts bzw. unsach- vice- und Bedienungsanleitungen instal- gemäße Bedienung (z.B. durch Öffnen liert und betrieben werden. -
Seite 5: Montagevorbereitung
Montagevorbereitung Abstandsmaße A Brennkammer D Tauchhülse (nur bei Vitocell, Typ EHA (350 l) B Heizkessel C Speicher-Wassererwärmer Nenn-Wär- meleistung 1090 — — — Baulänge Vitoair beachten. -
Seite 6: Heizkessel Aufstellen Und Ausrichten
Heizkessel aufstellen und ausrichten Aufstellung ohne Speicher-Wassererwärmer Heizkessel mit geringer Steigung nach Hinweis hinten ausrichten. Beutel mit Typenschild des Heizkessels, Fußschrauben und Riegel für Schauloch abnehmen und aufbewahren. Das Typenschild wird auf das Seiten- blech der Wärmedämmung geklebt, der Riegel an die Kesseltür angeschraubt. Aufstellung auf Untergestell Montageanleitung auf Verpa- ckung Untergestell... -
Seite 7: Wärmedämmung Anbauen
Wärmedämmung anbauen Hinweis Alle erforderlichen Teile liegen im Karton der Wärmedämmung. 8. 4. - Seite 8 Wärmedämmung anbauen (Fortsetzung) Hinweis Montageanleitung Zubehör für Bei raumluftunabhängigem Betrieb: raumluftunabhängigen Betrieb Zuluftleitung (Zubehör nur bis 33 kW ) vor Anbau der Wärmedämm-Bleche montieren. 90°...
- Seite 9 Wärmedämmung anbauen (Fortsetzung) 8. 1. 8. 5. 8. 3. 8. 4. 8. 7. § 40-63 kW A Regelungsunterteil § Kesseltemperatursensor B Zugentlastung fA Brennerleitung...
- Seite 10 Wärmedämmung anbauen (Fortsetzung) Hinweis Achtung Kesseltemperatursensor § liegt in der Beschädigungen der Kapillaren Verpackung der Regelung. führen zu Funktionsstörungen der Fühler. Brennerleitung fA liegt in der Verpa- Kapillaren nicht knicken. ckung der Wärmedämmung. Fühler und Kesseltemperatursensor § so weit wie möglich in Tauchhülse schie- ben.
-
Seite 11: Abgasseitig Anschließen
Abgasseitig anschließen Montageanleitung Vitoair 1. Abgasstutzen auf kürzestem Weg und leicht steigend mit dem Schorn- stein verbinden. Abgasrohr (lichte Weite) 18 bis 33 kW 7130 mm 40 bis 63 kW 7150 mm 2. Messöffnung A erstellen. 3. Abgasrohr eindichten und wärme- dämmen. -
Seite 12: Sicherheitsanschlüsse Erstellen
Sicherheitsanschlüsse erstellen Montageanleitung Kleinverteiler ■ Zulässiger Betriebsdruck: 3 bar (0,3 MPa) ■ Prüfdruck: 4 bar (0,4 MPa) Sicherheitsleitungen installieren. Mindestquerschnitte ■ Eintrittsanschluss Sicherheitsventil 18 bis 40 kW: DN 15 (R ½) 50 bis 63 kW: DN 20 (R ¾) ■ Ausblaseleitung Sicherheitsventil 18 bis 40 kW: DN 20 (R ¾) 50 bis 63 kW: DN 25 (R 1) ■... - Seite 13 Elektrisch anschließen (Fortsetzung) 230 V-Leitungen A und Kleinspan- nungsleitungen B getrennt verlegen. 3,9 x 9,5 40-63 kW A 230 V-Leitungen C Typenschild B Kleinspannungsleitungen...
-
Seite 14: Kesseltür Und Brenner Anbauen
Brennkammer bis zum Anschlag ein- schieben (Haltebügel nach unten). Brenner anbauen und einregulieren Separate Unterlagen des Bren- Hinweis ners Falls kein Viessmann Gebläsebrenner angebaut wird: Der Lochkreis der Brennerbefestigungs- löcher (M 8) und die Brennerrohr-Durch- führungsöffnung entsprechen der EN 226. - Seite 16 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
