Drehen des Displays

2.
1.
1

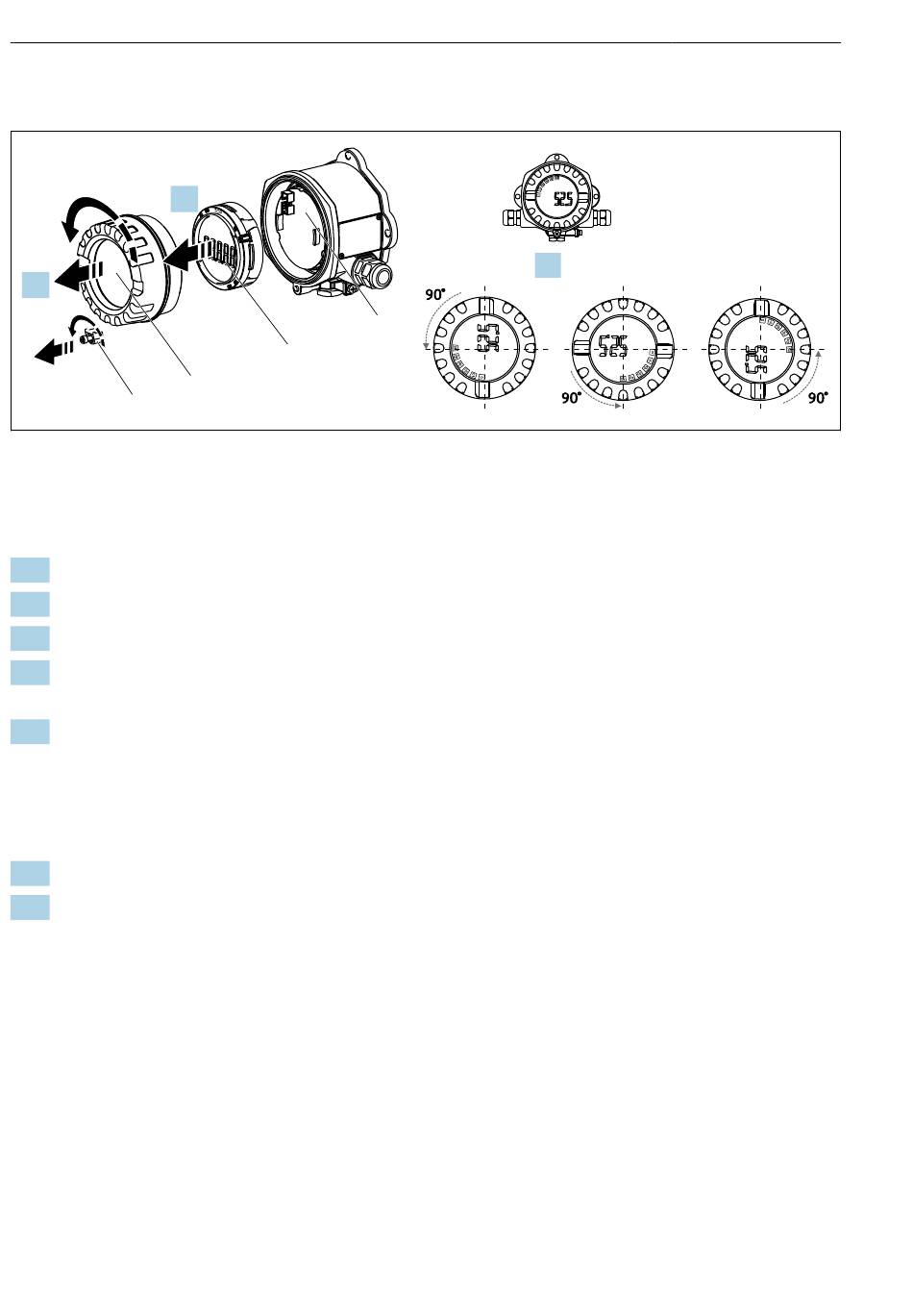

 2 Feldanzeiger, 4 Display-Positionen, steckbar in 90° Schritten
Das Display kann in 90° Schritten gedreht werden.
1. Die Deckelkralle (1) und den Gehäusedeckel (2) entfernen.
2. Das Display (3) von der Elektronikeinheit (4) abziehen.
3. Das Display in die gewünschte Position drehen und auf die Elektronikeinheit stecken.
4. Gewinde im Gehäusedeckel sowie am Gehäuseunterteil reinigen und bei Bedarf schmie-
ren. (Empfohlenes Schmiermittel: Klüber Syntheso Glep 1)
5. Anschließend den Gehäusedeckel (2) zusammen mit dem O-Ring festschrauben und die
Deckelkralle (1) wieder anbringen.
4.2.2

Direkte Wandmontage

Vorgehen zur direkten Wandmontage des Gerätes:
1. 2 Löcher bohren (siehe Abmessungen, →  1,  9)
2. Das Gerät an der Wand mit 2 Schrauben ⌀5 mm (0,2 in) anbringen.
4.2.3 Rohrmontage
Der Montagehalter ist geeignet für Rohre mit einem Durchmesser von
38 ... 84 mm (1,5 ... 3,3 in).
