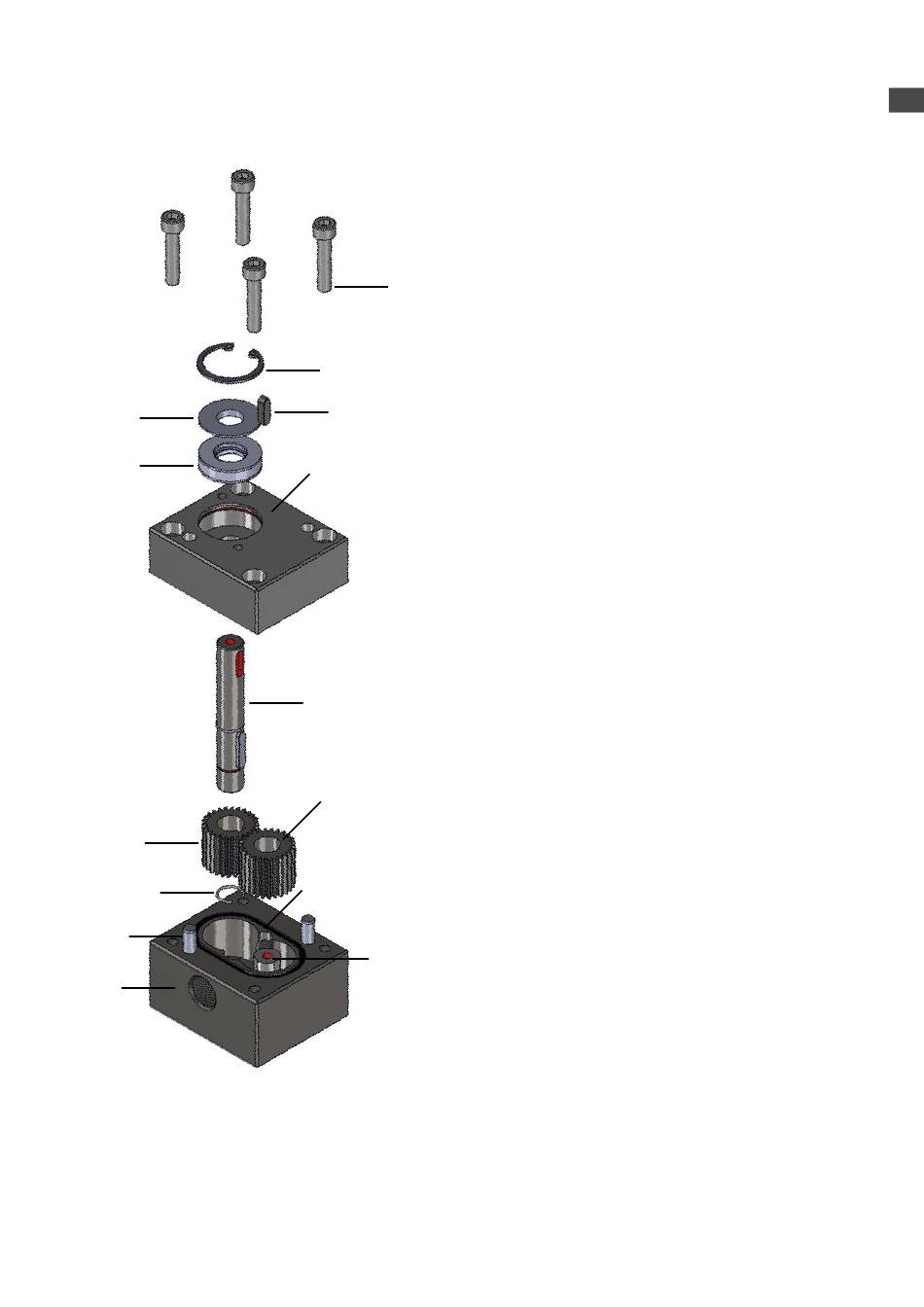

10.2 Demontage der Pumpe
10.2.1 Passfeder (4) von der Welle abziehen
10.2.2 Die 4 Zylinderschrauben M6 (1) abschrauben.
10.2.3 Vorderplatte (6) vorsichtig abnehmen
1
10.2.4 Antriebswelle mit Zahnrad herausziehen(7, 9, 10)
10.2.5 Getriebenes Zahnrad herausziehen (8)
10.2.6 Sprengring entfernen(10)
2
10.2.7 Zahnrad von der Welle abziehen
Anmerkung
4
Zapfen (12) ist in der Kombiplatte(14) eingepresst und
kann nicht entfernt werden.
6
10.3 Reinigung
10.3.1 Nur geeignete Reinigungsmittel verwenden.
10.3.2 O-Ring (11) ausbauen und nach Reinigung
10.3.3 Die Pumpe muss getrocknet und anschließend
7
10.4 Zusammenbau
10.4.1 Passstifte (13) in der Kombiplatte (14) ausrichten.
8
10.4.2 Zahnrad (8) auf den Zapfen (12) schieben.
10.4.3 Zahnrad (9) auf die Antriebswelle (7) schieben
10.4.4 Stellen Sie sicher, dass der O-Ring (11) richtig in
11
10.4.5 Montieren Sie die Vorderplatte vorsichtig auf
12
10.4.6 Zylinderschrauben (1) einsetzen.
Keine abrasiven Mittel verwenden.
ersetzen.
mit Flüssigkeit geschmiert werden, welche nicht
mit dem zu fördernden Medium reagieren.
und mit Sprengring (10) sichern.
der Nut eingesetzt ist.
die Kombiplatte. Die Lagerstelle in der Vorder-
platte zentriert die Welle für den Wellendichtring.
Schrauben schrittweise über Kreuz bis 15 Nm
anziehen
