JXM-IO-E02
Anschluss - digitale Ein- und Ausgänge
Einleitung
Digitale Eingänge
Technische Daten -
digitale Eingänge
IN 1 ... IN 5
Digitale Universal-I/Os
(STANDARD)
Jetter AG

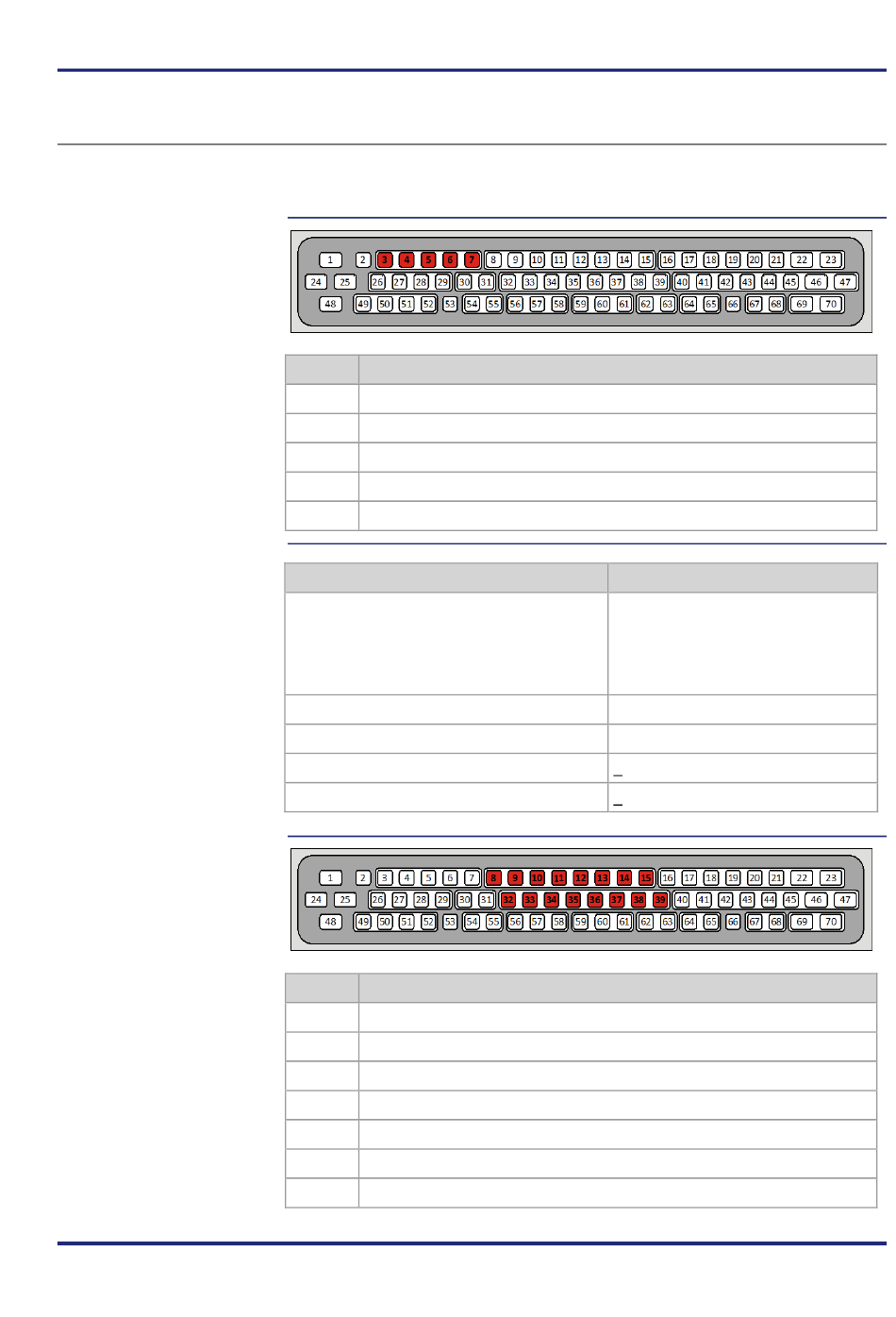

Die folgenden Abbildungen zeigen die Pinbelegung des Steckers mit Blick von
außen auf die Pins.
Pin
3
Digitaler Eingang 1
4
Digitaler Eingang 2
5
Digitaler Eingang 3
6
Digitaler Eingang 4
7
Digitaler Eingang 5
Parameter
Art der Eingänge
Nennspannung
Zulässiger Spannungsbereich
Schaltschwelle AUS
Schaltschwelle EIN
Pin
8
Universal-I/O IN 6/OUT 1
9
Universal-I/O IN 7/OUT 2
10
Universal-I/O IN 8/OUT 3
11
Universal-I/O IN 9/OUT 4
12
Universal-I/O IN 10/OUT 5
13
Universal-I/O IN 11/OUT 6
14
Universal-I/O IN 12/OUT 7
Montage und Installation
Funktion
Beschreibung
Per Software auswählbar mit
Pull-up-Widerstand 2 kΩ auf
IGNITION FEED oder
Pull-down-Widerstand 2 kΩ auf
Masse
STANDARD FEED
DC 8 ... 32 V
< 1,0 V
> 3,5 V
Funktion
