4. Bei der Montage der Grundträger auf Ihrer An-
lage beginnen Sie am Übergang der Geraden
in den Kreisbogen bzw. an der letzten Weiche.

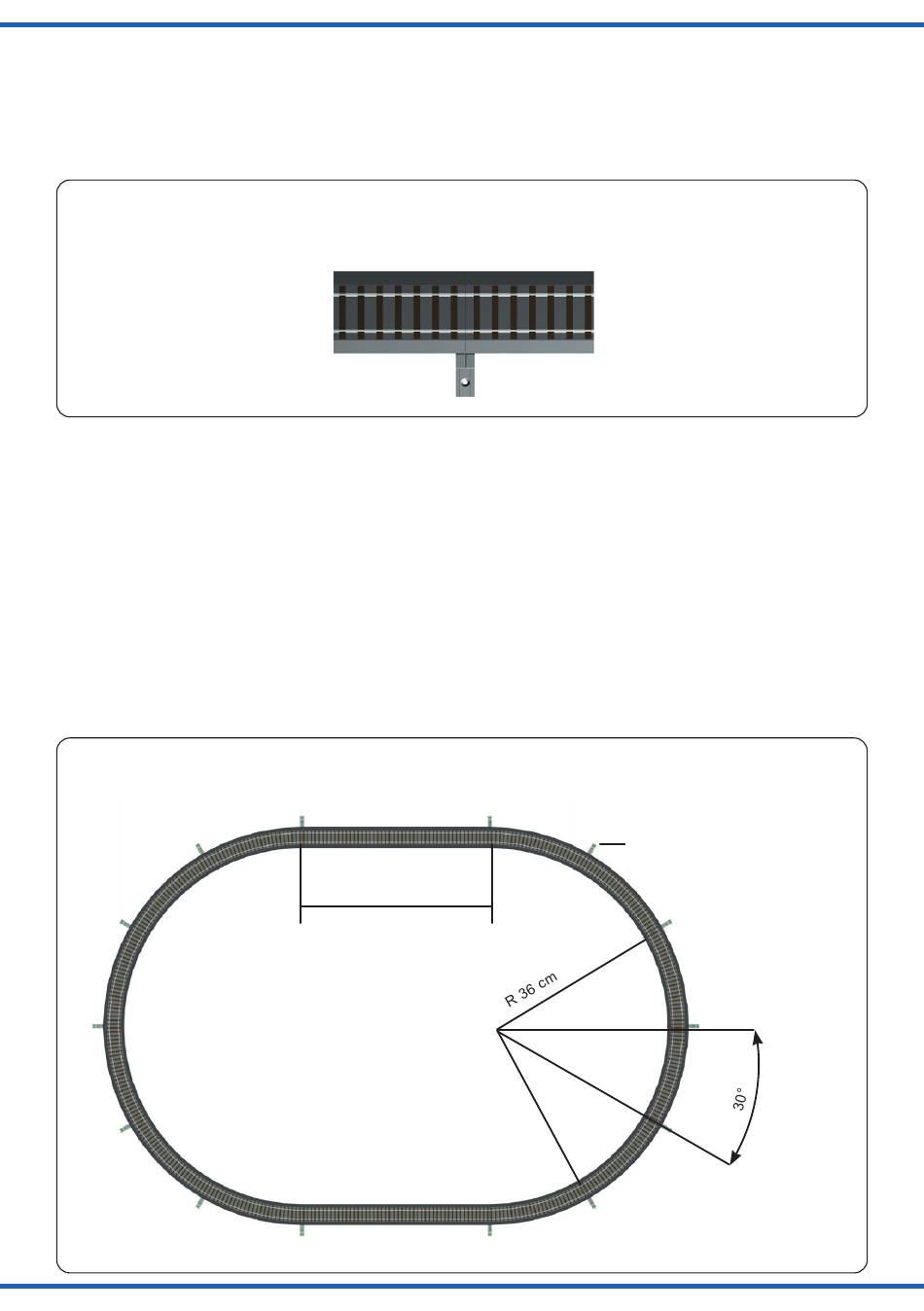

5. Schieben Sie die Grundträger der Streckenmasten,
wie dargestellt, an das Gleis heran (Abb. 4).
Abb. 4
6. Markieren Sie mit Hilfe eines Stiftes oder einer
Spitze die Schraubenposition. Anschließend
entfernen Sie den Grundträger und stechen
bzw. bohren mit einem ø 1,2 mm Bohrer die
ermittelte Position vor.
7. Nun positionieren Sie den Grundträger
erneut und befestigen diesen mit einer der
beiliegenden Senkkopfschrauben und einem
Kreuzschlitzschraubendreher (vorzugsweise
Viessmann Art. 4199) auf Ihrer Anlage.
8. Befestigen Sie gemäß der Punkte 5 – 7 alle
weiteren Grundträger auf der Anlage.
Abb. 5
Beispielhafter Aufbau des Oberleitungs-Sets H0
Positionierung der Grundträger
Positioning of the groundsocket
Exemplary construction of the catenary set H0
36 cm
4. When assembling the groundsockets on your
layout, start at the transition from the straights
to the curves or at the last turnout.
5. Slide the groundsockets of the masts to the rail
as shown (fig. 4).
6. Using a pencil or a sharp point, mark the posi-
tion for the screw. Then remove the ground-
socket and place the drill, with a ø 1.2 mm
drillbit, on the determined position.
7. Return the groundsocket to its position and
attach it with the included countersunk screw
using a crosstip screwdriver (preferably Viess-
mann item 4199) on your layout.
8. Fasten all additional groundsockets to the layout
according to steps 5 – 7.
Grundträger / Groundsocket 14x
Fig. 4
Fig. 5
5
