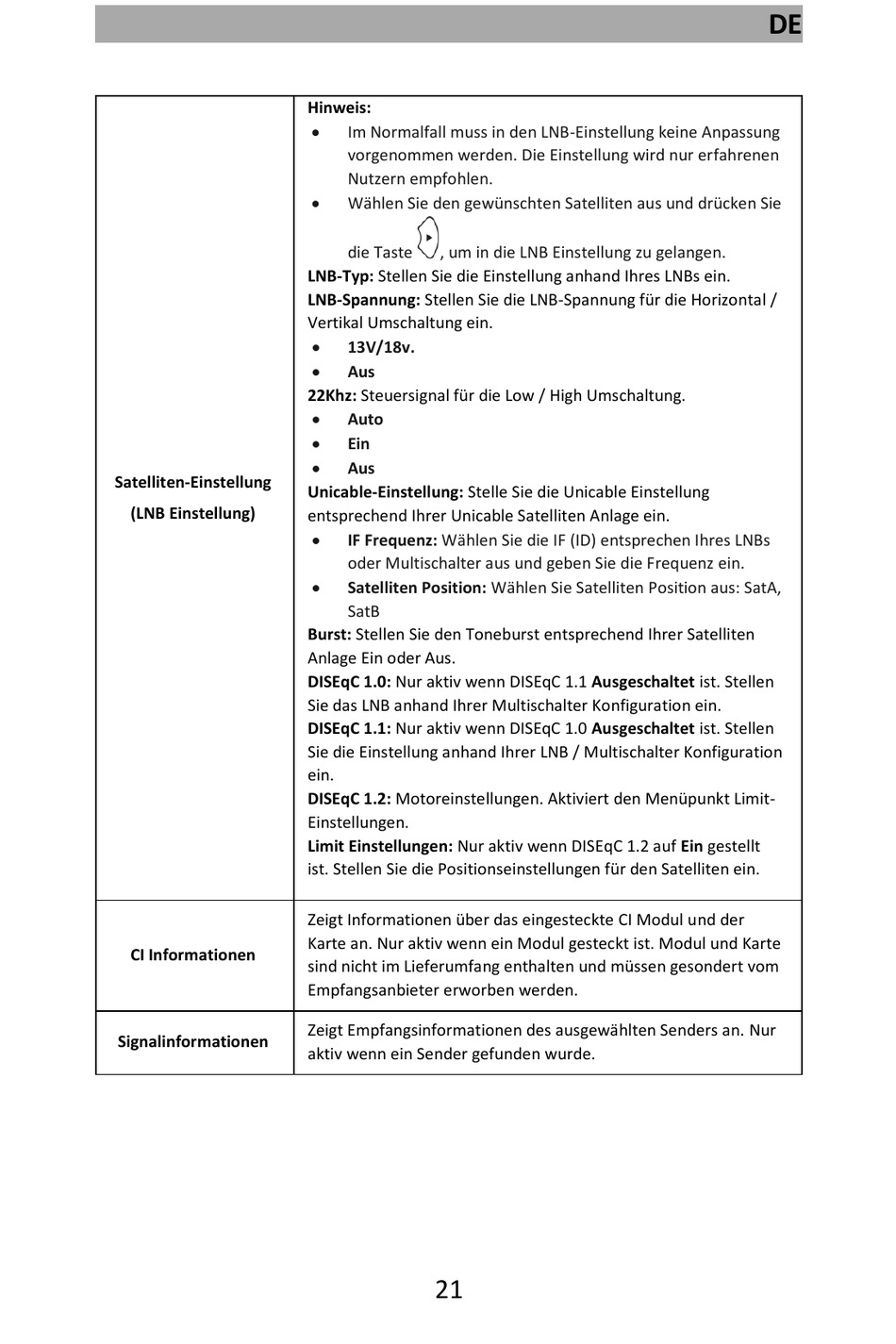

Gelhard GTV2225 Bedienungsanleitung Seite 21

Satelliten-Einstellung
(LNB Einstellung)
CI Informationen
Signalinformationen
Hinweis:

Im Normalfall muss in den LNB-Einstellung keine Anpassung
vorgenommen werden. Die Einstellung wird nur erfahrenen
Nutzern empfohlen.

Wählen Sie den gewünschten Satelliten aus und drücken Sie
die Taste , um in die LNB Einstellung zu gelangen.
LNB-Typ: Stellen Sie die Einstellung anhand Ihres LNBs ein.
LNB-Spannung: Stellen Sie die LNB-Spannung für die Horizontal /
Vertikal Umschaltung ein.

13V/18v.

Aus
22Khz: Steuersignal für die Low / High Umschaltung.

Auto

Ein

Aus
Unicable-Einstellung: Stelle Sie die Unicable Einstellung
entsprechend Ihrer Unicable Satelliten Anlage ein.

IF Frequenz: Wählen Sie die IF (ID) entsprechen Ihres LNBs
oder Multischalter aus und geben Sie die Frequenz ein.

Satelliten Position: Wählen Sie Satelliten Position aus: SatA,
SatB
Burst: Stellen Sie den Toneburst entsprechend Ihrer Satelliten
Anlage Ein oder Aus.
DISEqC 1.0: Nur aktiv wenn DISEqC 1.1 Ausgeschaltet ist. Stellen
Sie das LNB anhand Ihrer Multischalter Konfiguration ein.
DISEqC 1.1: Nur aktiv wenn DISEqC 1.0 Ausgeschaltet ist. Stellen
Sie die Einstellung anhand Ihrer LNB / Multischalter Konfiguration
ein.
DISEqC 1.2: Motoreinstellungen. Aktiviert den Menüpunkt Limit-
Einstellungen.
Limit Einstellungen: Nur aktiv wenn DISEqC 1.2 auf Ein gestellt
ist. Stellen Sie die Positionseinstellungen für den Satelliten ein.
Zeigt Informationen über das eingesteckte CI Modul und der
Karte an. Nur aktiv wenn ein Modul gesteckt ist. Modul und Karte
sind nicht im Lieferumfang enthalten und müssen gesondert vom
Empfangsanbieter erworben werden.
Zeigt Empfangsinformationen des ausgewählten Senders an. Nur
aktiv wenn ein Sender gefunden wurde.
21
DE
