3004790-2023-04-18

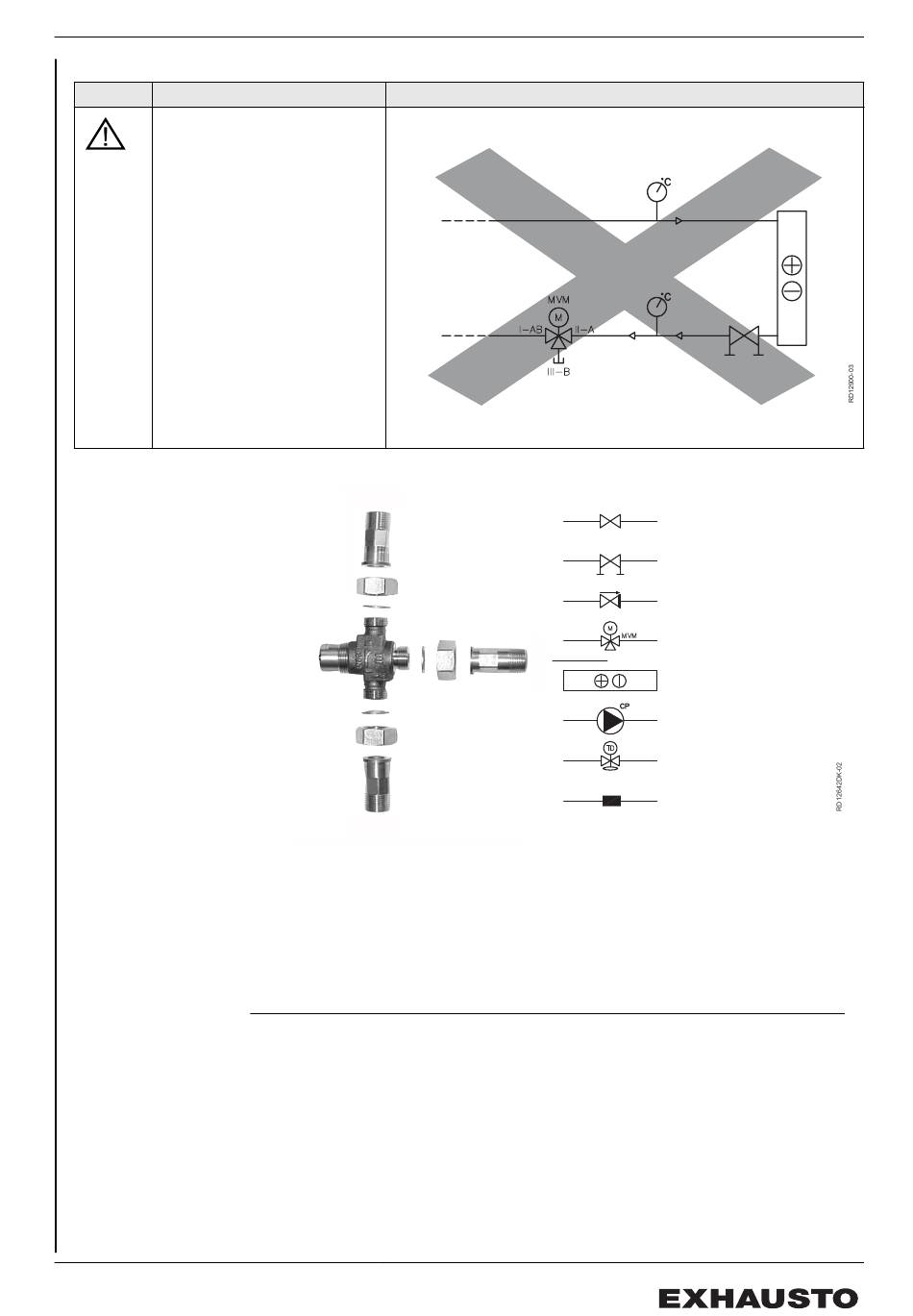

Typ Prinzip
So darf das Register nicht ange-
schlossen werden!
Anschluss ohne Umwälzpumpe ver-
ursacht Gefahr einer Frostsprengung
Erläuterung zur
Prinzipskizze
Hinweis
3.3.2 Entlüftung von Registern
Entlüftung
Prinzipskizze
II - A
III - B
I - AB
Die Rohranschlüsse zum Heizregister dürfen die Tür des VEX-Geräts nicht versperren; sie muss sich
öffnen lassen, so dass die Ventilatorsektion herausgezogen werden kann. An den Anschlussstutzen
des Heizregisters 90° Winkel verwenden.
*) keine Lieferung durch EXHAUSTO (siehe auch technische Daten).
Es obliegt dem Bauunternehmer/Kunden, selbst eine ordnungsgemäß ausgeführte Entlüftungsmög-
lichkeit sicherzustellen und dafür zu sorgen, dass der Bauherr über das Risiko einer fehlenden Entlüf-
tung informiert ist, unabhängig davon, ob die betreffenden Register in eine Lüftungsanlage eingebaut
oder separat im Kanalsystem montiert sind.
Beim Entlüften von flüssigkeitsgekoppelten Register/Heiz- und Kühlbatterien beachten:
29/48
Mechanische Montage
Afspærringsventil*
Strengreguleringsventil*
Kontraventil*
3 vejs motorventil (MVM)
Vandvarmeflade (HCW)/
Isvandsflade CCW)
Cirkulationspumpe*
Trykdifferensregulator*
Snavssamler*
