3.3 Anschlussfeld J5: JTAG-Ports

Das unbestückte Anschlussfeld J5 auf der Platine des PCAN-Router bietet eine
Zugriffsmöglichkeit auf die JTAG-Ports des Mikrocontrollers LPC2194/01 (μC) für
Hardware-Debugging.
Pin
1, 2
3
4
5
6
7
8
9
10
Falls die dauerhafte interne Pull-down-Beschaltung der Signale TCK oder RTCK für
Ihre Zwecke ungeeignet ist, können Sie auf der Platine den jeweiligen
Pull-down-Widerstand durch Auslöten entfernen.

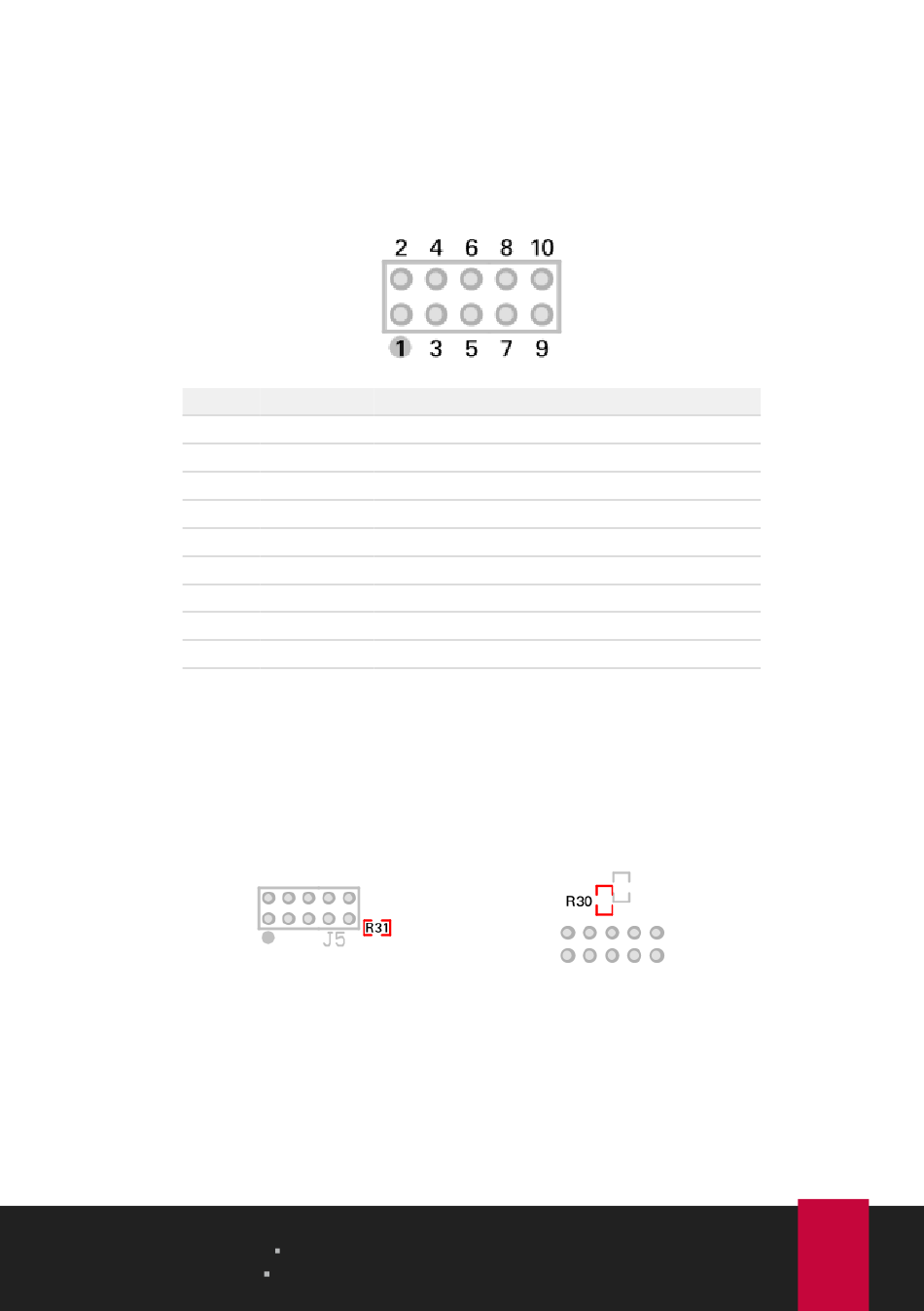

Die beiden Widerstände (jeweils 10 kΩ) liegen nahe dem Anschlussfeld J5 (siehe
Abbildungen).
