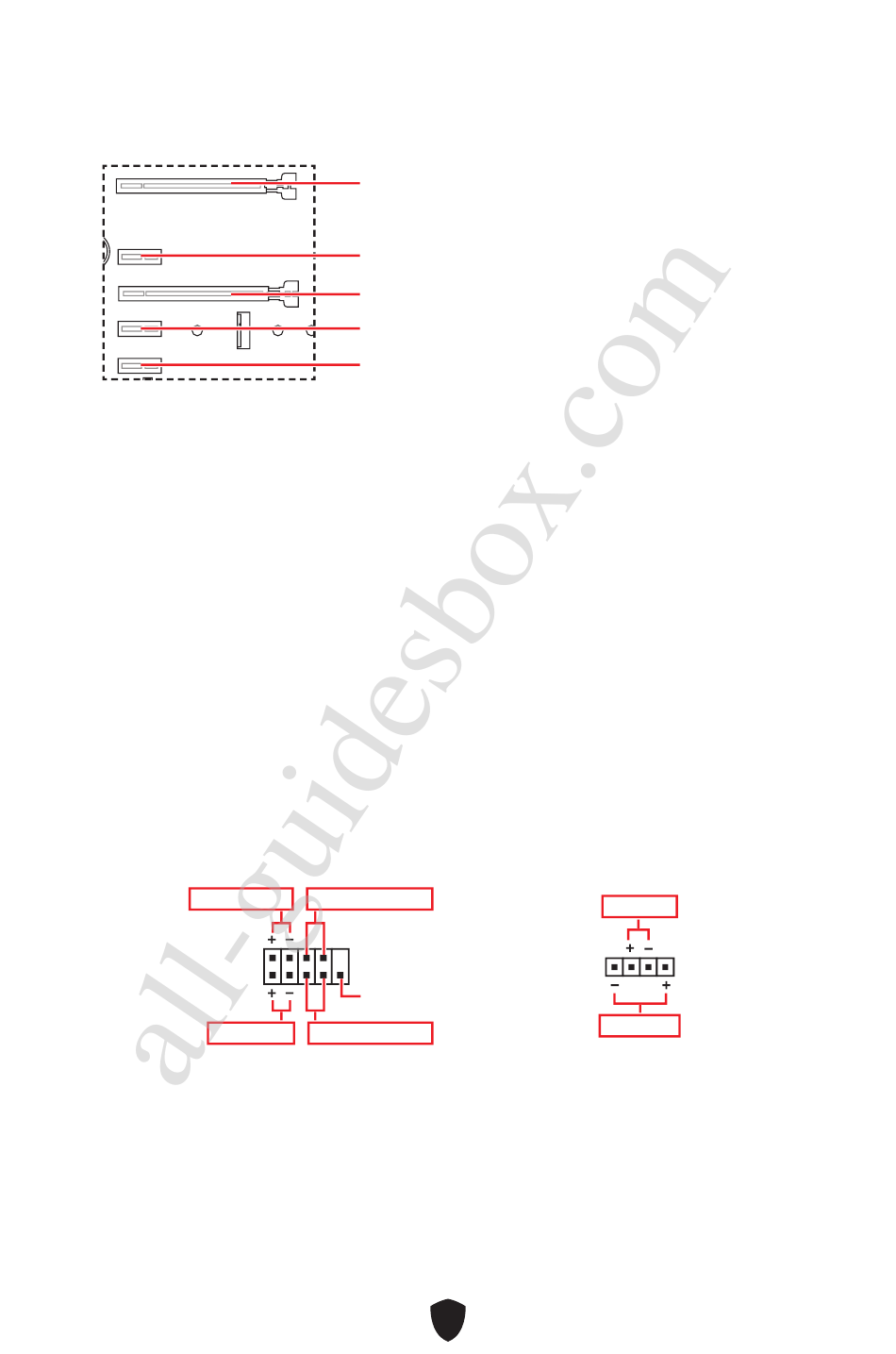

PCI_E1~5: PCIe 擴充插槽
BAT1
⚠
重要
∙ 若安裝大型顯卡 ， 需要使用工具如 MSI 顯卡支撐架 ， 以支撐其重量和防止插槽變形 。
如只安裝一張 PCIe x16 擴充卡 ， 建議安裝到 PCI_E1 插槽 ， 以獲得最佳效能 。
∙
∙ 新增或移除擴充卡時 ， 請確認已關機並拔除電源線 。 請詳讀擴充卡說明文件 ， 以了解所
需變更的軟硬體設定 。
JFP1, JFP2: 系統面板接頭
JFP1 接頭控制電腦機殼/機箱上的電源開啟 、 重新開機和 LED 指示燈 。 Power Switch/
Reset Switch接頭允許您連接電源按鈕 、 重新開機按鈕 。 Power LED 指示燈接頭連接到電
腦機殼上的 LED 燈 ， HDD LED 指示燈接頭顯示硬碟的使用情況 。 JFP2 接頭用於Buzzer (
蜂鳴器) 和Speaker (喇叭) 。 請參閱以下圖片連接電腦機殼的連接線到正確的接腳 。
⚠
重要
請注意Power LED 指示燈和 HDD LED 指示燈有正極和負極接頭 ， 您需要將連接線連接
到相應的正極和負極連接埠 。 否則 ， LED 指示燈將無法正常運作 。
Downloaded from ManualsNet.com
All manuals and user guides at all-guidesbox.com
Power LED Power Switch
2 10
JFP1
1 9
HDD LED Reset Switch
search engine
PCI_E1: 最高達 PCIe 4.0 x16 (源於 CPU)
PCI_E2: PCIe 3.0 x1 (源於 B660 晶片組)
PCI_E3: 最高達 PCIe 3.0 x4 (源於 B660 晶片組)
PCI_E4: PCIe 3.0 x1 (源於 B660 晶片組)
PCI_E5: PCIe 3.0 x1 (源於 B660 晶片組)
JFP2
Reserved
13
Buzzer
1
Speaker
